秋山AK555直流电机前端安装法兰端盖结构

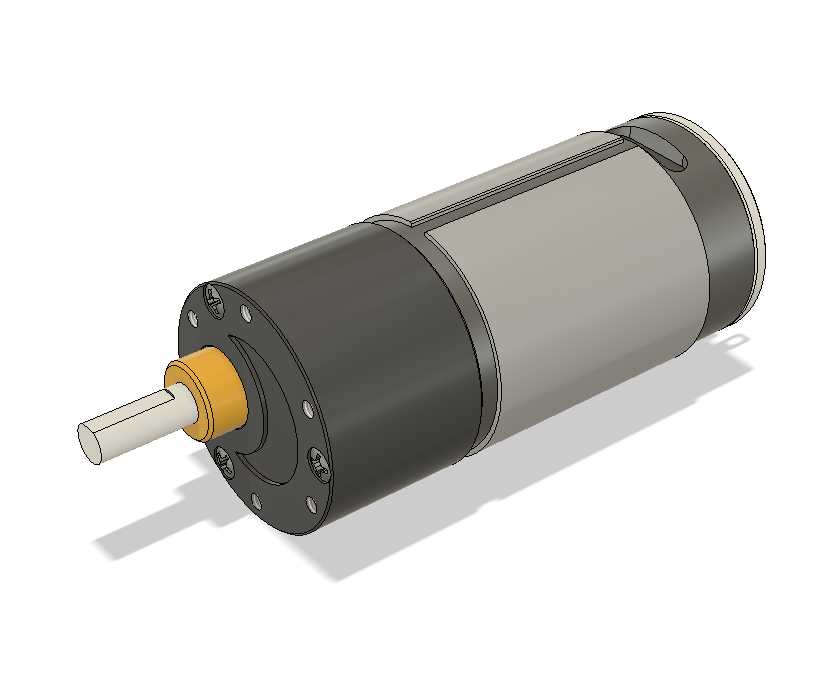

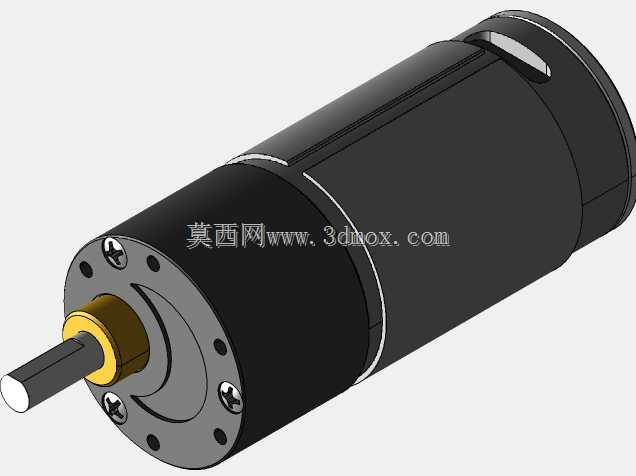

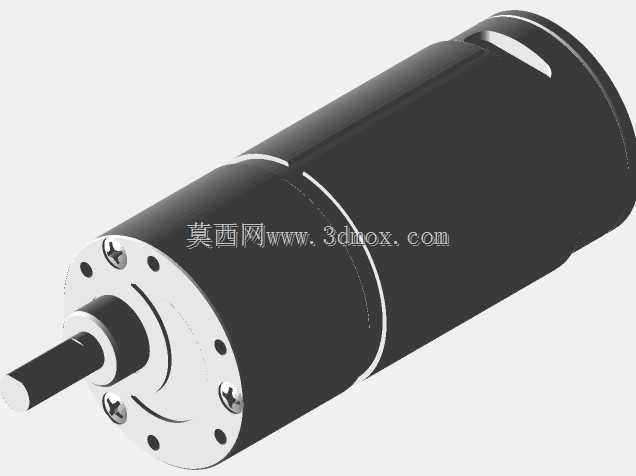

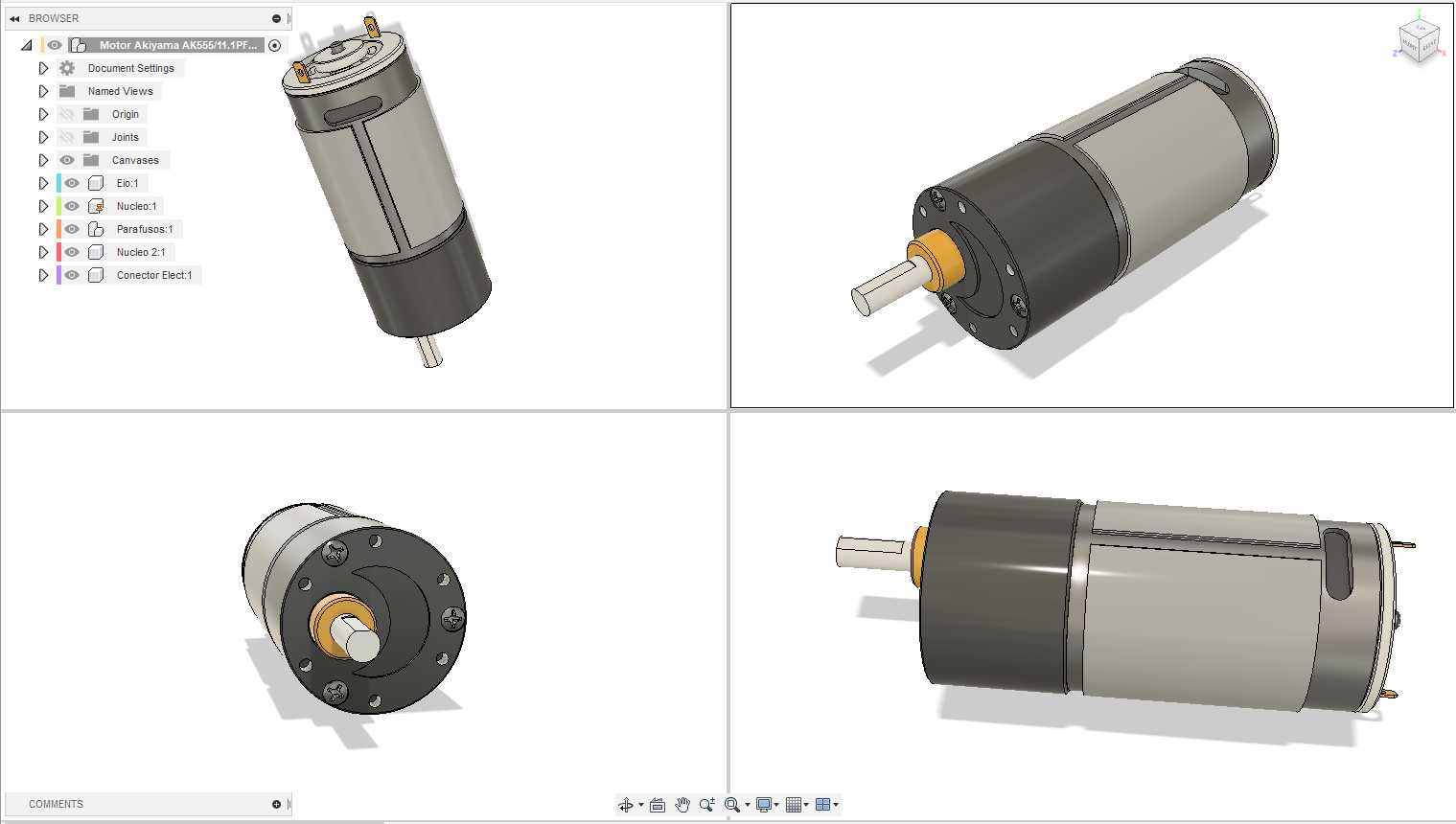

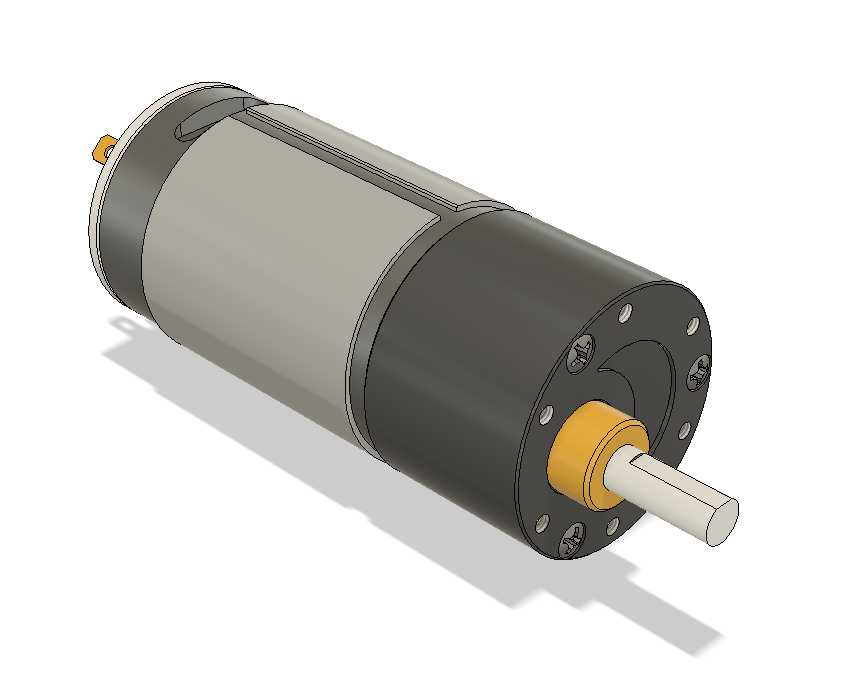

这款端盖是小型直流电机的核心安装定位部件，主要适配紧凑型动力输出场景，常见于桌面级自动化执行机构、小型精密传动模组、便携动力工具、医疗辅助设备的动力单元中，承担电机本体与外接负载的连接定位、轴承外圈支撑、轴向窜动限位的核心作用，是保障电机运行同轴度、降低运转振动噪声的关键结构件。

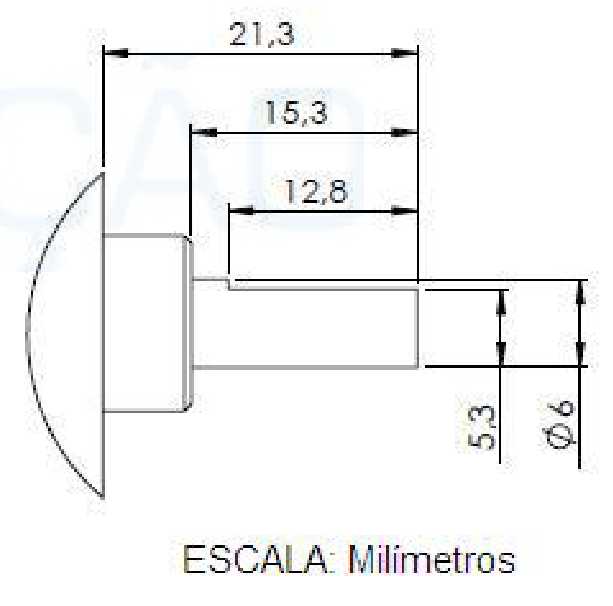

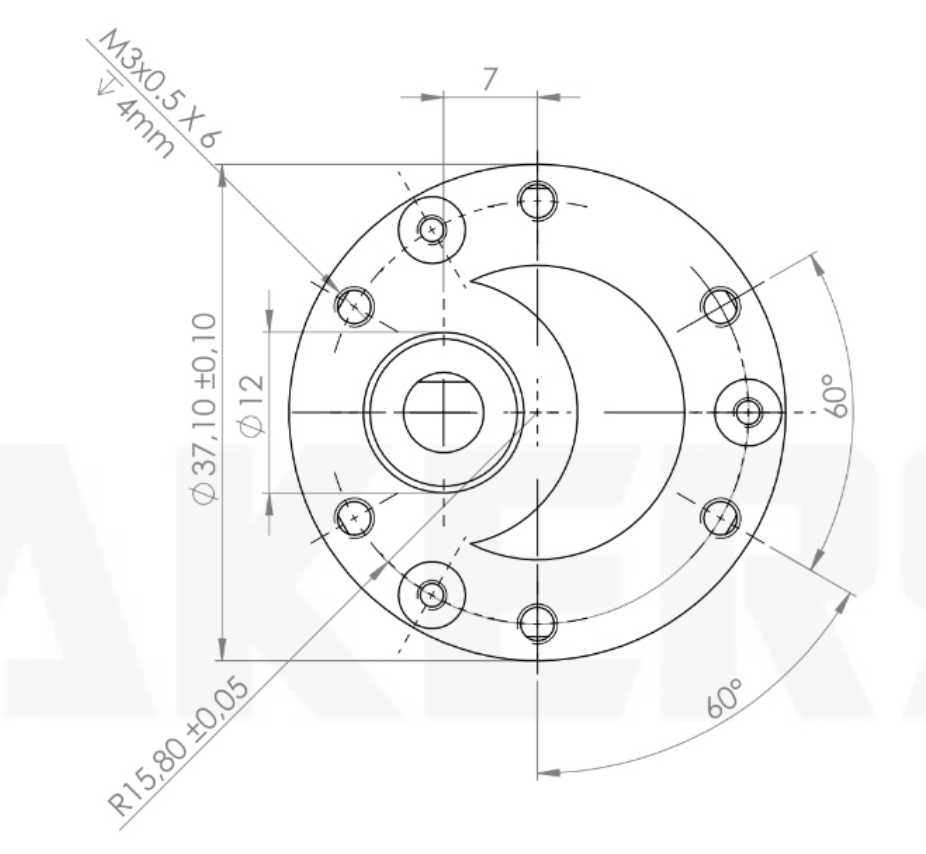

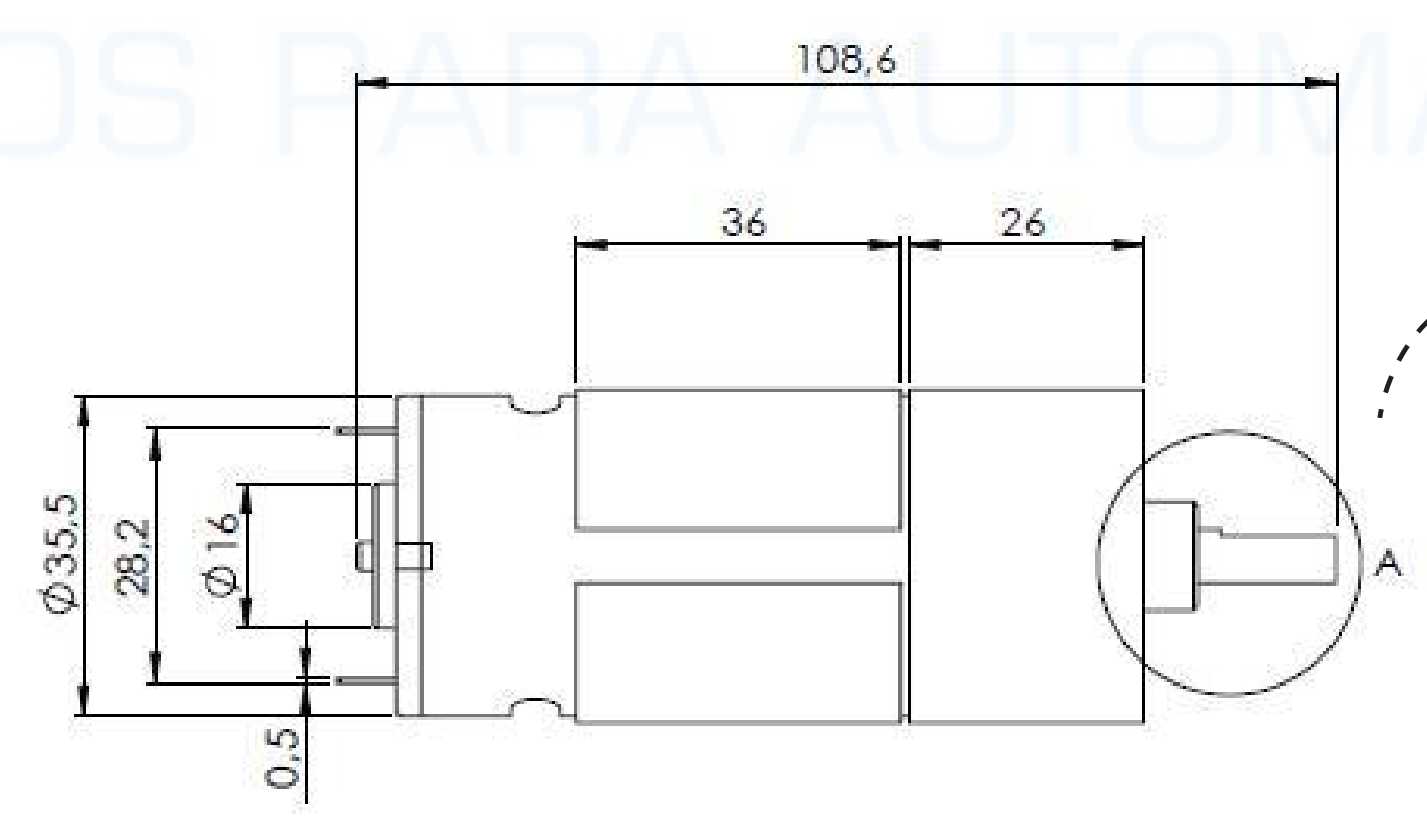

从实际使用场景来看，这类端盖需要同时满足安装便捷性、定位精度、结构强度三方面的要求，设计时首先围绕安装适配性做了布局优化：端盖整体采用圆盘式法兰结构，外轮廓圆弧半径控制在15.80mm，公差带设置为±0.05mm，既保证了与电机机壳的配合紧密度，又预留了合理的装配公差，避免过盈装配导致的端盖变形或是间隙配合带来的同轴度偏差。端盖总厚度为7mm，属于薄型紧凑设计，能够适配小空间内的电机安装需求，不会额外占用过多的轴向安装空间，适配对动力单元长度有严格限制的紧凑设备布局。

安装孔位采用60°均匀圆周排布的设计，一共设置8个安装点位，其中包含M3×0.5规格的螺纹安装孔，孔深对应4mm的有效啮合长度，能够保证螺丝锁紧后的连接强度，避免电机运转过程中因为振动出现连接松动的问题；同时不同点位的孔位做了差异化设计，部分孔位为光孔定位结构，装配时可以先通过定位孔完成端盖与机壳的同轴对位，再锁紧螺纹孔，大幅降低装配时的对位难度，提升批量装配的效率。端盖中心位置设置直径12mm的轴承安装位，中心孔的尺寸公差严格匹配标准微型轴承的外圈尺寸，能够为电机输出轴的前轴承提供稳定的径向支撑，有效抑制输出轴运转时的径向跳动，保障动力输出的平稳性。端盖的外圆直径为37.10mm，公差控制在±0.10mm，既可以适配对应内径的电机机壳套接安装，也可以作为法兰定位基准，直接将电机整体固定到设备的安装面板上，实现无额外转接结构的直装，减少传动链路的零件数量，提升整体结构的可靠性。

端盖内部特意设计了月牙形的避让槽结构，能够避开电机内部的碳刷架、绕组端部等内部组件，避免端盖装配后与内部电气元件发生干涉，同时这种镂空式的结构设计也能在保证结构强度的前提下，降低端盖自身重量，减少电机整体的转动惯量影响，还能为电机内部提供一定的空气流通空间，辅助运转过程中的热量散发，避免局部热量堆积影响电机使用寿命。整体结构没有多余的冗余设计，所有尺寸都围绕安装适配、定位精准、装配便捷三个核心目标做了优化，能够很好适配小型直流电机在各类紧凑精密设备中的使用需求，保障电机长期稳定运转。
