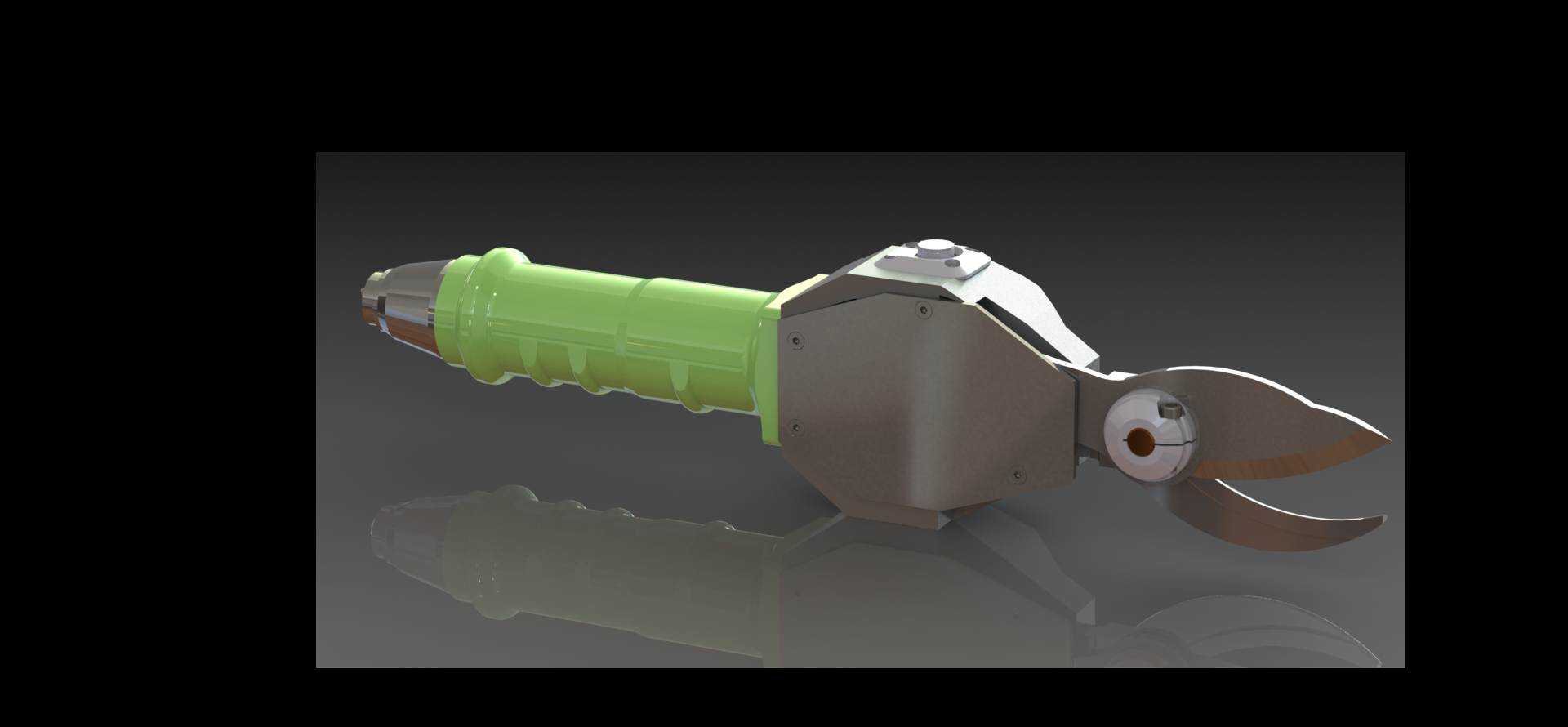

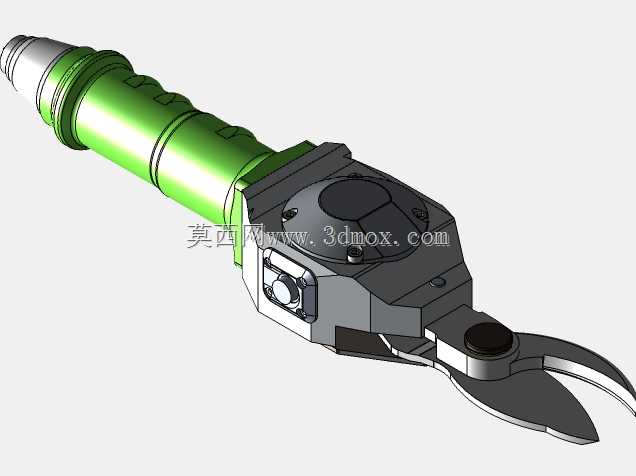

手持式气动修枝剪切工具结构设计

这款手持式气动剪切工具主要面向园艺修枝、果园枝条修剪、小型线材裁切等作业场景，相比传统手动修枝剪，它依靠气动动力输出剪切力，能大幅降低作业人员长时间操作的劳动强度，在规模化果园管护、市政园林绿植修剪、花艺加工等场景中，可有效提升粗枝剪切的作业效率，避免手动施力不足导致的切口劈裂问题，保障枝条修剪后的切口平整，降低植株伤口感染风险。从功能特性来看，该工具采用气动驱动结构，握持部分做了符合人体工学的防滑握柄设计，握柄表面的防滑纹路能适配带防护手套的操作场景，避免作业过程中工具滑脱；剪切执行端采用弧形刃口设计，刃口开合角度经过反复调校，既能适配直径15mm以内的木质枝条剪切，也能完成细金属丝、塑料扎带等辅材的裁切作业，刃口旁的限位结构能控制最大开合行程，避免空行程过大造成的动力浪费。在设计思路上，整体结构做了模块化拆分，动力转换腔体、握持手柄、剪切执行端三个模块通过紧固件连接，日常维护时可单独拆解刃口部分进行打磨更换，无需拆解整个动力腔体，降低后期运维成本；动力腔体外部采用金属壳体包裹，能抵御作业过程中磕碰、枝条剐蹭造成的外壳损伤，握柄部分采用轻量化工程塑料材质，平衡整机重量，单手握持操作时不会产生过重的负重感。从安装与尺寸边界来看，整机长度控制在220mm左右，最大宽度处为动力腔体部分，尺寸约70mm，握持段直径适配成年男性手掌抓握范围，无需额外加装转接配件即可对接常规直径8mm的气动快插接头，接入0.6-0.8MPa的常规工厂、园林作业气动管路即可正常工作，不需要额外配置增压设备；刃口部分的安装基准面做了定位销设计，更换刃口时无需反复调校对齐间隙，安装后即可保证动刃与定刃的配合精度，避免刃口错位造成的剪切卡滞、刃口崩损问题。整机的重心落在握持段靠近掌心的位置，长时间抬手作业时能减少手腕的承重负担，适配高空修枝、平茬修剪等多种作业姿态，作业过程中气动驱动的响应速度快，扣动控制扳机即可瞬间完成剪切动作，松开扳机后刃口自动复位，可连续完成高频次剪切作业。
