板对板连接用带卡扣卧式端子连接器

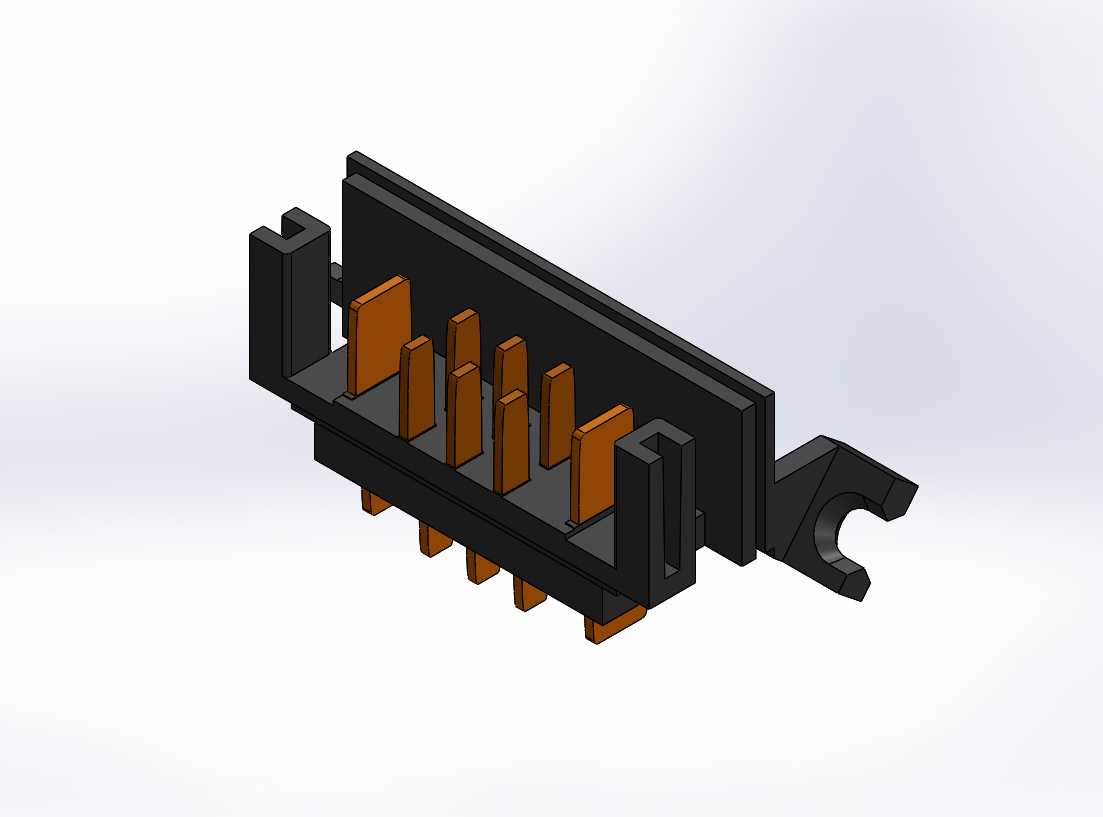

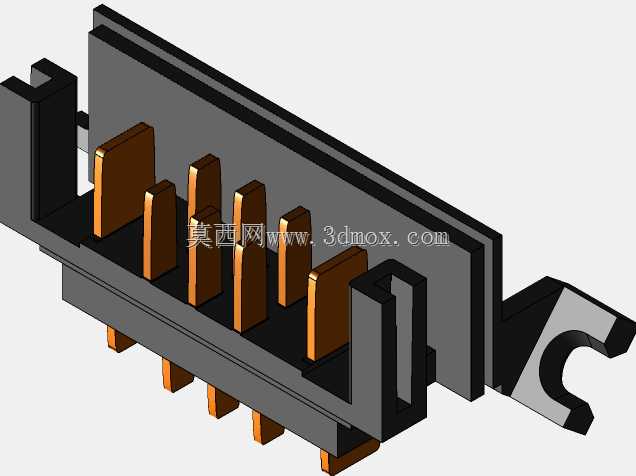

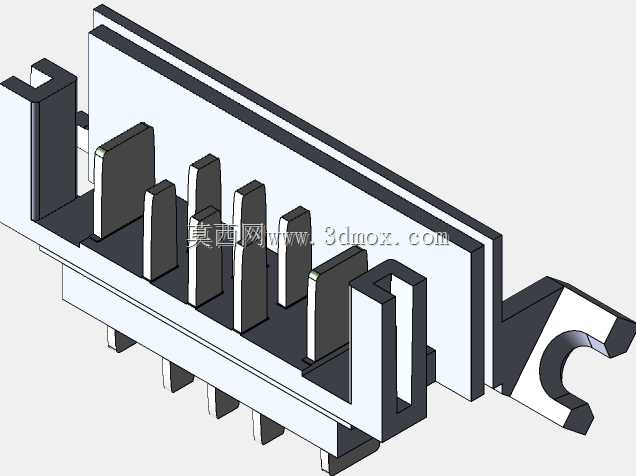

这款端子连接器主要应用于各类电子设备内部的电路板间信号与小功率电力传输场景，常见于工业控制板卡、消费电子主板、车载电子模块、通信设备内部的板对板连接工位，承担不同PCB板之间的稳定电气导通作用，替代传统飞线焊接方案，大幅提升设备组装效率与连接可靠性，降低后期运维的线路故障概率。产品采用卧式贴装的结构形态，主体绝缘基座采用耐高温工程塑料注塑成型，具备优异的绝缘性能与焊接耐温能力，能够适配波峰焊、回流焊等主流SMT焊接工艺，焊接过程中不会出现基座变形、引脚移位等问题。接触端子采用高弹性铜合金基材冲压成型，表面做镀金处理，既保证了优良的导电性能降低接触电阻，又具备足够的插拔弹性与耐磨性能，可承受数百次的插拔循环而不出现接触不良、镀层脱落的问题。产品两侧设计有带卡扣的固定翼结构，安装时可通过卡扣与对接端的锁扣结构卡合锁定，避免设备在运输、使用过程中受振动、冲击影响出现连接器松脱、接触断开的故障，大幅提升连接的抗震性能。从安装边界来看，该连接器为双排错位引脚布局，引脚间距为5.08mm，整体高度较低，适配内部空间紧凑的电子设备安装需求，贴装时引脚与PCB焊盘精准对位，不会出现连锡、虚焊的问题，基座两侧的固定翼预留有螺丝安装孔位，除卡扣锁定外也可通过螺丝进一步加固连接，适配高振动工况的使用需求。设计过程中充分考虑了量产加工的工艺可行性，绝缘基座的脱模斜度、端子的冲压折弯角度都经过反复优化，既保证零件的结构强度，又能适配高速自动化组装产线的生产要求，降低单件生产的成本。接触端子的接触端采用分叉式接触结构，与对接端子插合时可形成多点接触，即使个别接触点受粉尘、氧化影响，其余接触点仍能保证稳定导通，提升复杂工况下的连接可靠性，基座内部设计有端子防退卡槽，端子压入基座后不会因插拔力作用出现后退、移位的问题，长期使用的结构稳定性更强。
