轮辐式圆形端盖结构三维设计

该轮辐式圆形端盖结构，主要应用于家电设备的腔体封盖与内部支撑场景，作为嵌入式腔体的端部封合构件，承担腔体端口封闭、内部组件承托、结构受力传导的核心作用，可适配内嵌式安装的圆形腔体设备，在保证端口密封遮挡效果的同时，为腔体内部的功能组件提供稳定的安装支撑基础，避免外部杂物进入腔体内部，同时分散腔体运行过程中产生的径向与轴向受力，降低腔体端口的结构形变风险。

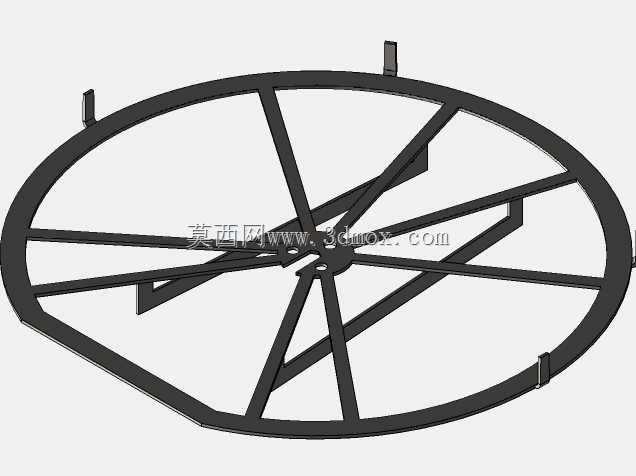

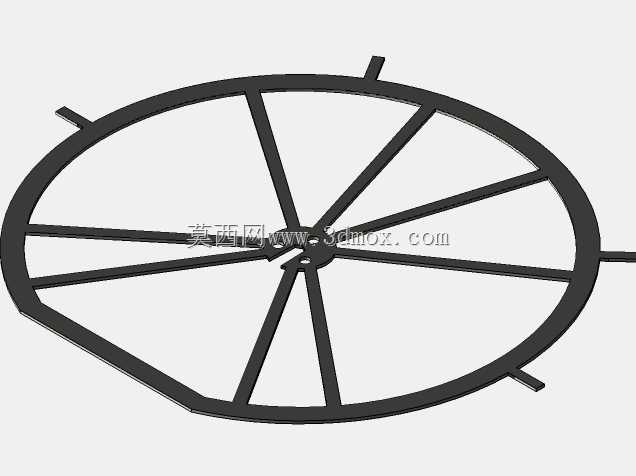

在功能特性设计上，该构件采用中心轮毂加放射状轮辐加外圈边框的组合结构，中心轮毂设置多组定位安装孔位，可直接与腔体内部的中心固定轴座对接，实现构件的中心定位；放射状均匀分布的轮辐在保证整体结构强度的前提下，大幅降低了构件自身重量，减少材料消耗的同时，也为腔体内部预留了充足的走线与组件排布空间；外圈边框设置有定位凸台与安装卡位，可与腔体端口的卡槽结构嵌合，实现快速定位安装，无需额外设置复杂的连接结构即可保证端盖与腔体的贴合度，边框处预留的小尺寸凸耳可配合紧固件实现二次锁固，避免设备运行振动导致端盖松脱。

设计思路上优先兼顾结构强度与轻量化需求，通过轮辐的等角度均匀排布，让各个方向的受力可以通过轮辐均匀传导至中心轮毂与外圈边框，避免局部应力集中导致的结构断裂；中心区域的安装孔位采用差异化孔径设计，分别对应主定位轴、辅助固定螺丝、走线通孔的不同功能需求，无需在端盖上额外加工异形结构即可满足装配要求；构件整体厚度控制在3mm，在满足结构刚性要求的前提下，尽可能压缩端盖占用的轴向空间，适配腔体内部紧凑的安装空间。

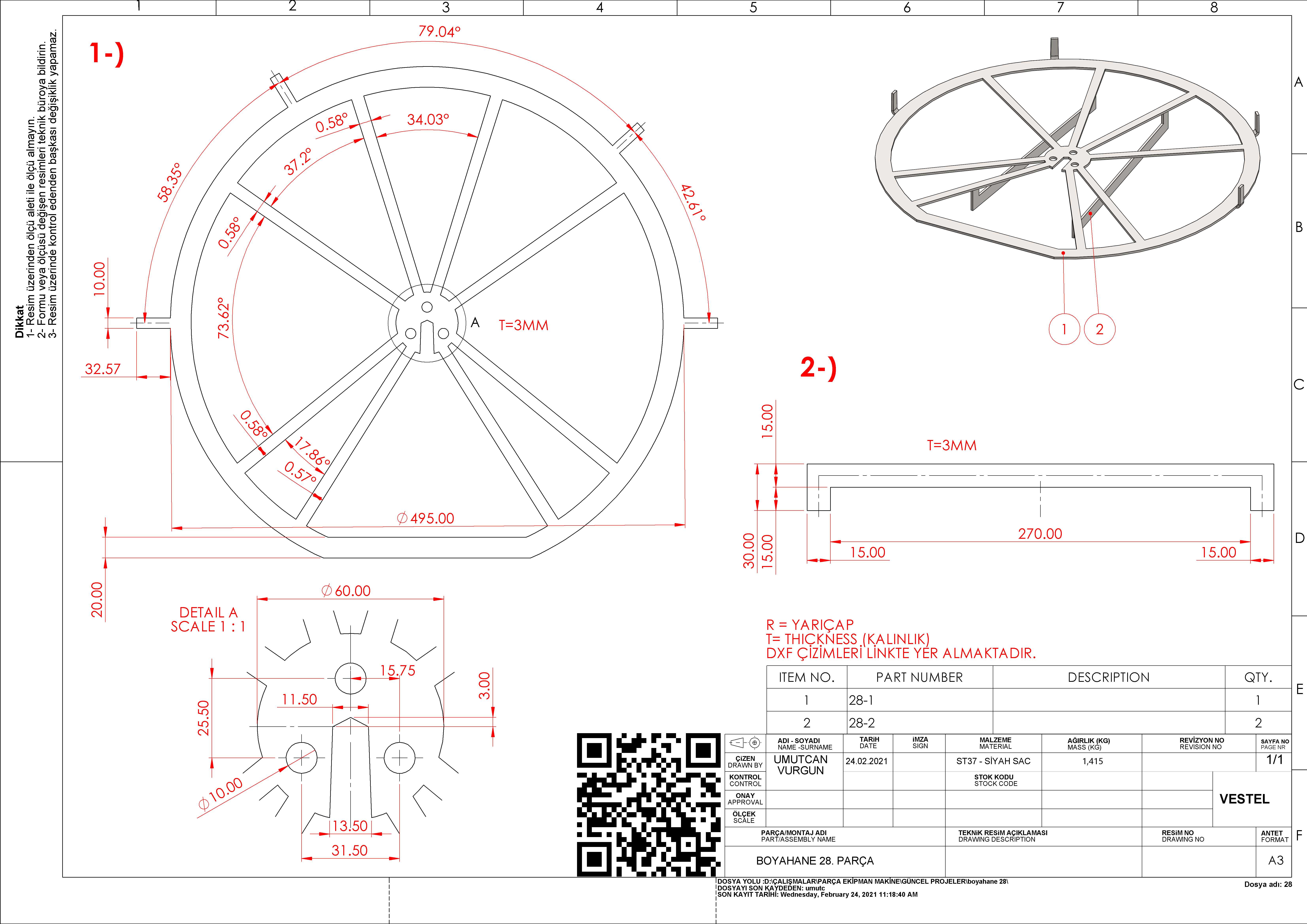

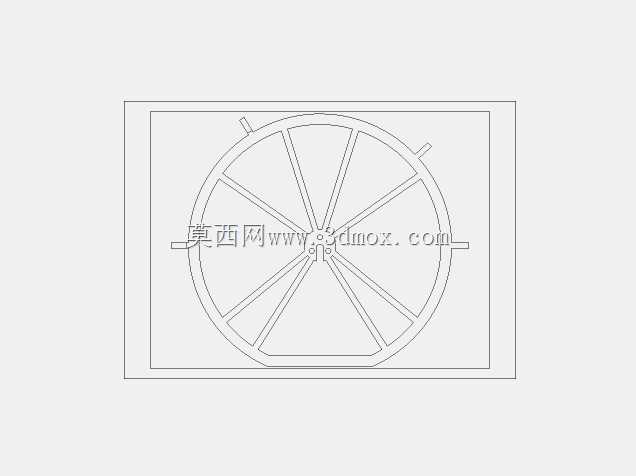

外形尺寸与安装边界方面，该构件整体外轮廓直径为495mm，外圈边框处的卡位结构向外延伸15mm，安装时需预留直径500mm的圆形安装位，轴向安装深度为30mm，其中嵌合入腔体端口的深度为15mm，外露部分厚度为15mm；中心轮毂直径为60mm，轮毂上的主定位孔直径为11.5mm，辅助固定孔直径为3.5mm，走线孔直径为10.9mm，安装时中心轴座的对接端面需与轮毂端面完全贴合，保证定位精度；轮辐与外圈边框的连接处做圆弧过渡处理，避免应力集中，同时轮辐的截面尺寸经过受力校核，可承受日常使用过程中的按压、振动等外力作用，不会出现轮辐断裂或边框变形的问题。
