500W功率紫外灯空气清新净化装置结构

该装置为面向室内密闭空间空气消杀净化场景设计的紫外灯空气清新设备，核心依托紫外线辐照破坏空气中浮游病菌、微生物的遗传物质结构，配合内部气流循环结构实现流经空气的消杀与异味分解，可广泛应用于小型办公隔间、家用卧室、诊所候诊区、餐饮包间等人员密度适中、需要持续维持空气洁净度的半封闭空间，相比传统滤网式净化设备，该结构无需频繁更换耗材，仅需定期检查紫外灯管工作状态即可维持稳定消杀效果，长期使用维护成本更低。

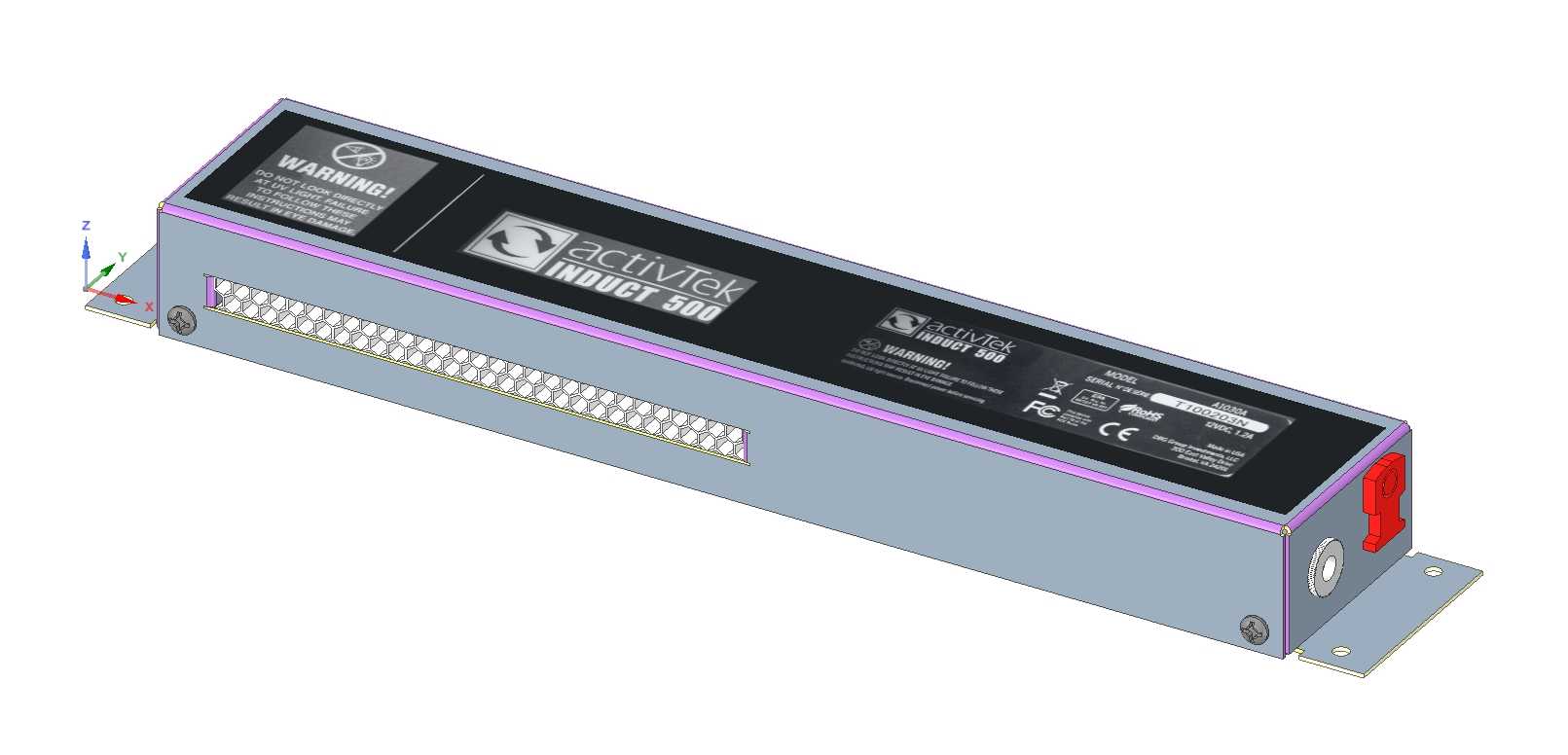

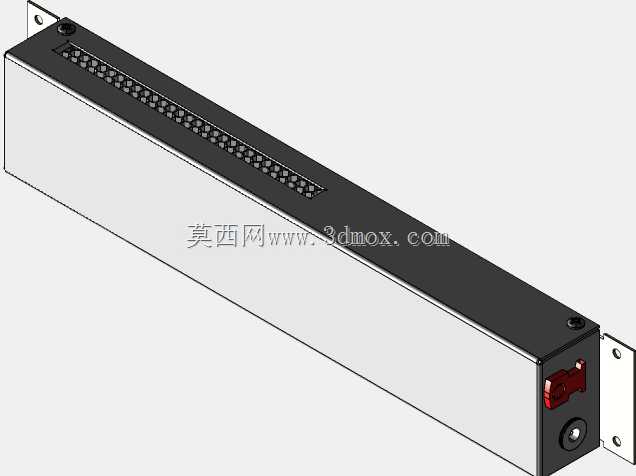

从功能特性来看，该设备采用卧式扁平壳体布局，壳体主体采用薄钣金弯折成型，整体结构紧凑无突出尖锐结构，可直接放置于桌面、柜体顶部等平面位置，也可通过壳体四角预留的安装孔位采用壁挂方式固定，适配不同场景的安装需求。壳体上下区域对称开设长条形通风格栅，作为设备内部气流循环的进出风通道，格栅采用窄缝式设计，在保证通风量的同时可避免外部异物直接落入设备内部触碰紫外灯管，也能防止人员误触内部带电部件，提升使用安全性。壳体侧端预留的圆形开孔为电源走线与控制开关安装位，可直接适配常规电源线与档位控制组件，无需额外对壳体进行二次开孔加工。

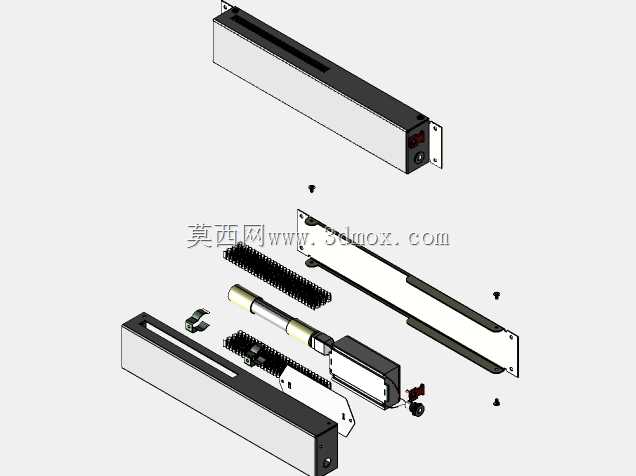

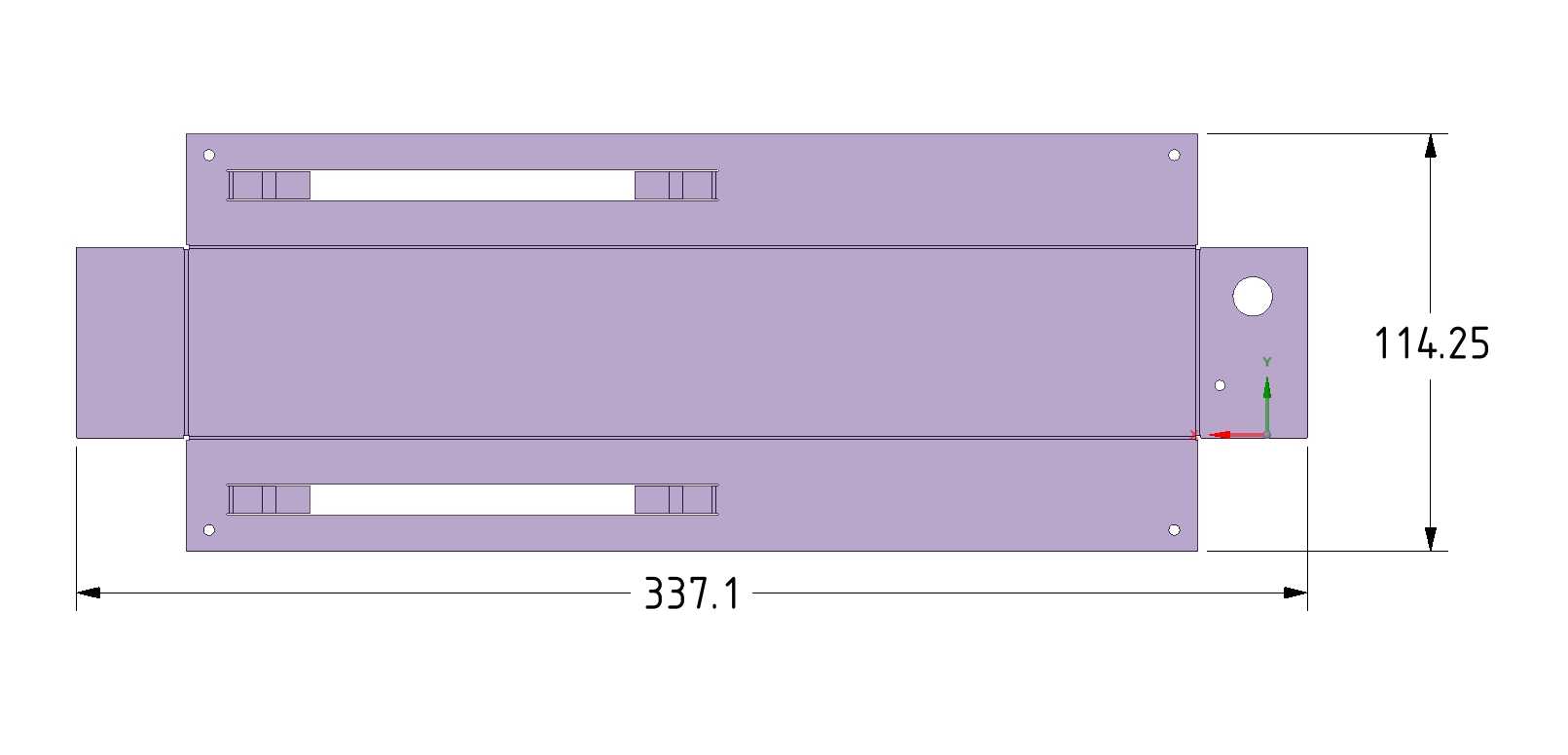

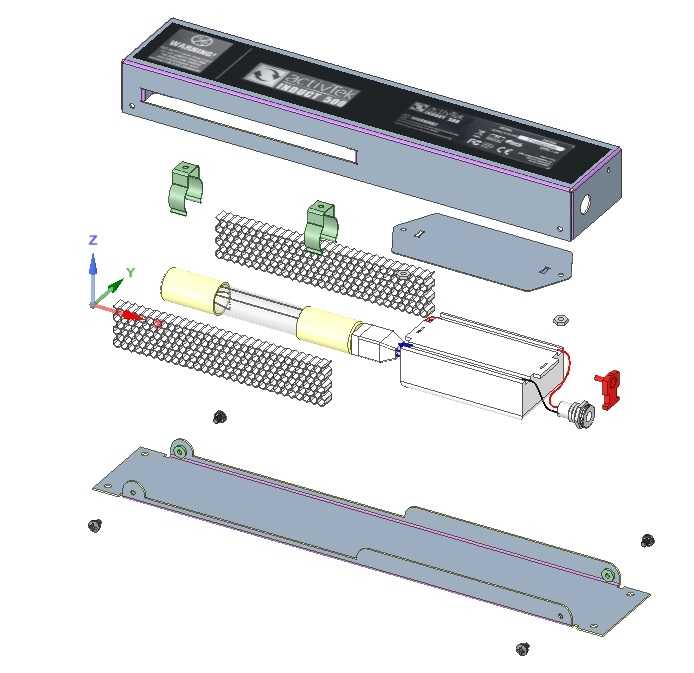

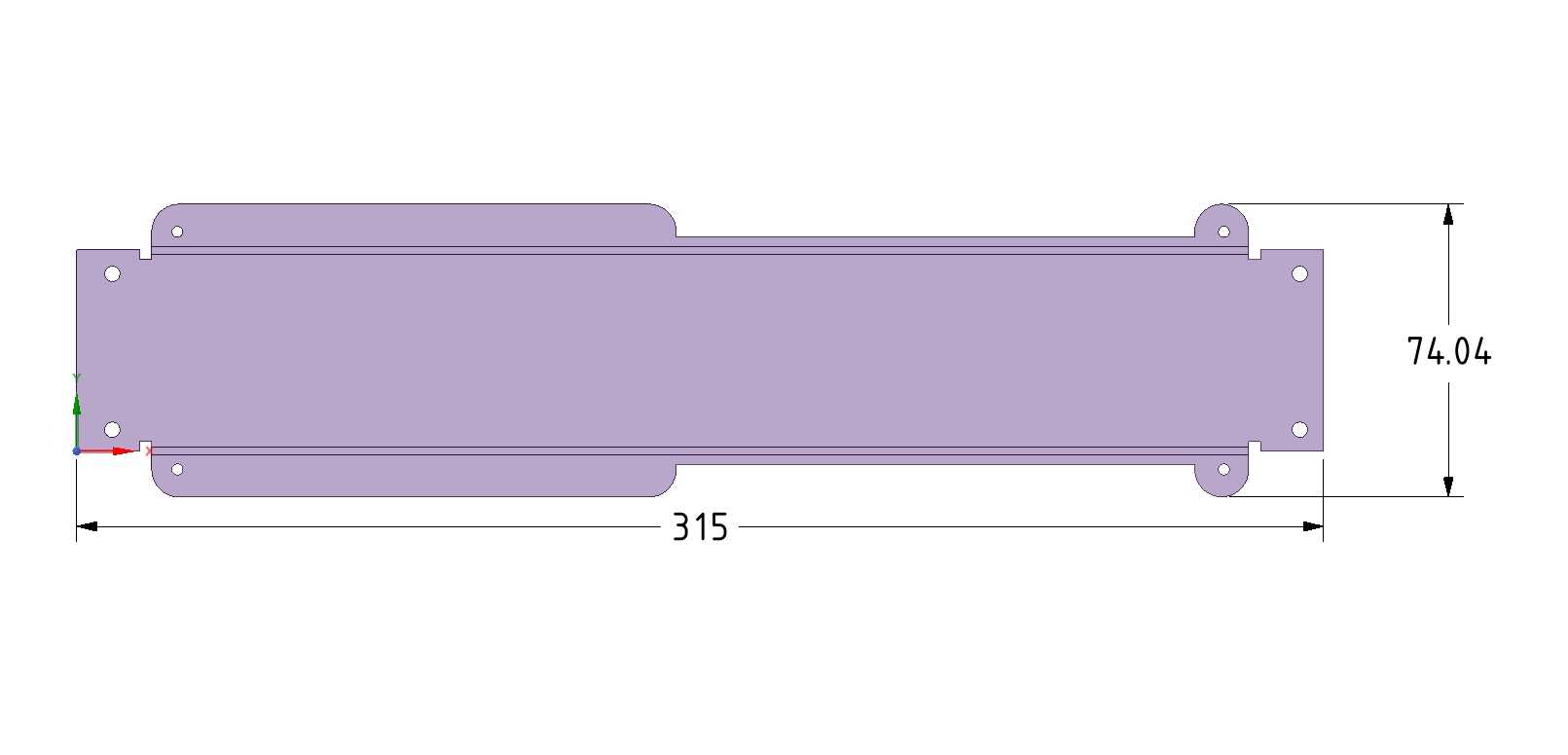

设计过程中优先考虑了钣金加工的工艺可行性，整体壳体采用单块钣金弯折拼接的结构思路，减少额外拼接零件数量，降低焊接与组装工作量，壳体各弯折边预留足够的装配搭接量，保证拼接后的结构强度，避免长期使用出现壳体变形松动的问题。尺寸设计上充分兼顾了净化覆盖范围与安装空间占用，整体长度为337.1mm，整体高度为114.25mm，厚度方向尺寸控制在适配常规紫外灯管长度的最小范围，放置时不会占用过多桌面空间，壁挂安装时突出墙面的距离较小，不会对人员通行造成阻碍。安装边界方面，设备底部与背部均预留了标准安装孔位，孔位间距适配常规墙面挂架与桌面固定支架的通用尺寸，安装时无需定制特殊转接件，可直接采用常规膨胀螺丝或自攻螺丝完成固定，设备重心沿安装面居中分布，固定后不会出现偏载倾斜的问题，长期运行稳定性更强。内部腔体预留足够的灯管安装与镇流器放置空间，可兼容同功率规格的常规紫外杀菌灯管，后期更换配件通用性强，无需采购专用定制配件。
