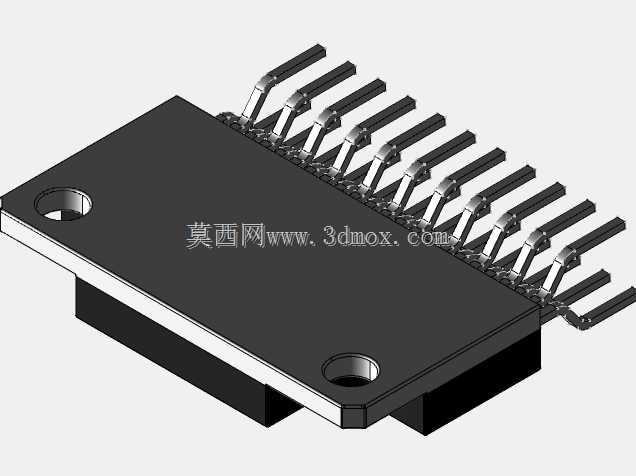

SLA7076步进电机驱动功率IC封装结构

该模型还原的是SLA7076两相步进电机驱动芯片的带安装孔功率封装结构，这类器件主要应用在中小功率步进电机驱动场景中，覆盖小型自动化设备、3D打印运动轴控制、桌面型数控设备进给驱动、工业小型机械手关节驱动、办公自动化设备走纸机构驱动等领域，作为驱动电路的核心功率输出器件，负责将主控电路发出的低压脉冲控制信号转换为足以驱动步进电机绕组的大电流功率信号，实现步进电机的精准转角控制、转速调节与正反转切换，保障运动机构的定位精度与运行平稳性。从功能特性来看，该封装为带外露散热基板的多引脚功率封装，单侧引出的鸥翼型引脚共16个，引脚采用弯折成型设计，既可以适配波峰焊的通孔插装工艺，也能兼容回流焊的表面贴装流程，引脚间距经过标准化设计，匹配通用PCB板的布线间距规则，降低电路板布线难度。封装本体上设置的两个圆形安装孔，是为了在大电流持续输出工况下，能够通过螺丝将器件直接固定在铝制散热片或者设备金属壳体上，借助金属结构的大面积散热面快速导出芯片工作时产生的热量，避免芯片结温过高触发过温保护，甚至造成功率器件烧毁，保障长时间满负载运行的可靠性。在设计思路上，该封装采用了功率回路与信号回路分区布局的结构，功率输出引脚集中排布在靠近散热基板的一侧，缩短大电流走线的长度，降低线路寄生电感对驱动信号的干扰，减少开关过程中的电压尖峰；信号输入引脚排布在另一侧，与功率回路保持足够的安全间距，避免大电流的电磁串扰影响前端控制信号的准确性。封装本体采用黑色耐高温环氧塑封材料包裹内部晶圆与键合引线，具备足够的绝缘强度与机械强度，能够抵御生产装配过程中的机械应力，以及工作环境中的潮气、粉尘侵蚀。从安装边界来看，封装本体的主体为矩形结构，两个安装孔对称分布在本体的对角位置，安装孔的内径适配M3规格的固定螺丝，安装时需要在器件与散热片之间填充导热硅脂或者导热垫片，降低接触热阻，提升散热效率；引脚伸出本体的长度经过精确计算，既保证焊接时引脚能够充分穿过PCB板的焊盘或者与表贴焊盘充分接触，又不会因为引脚过长造成相邻引脚之间的短路风险，整体安装尺寸完全匹配行业通用的SLA7076器件安装规范，能够直接替换同型号的其他品牌器件，无需修改原有电路板的安装孔位与散热结构设计，降低设备生产与维护的替换成本。
