环形变压器铁芯卷绕加工专用设备

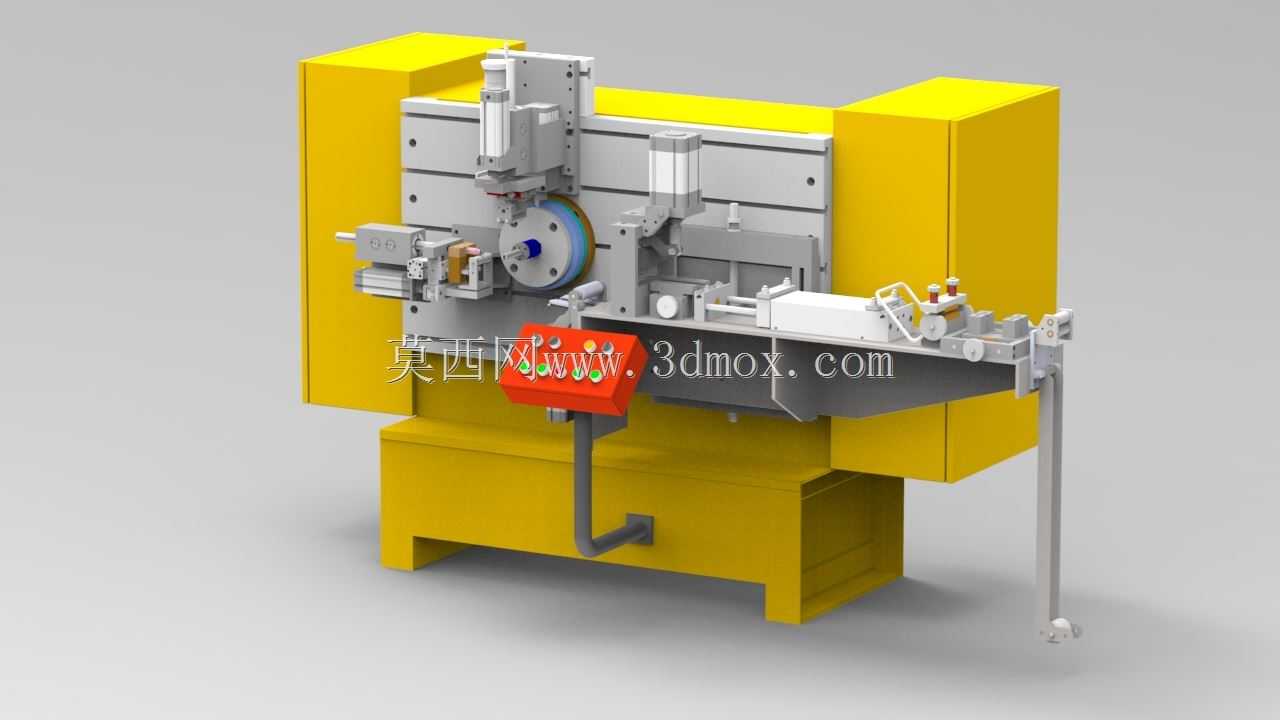

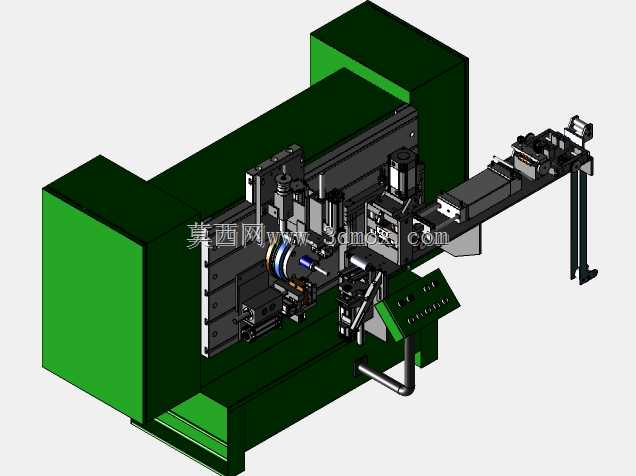

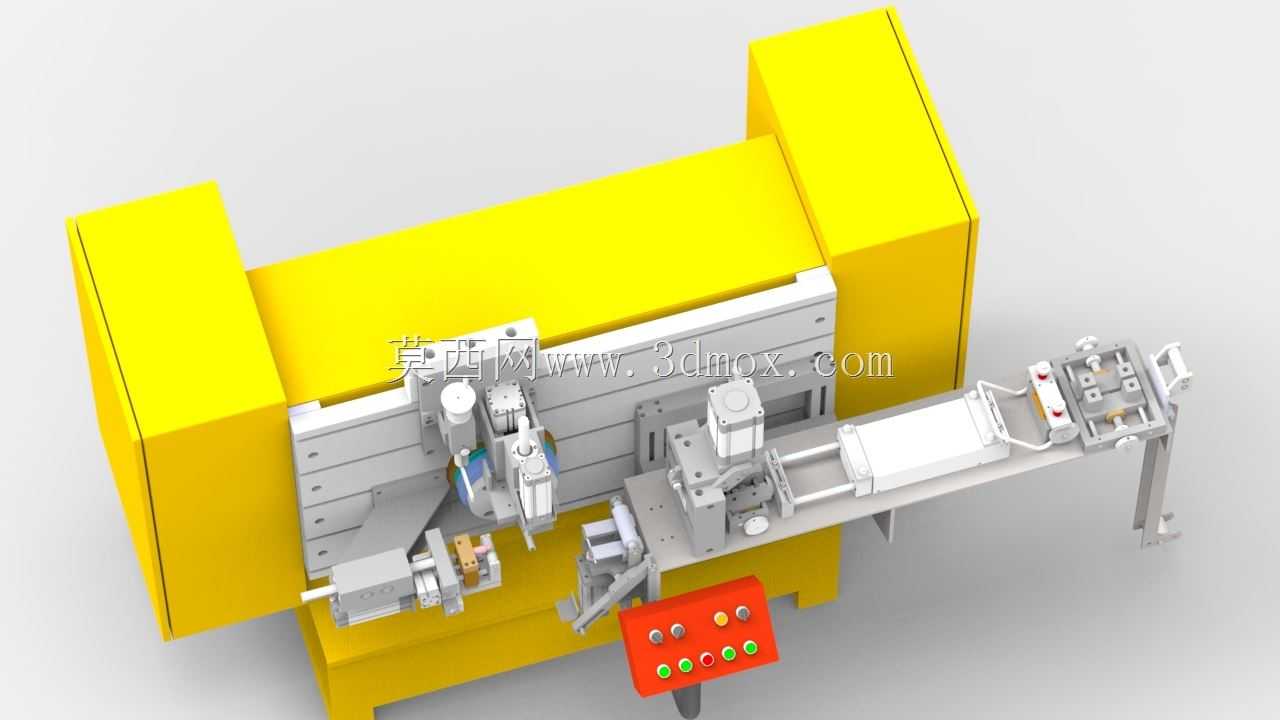

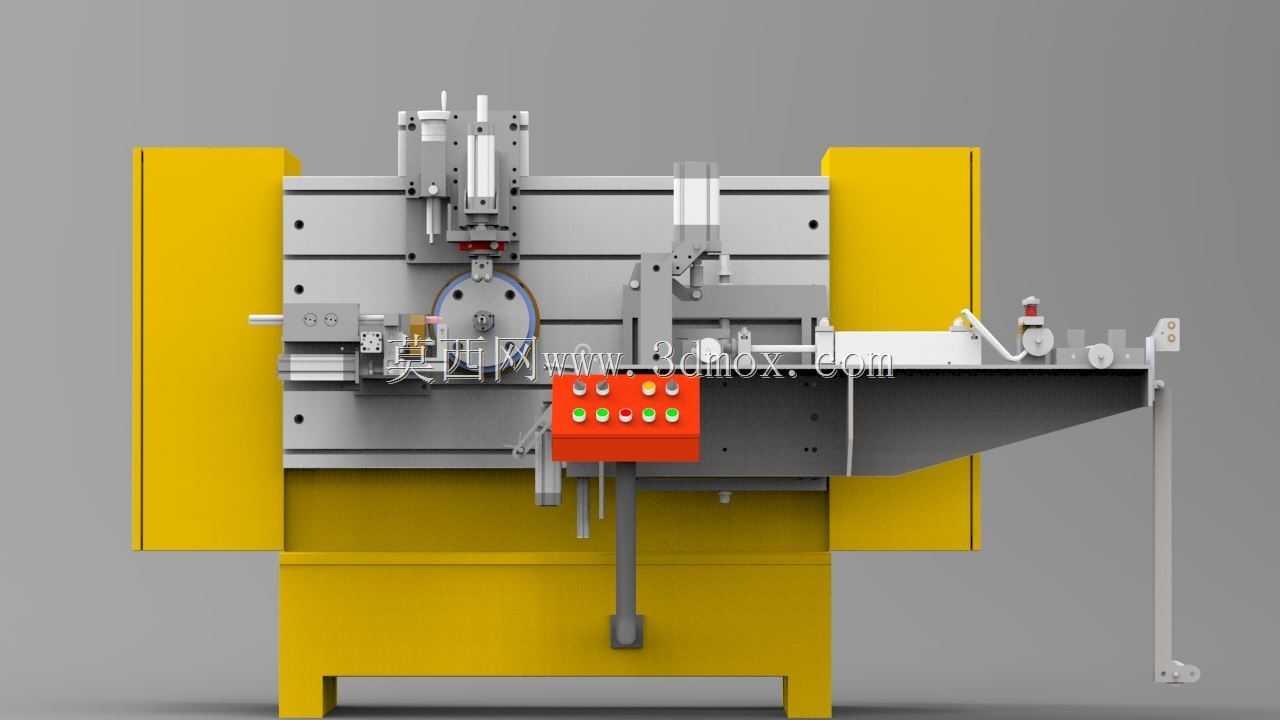

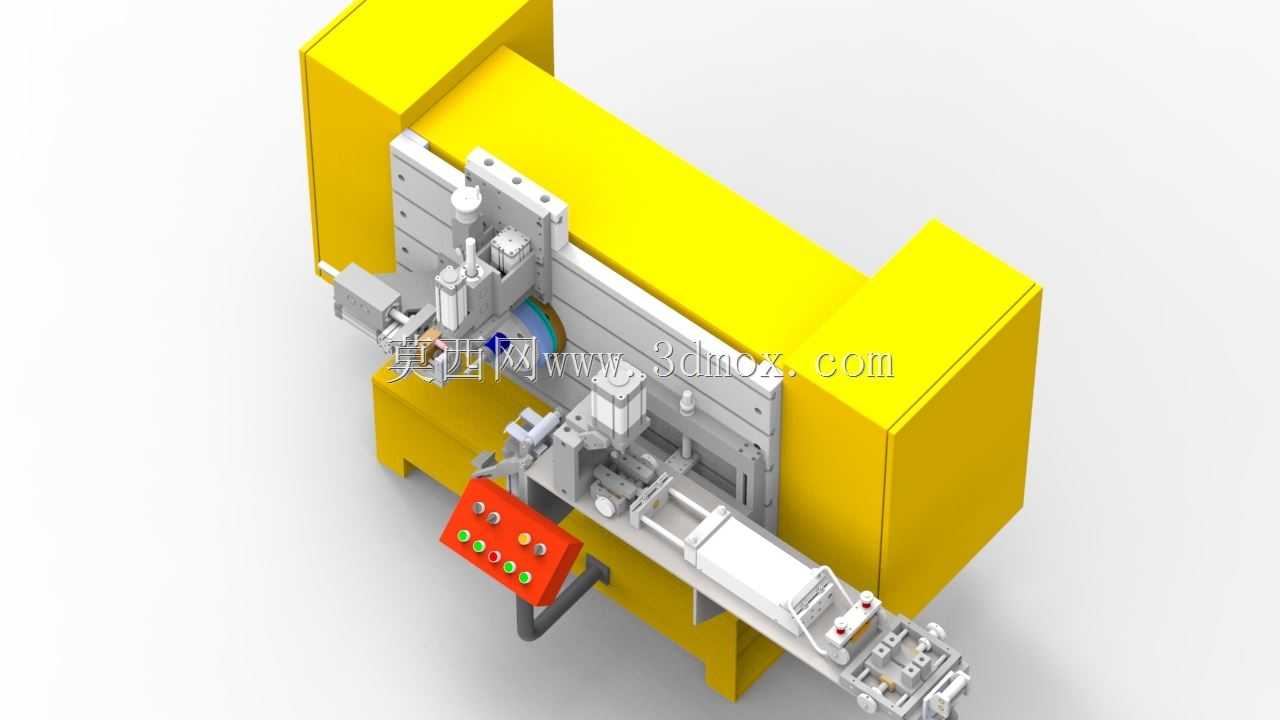

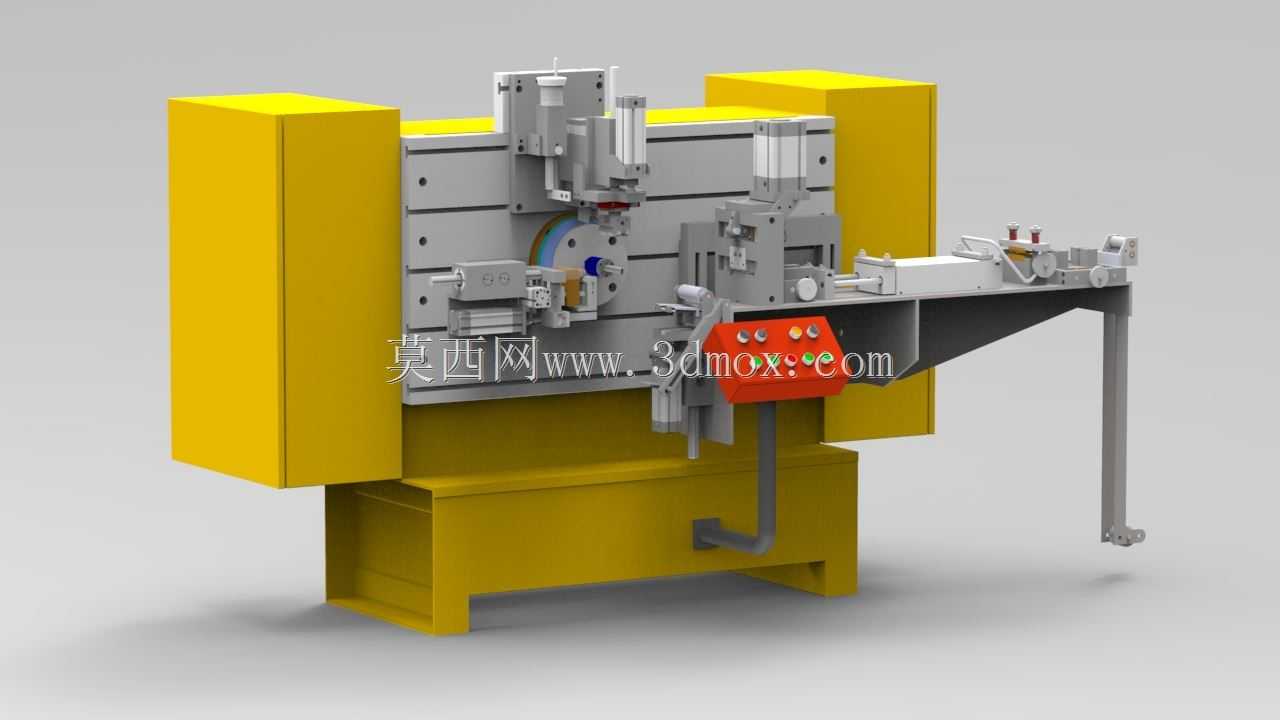

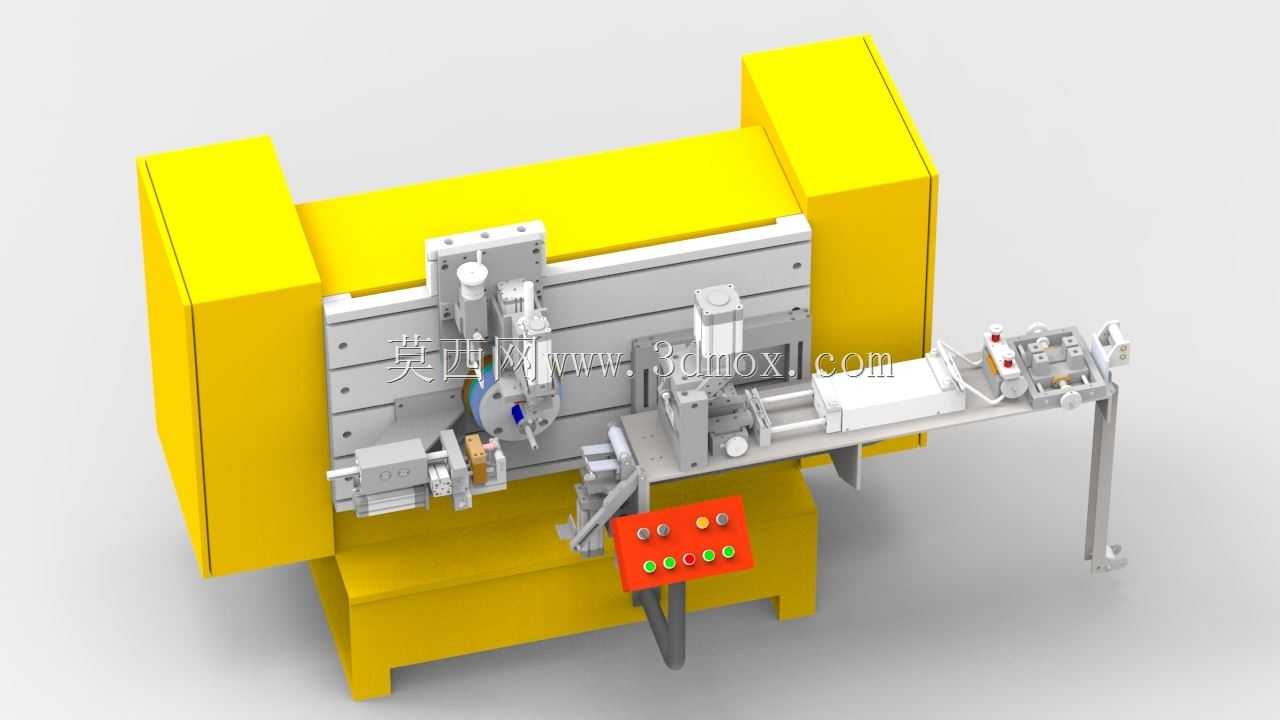

这款卷芯设备主要面向环形变压器的生产制造场景，是电子变压器加工环节中完成铁芯成型卷绕的核心专用装备，广泛应用于小型电源变压器、环形电感、互感器类产品的铁芯制备工序，适配软磁材料带材的连续卷绕成型作业，能够替代传统人工卷绕的低效作业模式，保障铁芯卷绕的紧密度与尺寸一致性，从源头提升环形变压器成品的电磁性能稳定性。设备整体采用落地式床身布局，底部为一体式焊接箱型基座，既承担整机的承重与减震作用，也预留了电气元件、液压管路的内置安装空间，基座上方的作业区域采用左右对称的立式防护侧板设计，既可以阻隔卷绕作业中可能出现的带材崩溅风险，也为上部的进给、压合机构提供稳定的安装支撑面。设备的核心作业工位集中在床身中部区域，中心位置设置了可精准调速的卷绕主轴，配套带材导向机构、张力控制组件、压轮整形机构，能够根据不同规格铁芯的工艺要求，自动控制带材进给速度与卷绕张力，避免带材在卷绕过程中出现跑偏、褶皱、层间间隙不均的问题；主轴旁侧设置了多工位进给模组，可自动完成带材端头夹持、层间压合、卷绕到位后的裁切动作，整套作业流程可实现连续自动化运行，无需人工反复干预调整。操作控制单元设置在床身前侧的醒目位置，采用带物理按键的操作面板，集成了主轴启停、速度调节、张力参数调整、紧急停止等功能按键，操作人员站在设备正面即可完成全部参数设置与作业监控，符合一线生产车间的操作习惯。设备的安装边界充分考虑了车间常规生产线的布局要求，整体占地尺寸适配中小型电子加工车间的设备排布，底部预留了地脚螺栓安装孔位，可直接固定在硬化车间地面上，无需额外制作复杂的安装基础；外接管路与电气接口统一设置在床身侧下方，方便车间进行水电管线的接驳排布，设备后侧预留了维护检修空间，日常保养时可直接打开侧部防护板完成传动部件润滑、易损件更换等操作，降低设备的日常维护成本。在实际生产应用中，该设备可适配不同宽度、不同厚度的硅钢带、非晶带材等软磁材料，卷绕成型的铁芯尺寸覆盖常规小功率环形变压器的全规格范围，卷绕完成的铁芯无需额外进行大量整形工序即可直接进入后续的退火、绝缘包覆工序，能够有效缩短环形变压器的整体生产流程，降低生产过程中的材料损耗，提升批量生产过程中的产品合格率。
