钣金件导出CAD格式实操设计方案

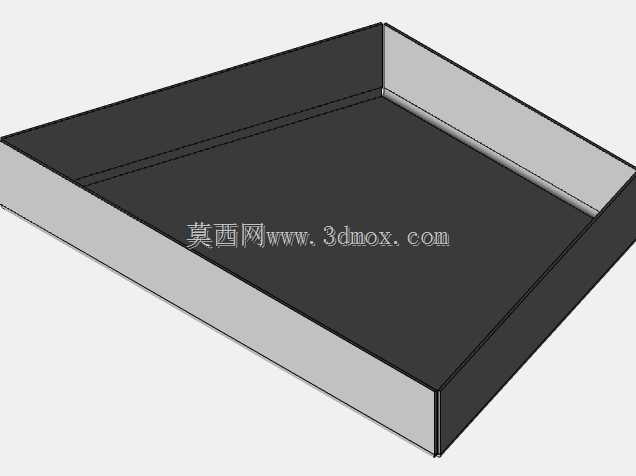

在通用机械零部件的加工制造环节中，钣金类零件的图纸格式转换是连接三维设计与二维加工的核心步骤，广泛应用于机箱机柜生产、五金冲压加工、设备外壳定制、金属构件预制等多个工业场景，是数控切割、折弯成型、激光下料等工序开展前的必要准备工作。这类钣金盒类基础构件，常作为电气控制箱、设备防护外罩、小型收纳壳体的基础坯件，承担着内部元器件防护、结构支撑、外观规整的实际作用，其加工精度直接影响后续装配的贴合度与成品的外观一致性。

在功能特性层面，这类带折边的盒型钣金件需要兼顾结构强度与装配适配性，折边处的圆角过渡、折弯止裂槽的预留、板材厚度的均匀控制，都能有效避免折弯过程中出现开裂、起皱、回弹超差等加工问题，同时平整的安装面可以保证后续与其他零部件的贴合安装，减少装配间隙带来的晃动或密封失效问题。

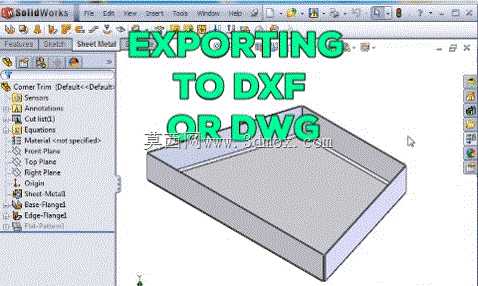

从设计思路来看，这类钣金件的设计首先要明确使用场景的防护需求与安装空间限制，先确定整体的长宽高外轮廓尺寸，再根据内部容纳的元器件体积、安装点位的排布预留足够的内部空间，同时结合选用的金属板材材质（如冷轧钢板、镀锌板、铝合金板）的折弯系数，精准计算展开后的平板尺寸，避免折弯后出现尺寸超差无法装配的问题。在三维建模完成后，将模型导出为通用的二维CAD格式，是为了适配车间内不同类型的数控加工设备，多数激光切割机、数控冲床都可以直接读取二维CAD格式的展开图纸进行自动编程加工，无需额外进行格式转换或图纸重绘，能大幅缩短生产准备周期，减少人工转绘带来的尺寸误差。

在外形尺寸与安装边界的把控上，这类盒型钣金件的外轮廓尺寸需要严格匹配安装位置的预留空间，折边的高度要兼顾结构强度与内部空间利用率，通常折边高度不低于板材厚度的4倍，才能保证折弯后的结构刚度；安装孔的点位需要与内部固定件、外部对接件的孔位完全对齐，孔边距要满足板材连接的强度要求，避免安装时出现孔位开裂的问题；导出二维图纸时需要明确标注板材厚度、折弯方向、工艺要求等关键信息，保证加工人员能够直接根据图纸完成下料、折弯、成型的全流程加工，无需反复与设计人员核对信息，有效提升生产流转的效率。
