线性根布拉罗达直线运动机构构件

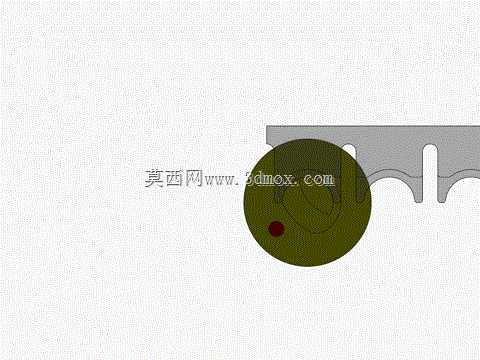

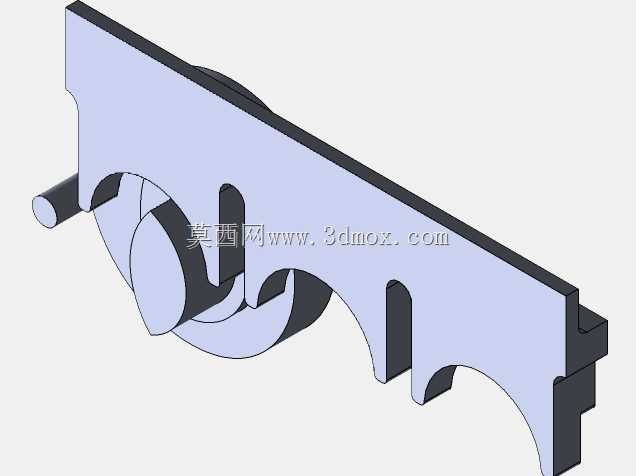

该构件是适配直线运动场景的间歇传动核心部件，主要应用于需要将连续旋转输入转化为定向直线步进输出的轻载传动工位，常见于小型自动化送料机构、计数触发装置、工位切换定位模组这类对传动精度有中等要求、负载不大的自动化设备中，能够在紧凑的安装空间内实现稳定的间歇直线动作输出，替代传统的气缸直驱搭配电磁阀的方案，降低气动系统配套的管路、气源维护成本，同时纯机械结构的传动形式在易燃易爆、强电磁干扰的特殊工况下具备更高的运行可靠性，不会出现气动元件漏气、电控元件信号受干扰失效的问题。从实际用途来看，该构件通过自身轮廓的特殊曲面与配套的销轮配合，当输入轴带动销轮做连续圆周转动时，销柱会依次嵌入构件的弧形定位槽与驱动缺口内，在锁止阶段依靠弧形面与销轮外圆的贴合实现构件的位置固定，避免负载端出现位移窜动，在驱动阶段销柱推动缺口侧壁带动构件沿直线导轨方向做定距移动，每一次销轮转圈对应一次固定行程的直线步进，行程精度由构件上缺口的分布角度与轮廓曲率决定，不需要额外加装位置传感器就能实现固定步距的送料、移位动作。在功能特性上，该构件采用一体化板式结构设计，主体为等厚的板材加工成型，不需要复杂的多零件装配，自身集成了锁止定位面、驱动受力面、导轨安装面三个功能区域，安装时只需要将构件侧边嵌入对应的直线导向槽内，配合输入销轮的中心距定位就能完成装配，整体结构没有冗余的连接零件，运行过程中的冲击小、噪音低，适合在桌面级小型自动化设备、教学演示教具、老式机械计数装置中使用。设计思路上，该结构基于马耳他机构的传动原理做直线运动适配，将传统槽轮机构的圆周分度输出转化为直线方向的步进输出，轮廓曲线经过反复迭代优化，在销柱进入和脱离驱动缺口的位置做了过渡圆角处理，减少刚性接触带来的冲击磨损，同时锁止弧的曲率与配套销轮的外圆曲率完全匹配，保证锁止阶段不会出现间隙晃动，构件上的减重槽在不降低结构刚性的前提下减少了自身重量，降低驱动端的负载扭矩要求。外形尺寸与安装边界方面，构件整体为长条形板式结构，厚度方向尺寸统一，适配常规的板材加工工艺，安装时需要保证销轮的旋转平面与构件的运动平面完全共面，销轮中心到构件直线运动方向的垂直距离需要与锁止弧的半径保持一致，预留的直线运动行程长度要大于构件单次步进的距离，避免行程末端出现结构干涉，侧边的导向槽配合间隙控制在0.02到0.05毫米之间，既保证运动顺畅不会卡滞，又能控制横向窜动间隙保证传动精度。
