摩托车伊兹350RH右侧曲轴箱结构设计

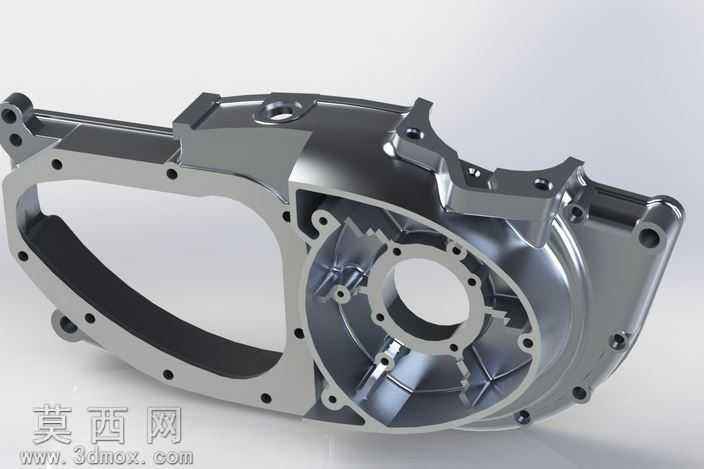

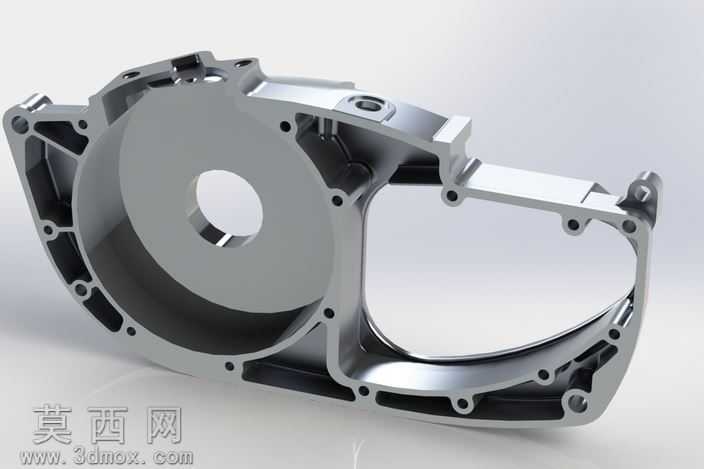

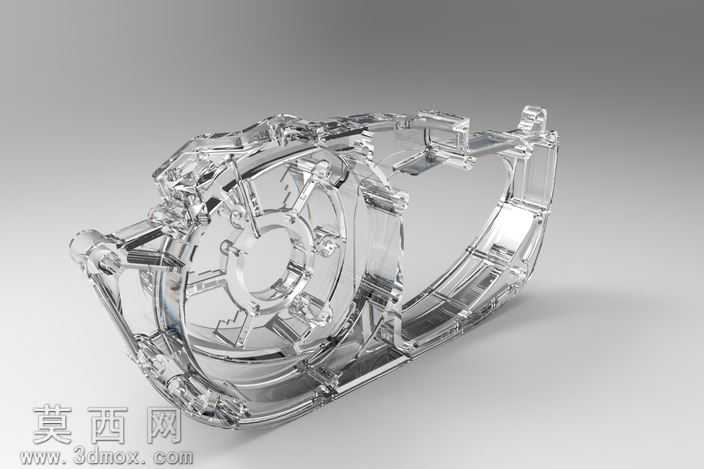

本作品为摩托车动力系统核心部件右侧曲轴箱的三维建模设计，建模过程依托专业三维设计软件完成，全程遵循机械设计规范与摩托车发动机零部件的实际生产装配要求。建模初期先梳理曲轴箱的功能定位，作为容纳曲柄连杆机构、分隔曲轴腔与传动腔的核心承载部件，设计时优先保证结构强度与装配适配性，先绘制二维轮廓草图，精准定位各安装孔位、腔体分隔面、轴承安装座的坐标尺寸，通过拉伸、切除、拔模、倒角等基础特征搭建主体框架，再逐步细化局部结构。针对曲轴安装的主轴承座位置，采用环形加强筋结构提升支撑刚度，筋条走向沿载荷传递方向排布，既避免应力集中，又能控制箱体整体重量；箱体边缘的连接法兰面均匀布置螺栓安装孔，孔位周边做局部加厚处理，保证装配后的密封性能与连接强度；侧边的传动避让腔采用曲面过渡设计，既满足传动部件的运动空间需求，又减少箱体的冗余材料。材质设定上模拟高压铸造铝合金的物理特性，渲染阶段调整金属材质的粗糙度、反射率参数，还原铸铝件经机加工后的表面质感，机加工面呈现细腻的金属光泽，非加工面保留轻微的铸造纹理，通过光影布置突出腔体内部的加强筋结构、轴承座定位台阶、密封槽等细节特征。设计过程中充分考虑零部件的装配兼容性，预留了密封件安装槽、定位销孔的位置，各安装面的平面度、孔位的同轴度都符合机械加工公差要求，既可以作为摩托车动力系统设计的参考案例，也可用于相关零部件的教学演示、结构验证场景，完整还原了量产摩托车曲轴箱的结构细节与设计逻辑。
