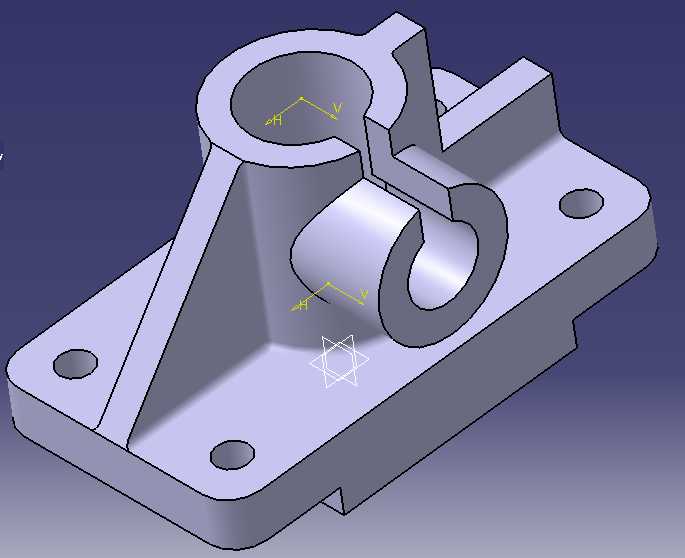

带双筒支撑座的立式安装固定支架

该构件属于机械系统中常用的支撑固定类零部件，主要应用在中小型传动设备、轻工生产线、非标自动化机架的轴系定位场景中，核心作用是为穿插在筒状结构内的传动轴、导杆或者管路提供稳定的径向支撑，同时通过底部的安装板将整个支撑结构牢牢固定在设备的基座或者安装平台上，避免支撑部位在设备运行过程中出现晃动、位移，保障轴系部件运转的同轴度与稳定性。从功能特性来看，该构件设置了两个互相垂直的带开口锁紧结构的筒状支撑位，上方的竖向筒座可用于穿装竖直方向的轴类零件，侧方的横向筒座可用于穿装水平方向的轴类或者管路部件，开口处的预留间隙可以配合紧固件实现对穿装部件的锁紧固定，既能够保证穿装部件的定位精度，也可以根据装配需求微调部件的穿入深度，适配不同的装配间距要求。底座部分采用了带圆角的矩形平板结构，四个角位预留了沉头安装通孔，安装时可以通过螺栓将整个构件锁紧在安装基准面上，沉头结构能够让螺栓头部完全没入底座平面，不会出现凸起干涉其他部件装配的问题。在设计思路上，竖向筒座和底座之间设置了三角形加强筋板，筋板同时连接筒座外壁与底座上表面，能够有效弥补悬臂支撑结构的刚度不足问题，大幅提升竖向筒座的抗载荷能力，避免支撑部位受径向力时出现变形断裂；两个筒座的衔接部位做了加厚过渡处理，减少应力集中的风险，所有棱边都做了圆角钝化处理，既可以避免加工和装配过程中锐边划伤操作人员，也能降低热处理环节出现开裂的概率。从安装边界来看，底座的长宽尺寸适配常规的型材安装面间距，四个安装孔的孔位符合通用的五金安装孔距标准，不需要额外定制转接板就可以直接安装在标准工业铝型材或者钢制机台上；两个筒座的内孔直径适配常用的标准光轴规格，开口锁紧槽的宽度经过合理计算，锁紧时既能够提供足够的抱紧力，也不会因为夹紧力过大导致筒座出现塑性变形，整体结构紧凑，占用安装空间小，支撑刚度充足，能够满足中低速、中等载荷工况下的轴系支撑需求，在小型输送设备、手动操作工装、桌面型加工设备的结构搭建中都有较高的适配性。
