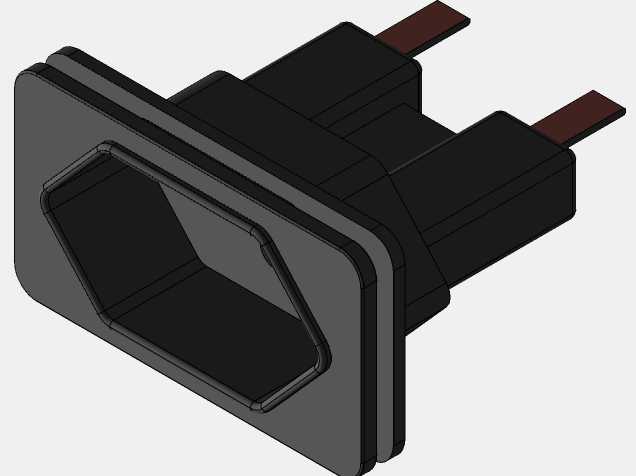

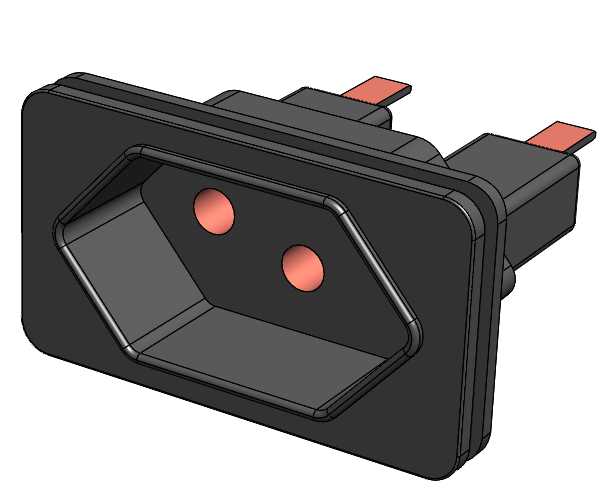

两孔嵌入式电源接插件结构设计

这款两孔嵌入式电源接插件，主要应用于小功率低压电气设备的供电接驳场景，常见于小型家电、工控终端、车载低压用电模块、桌面型电子设备的机身供电输入部位，承担设备内部电路与外部供电线路的可靠连接功能，能够在常规室内、车载封闭舱体等非高腐蚀、非强淋水的使用环境下长期稳定工作，避免线路接驳处出现松脱、接触不良、外露导电等安全隐患。

从功能特性来看，该接插件采用嵌入式安装结构，主体外壳选用绝缘阻燃工程塑料材质，能够将内部导电插片完全包裹隔离，仅预留符合安全规范的接插接触面，既可以避免安装使用过程中操作人员误触带电部件，也能阻挡日常使用中的灰尘、少量飞溅液体进入接插配合区域，降低接触故障的发生概率。后端伸出的两个导电插片采用镀锡铜质基材，导电性能优异，抗氧化能力强，能够适配127V电压等级下的小功率电流传输需求，插片的排布角度与伸出长度经过匹配设计，与对应公头接插件配合时插拔力度适中，既不会因为插拔过松导致使用中意外脱落断电，也不会因为插拔阻力过大造成用户操作困难，多次插拔后仍能保持稳定的接触压力，减少接触电阻过大带来的发热问题。

在设计思路上，这款接插件优先考虑安装适配性与使用安全性，前端的接插腔体采用内凹式导向结构，腔体边缘做了顺滑的圆角导向处理，用户插接配套插头时无需精准对位，顺着导向斜面即可顺利将插头插入到位，有效降低盲插操作的难度。外壳的安装卡位采用一体化成型的弹性卡扣结构，无需额外螺丝固定即可卡入设备机身的预设安装开孔，装配工序简单高效，适合批量生产的流水线快速装配。

从安装边界来看，该接插件整体为扁平矩形结构，主体厚度较薄，嵌入设备机身之后不会占用过多内部空间，对设备内部的线路排布空间预留要求较低；安装开孔为匹配外壳轮廓的矩形切口，卡扣的压紧范围能够适配常规厚度的设备壳体板材，安装完成后接插件前端面与设备外表面基本齐平，不会出现突兀的凸起，兼顾设备外观的整体性。接插件后端的插片预留了足够的焊接或压接空间，方便生产过程中与设备内部的供电导线进行可靠连接，连接部位不会和周边的金属结构件发生干涉，也能避免导线弯折角度过大导致的线芯断裂问题，整体结构紧凑实用，完全满足低压小功率设备的供电接驳需求。
