镀钛高速钢麻花钻三维结构设计

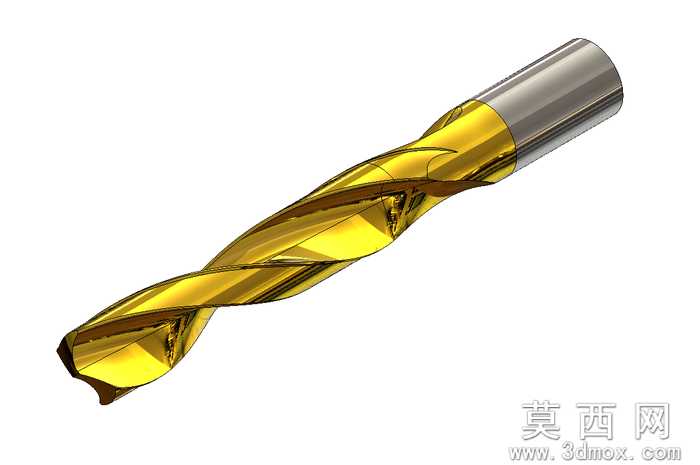

本模型为镀钛涂层高速钢麻花钻，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循机械加工刀具的实际尺寸规范，还原了直柄麻花钻的完整结构特征。模型首先构建圆柱状直柄装夹段，该部分为刀具装夹定位基准，建模时保证圆柱面的同轴度公差符合实际装夹要求，表面为光滑金属质感，还原高速钢基材的哑光金属外观。切削工作段为模型核心设计部分，通过螺旋扫掠特征构建两条对称的螺旋排屑槽，螺旋角度严格按照通用麻花钻的标准参数设定，保证排屑路径顺滑无突兀转折，槽型截面经过反复调整，还原实际刀具的前角、后角切削角度，确保切削刃的几何参数符合金属钻削加工的力学要求。钻尖部分建模时精准还原了横刃、主切削刃、副切削刃的结构形态，修磨后的钻尖角度适配常规金属材料的钻孔加工需求，避免建模时出现刃口结构失真的问题。表面材质部分，切削工作段采用镀钛涂层材质渲染，还原氮化钛涂层的亮金色金属光泽，通过调整材质的反射率、粗糙度参数，模拟真实镀钛刀具表面高光亮面、带有细微金属反光的质感，直柄部分则保留高速钢基材的银灰色金属质感，与涂层部分形成清晰的视觉区分。模型整体结构无多余冗余特征，各部分衔接过渡自然，螺旋槽与直柄的衔接处做了平滑过渡处理，避免出现应力集中的结构尖角，还原真实刀具的工艺处理细节。建模过程中对刀具的刃带部分也做了精细刻画，两条螺旋刃带沿排屑槽边缘均匀分布，宽度尺寸符合实际刀具的设计规范，保证刀具钻孔时的导向精度。渲染阶段采用工作室光照环境，通过多组光源打光突出镀钛涂层的金属反光特性，同时清晰展现排屑槽的螺旋曲面形态、钻尖的刃口结构，让模型整体视觉效果贴近真实工业刀具的实物状态，可用于刀具结构教学、加工工艺演示、五金产品展示等场景。
