工业暗装三相电源连接器结构设计

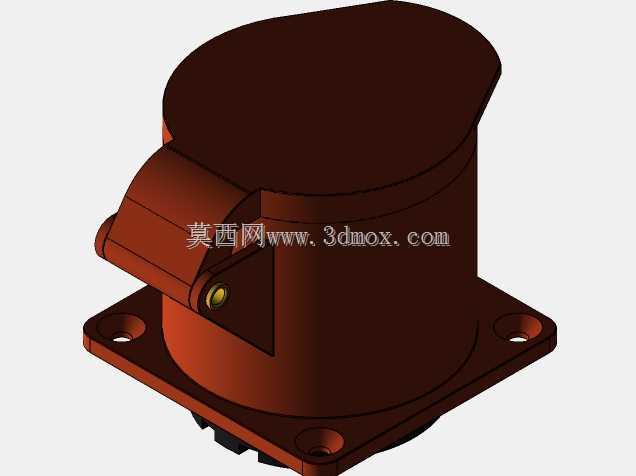

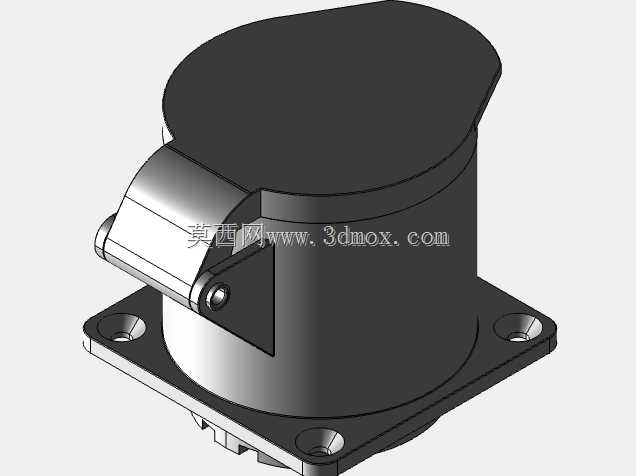

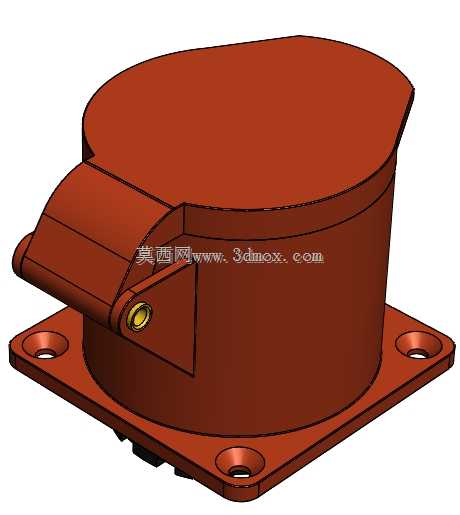

　　做工业配电三维建模快十年，这类暗装式工业连接器是车间临时配电、设备侧电源接入场景里最常碰到的部件，很多刚入行的结构工程师容易把它和普通民用插座混为一谈，实际从安装边界到防护逻辑完全是两套思路。先从安装场景说，这款器件是适配IEC CEE标准的32A额定电流规格，适用380-415V三相交流供电场景，常见于生产车间设备预留电源位、集装箱式临时配电工位、户外施工临时电箱的暗装嵌装位，和明装插座不同，它的底座需要完全嵌入安装面板内部，仅带翻盖的操作面露出安装面，所以建模的时候首先要卡准安装法兰的边界尺寸——方形法兰四个安装孔的孔位公差要控制在±0.2mm以内，毕竟现场安装时面板开孔是提前按尺寸裁切的，孔位偏了直接装不上，法兰厚度也不能随便做，太薄了拧安装螺丝的时候容易变形翘边，太厚又会突出安装面，影响后续防护盖的闭合密封性。

　　再看功能设计，顶部的翻盖是核心防护结构，常态下翻盖靠自身结构卡扣闭合，能达到IP44以上的防溅等级，防止车间清扫的水花、加工产生的金属碎屑直接进入插套内部造成短路，翻盖和本体连接的转轴位置做了黄铜衬套，这处细节很多建模的时候容易忽略，要是直接做塑料转轴，现场频繁插拔翻盖开合次数多了很容易断裂，黄铜衬套的耐磨性能适配工业场景高频操作的需求，翻盖边缘做了一圈凸起的密封筋，闭合的时候刚好卡在本体的密封槽里，哪怕是有斜向溅水也不会渗进内部。

　　插合端的结构是3P+T的极数配置，也就是三根相线加一根接地极，额定工作电流32A，对应的插套铜件厚度要满足载流要求，建模的时候内部铜件的爬电距离要严格按低压配电规范留足，不同极之间的绝缘筋高度不能低于6mm，避免大电流工况下出现拉弧击穿的问题。本体的外壳采用D型截面设计，不是正圆形，这是为了防止安装的时候出现跟转，嵌入安装孔的时候D型的直边刚好卡在开孔的对应定位边上，拧法兰固定螺丝的时候本体不会跟着转动，省去了现场安装时额外手扶定位的麻烦。底座下方的出线端做了阶梯式的电缆密封接头适配结构，不同外径的五芯电缆都能通过配套的密封格兰头锁紧固定，既可以防止电缆受外力拉扯的时候接线端子松脱，也能从进线端保证整体的防护等级。做这类模型的时候，很多新手容易把安装法兰的沉孔深度做浅，实际现场用的安装螺丝是沉头螺丝，沉孔深度要刚好让螺丝头完全埋入法兰平面，不能突出，不然安装的时候法兰和安装面板之间会留缝隙，不仅固定不牢，还会让杂物从缝隙掉进安装腔内部。另外翻盖的开合角度要做到120度以上，不能开到90度就卡住，不然插拔插头的时候翻盖会挡手，影响操作效率，转轴位置的阻尼要合适，太松了翻盖会自己垂下来挡住插孔，太紧了现场操作人员单手开翻盖费劲。

　　从选型适配的角度说，这款连接器的安装开孔尺寸是和同规格的工业暗装插座通用的，替换的时候不需要重新扩孔或者改面板，直接拆旧换新就行，这也是工业配电部件通用化设计的核心要求，所有安装边界尺寸都要符合行业通用的安装规范，不能做非标尺寸给现场运维造成麻烦。建模的时候还要注意本体外壳的拔模角度，因为这类外壳一般是采用热固性绝缘材料模压成型，外表面的拔模斜度要做到1.5度以上，内表面因为有插套安装槽，拔模斜度要适当加大到2度，避免脱模的时候拉伤绝缘件表面，影响绝缘性能。法兰上的四个安装孔是带沉头座的通孔，孔的边缘要做0.5mm的倒角，既可以去除模压产生的飞边，也能让沉头螺丝顺利导入沉孔，不会出现螺丝拧歪的情况。还有一个容易被忽略的细节，就是接地极的位置要比相线极的位置长出2mm左右，保证插头插入的时候先接通接地极，拔出的时候最后断开接地极，这是低压电气部件的强制安全要求，建模的时候极柱的长度差必须准确体现，不能所有极柱做一样长，不然就不符合安全规范。
