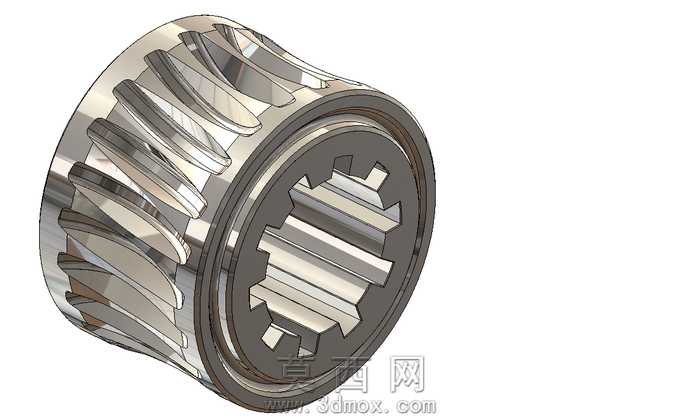

自动刹车调整器用十齿内花键锥齿轮

本作品为适配自动刹车调整器的十齿内花键锥齿轮三维模型，建模阶段采用参数化设计思路，首先根据刹车调整器的传动工况确定锥齿轮的模数、压力角、分度圆锥角等核心参数，通过三维软件的草图绘制功能完成齿轮齿廓的渐开线精准拟合，保证齿形的传动啮合精度。建模过程中先构建锥齿轮的外锥基体，通过阵列特征完成十组斜向轮齿的生成，每一个轮齿的曲面都经过曲率连续性校验，避免传动过程中出现应力集中的问题。内孔部分采用花键结构设计，通过拉伸切除与阵列操作完成内花键的齿形构建，保证花键与传动轴的配合精度，满足扭矩传递的可靠性要求。渲染阶段采用金属镀铬材质，调整材质的反射率、粗糙度参数，还原金属零件的真实金属质感，同时添加环境光遮蔽效果，清晰展现轮齿之间、内花键齿槽的结构细节。模型的结构设计充分考虑刹车调整器的安装空间限制，整体锥度与外圆尺寸经过适配性调整，轮齿的倾斜角度经过运动仿真验证，保证与配对齿轮啮合时的传动平稳性，降低刹车调整过程中的传动噪音与磨损。内花键的齿厚与齿槽宽度按照公差要求设计，既保证装配时的便利性，又能避免传动过程中出现花键松动的问题。整个模型的建模过程严格遵循机械设计标准，所有特征参数均可编辑，方便后续根据不同型号的刹车调整器进行参数调整，模型的结构细节完整，无冗余特征，可直接用于后续的工程图生成、有限元分析以及数控加工编程参考，能够为刹车调整器的产品开发、结构优化提供精准的三维模型支撑。
