四缸发动机排气歧管结构设计

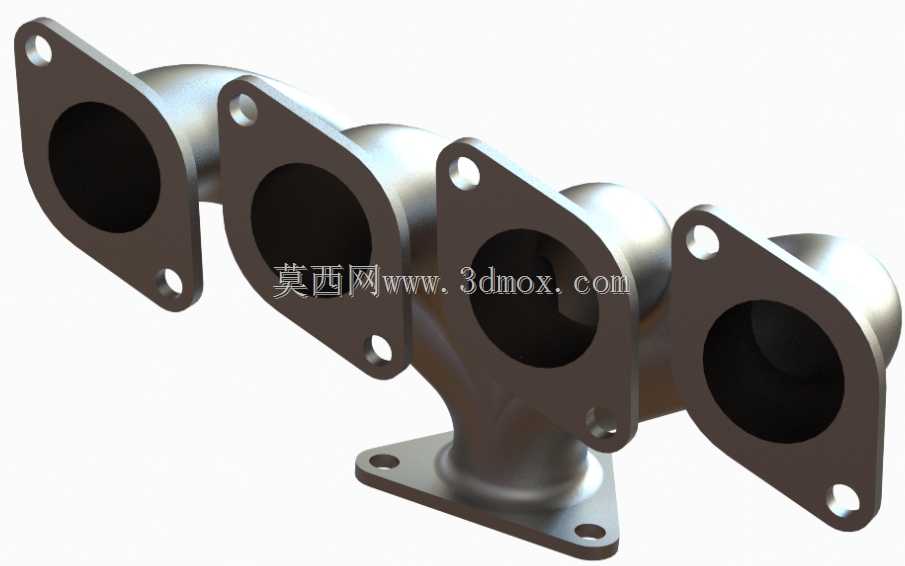

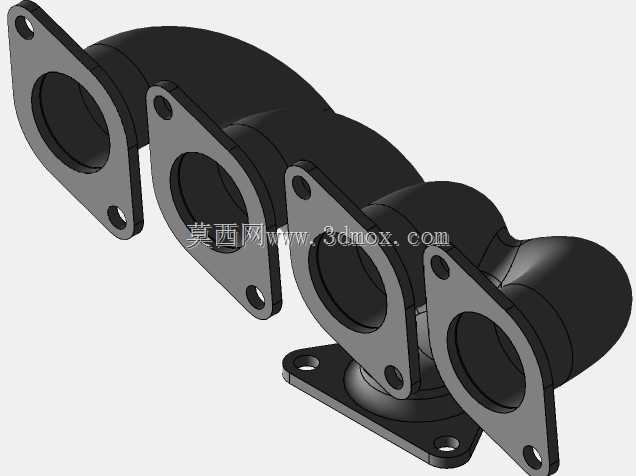

该部件为直列四缸内燃机配套的排气歧管，是汽车发动机进排气系统的核心导流部件，主要应用于乘用车辆、轻型商用车辆的小排量自然吸气或涡轮增压动力单元中，安装于发动机气缸盖侧的排气端口位置，承担着将四个气缸做功后排出的高温废气有序汇集、平稳导入下游排气总管与三元催化装置的核心作用，能够避免各缸排气气流相互干涉，降低排气背压，直接影响发动机的充气效率、动力输出表现与尾气排放水平。从功能特性来看，该排气歧管采用四合一等长渐变流道设计，四个独立进气接口分别对应发动机四个气缸的排气口，每个进气端均设计带双安装孔的菱形法兰结构，法兰端面经过平面度精度管控，可配合耐高温密封垫片实现与气缸盖的紧密贴合，杜绝高温废气泄漏风险；流道从进气端开始逐步平滑过渡弯曲，最终汇聚到下方的单出口法兰端，出口法兰同样预留两个对称安装孔，用于对接下游排气前段管路，流道内壁做顺滑过渡处理，无突兀转角与截面突变，能够最大程度降低废气流动阻力，减少排气紊流带来的动力损耗与排气噪音。从设计思路来看，该结构充分考虑了排气脉冲的利用与干涉规避，四个进气支路的流道长度经过匹配设计，让相邻气缸的排气脉冲不会在管路内形成对冲，既可以保证排气顺畅度，也能借助排气脉冲效应提升气缸扫气效率，优化发动机中低转速区间的扭矩输出；整体采用一体铸造成型的结构逻辑，壁厚均匀过渡，在弯折位置做了局部加厚处理，能够承受发动机舱内长期的高低温交变工况、废气腐蚀与发动机运行带来的振动载荷，避免长期使用后出现开裂、变形问题。从安装边界来看，四个进气法兰的孔位间距严格对应直列四缸发动机气缸盖的排气口标准布局，进气端口内径与气缸排气门的流通直径匹配，出口法兰的安装角度与位置适配主流横置/纵置四缸发动机的舱内布局，整体外轮廓尺寸紧凑，不会与发动机周边的线束、冷却管路、附属部件产生安装干涉，安装时仅需通过对应规格的耐高温螺栓将四个进气法兰固定在气缸盖侧，将出口法兰与下游排气管路对接即可完成装配，密封可靠性高，后期维护拆装便捷。
