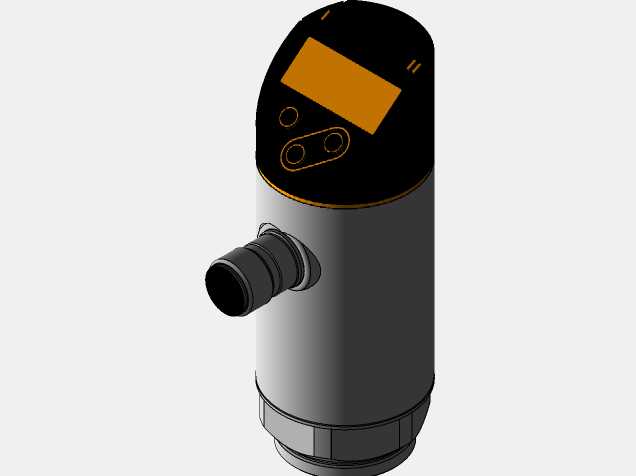

IFM数显压力检测传感装置三维结构

这款数显压力检测装置是工业流体测控场景中的核心感知部件，广泛适配液压站、气动回路、水处理管路、工业制冷系统、真空发生装置等多类工业场景，承担管路内流体压力实时采集、数值可视化展示、阈值触发输出的核心作用，能够替代传统机械式压力表实现更高精度的压力监测，同时支持电信号输出对接PLC等上位控制系统，是工业自动化产线、流体输送系统中不可或缺的感知终端。从实际用途来看，该装置可直接旋装在管路预留的测压接口上，实时监测管路内的气体、液体介质压力，当压力超出预设的上下限区间时，可通过自带的开关量输出端口触发泄压、补压、报警等联动动作，部分应用场景下也可通过模拟量输出将实时压力值传输至控制系统，实现压力闭环调节，相比传统无显示的压力传感单元，自带数显屏的设计能够让现场运维人员无需外接检测设备即可直接读取当前压力数值，大幅降低现场调试、日常巡检的操作难度。在功能特性层面，该装置顶部集成了高对比度数显显示屏与操作按键，可直接在设备端完成压力单位切换、阈值参数设置、输出逻辑调整等操作，无需依赖上位机软件配置；侧出的快插式电气接口能够快速完成供电与信号线路的连接，减少现场接线的工时消耗；主体采用圆柱式一体化结构，下部的外螺纹接口可直接与管路测压口适配，接口处自带密封结构设计，能够保证高压工况下的连接密封性，避免介质渗漏影响检测精度。从设计思路来看，整体采用紧凑化圆柱构型，充分考虑工业现场狭窄安装空间的适配需求，将显示操作区、电路处理区、压力感应芯体区沿轴向依次排布，最大化压缩径向占用空间；外壳采用耐工业油污、耐弱腐蚀的材质制作，能够适配车间内多油污、多粉尘的复杂使用环境；操作按键采用内嵌式防护设计，避免现场作业中的误触碰，同时提升按键区域的防护等级，防止水汽、粉尘侵入设备内部造成电路故障。在外形尺寸与安装边界层面，该装置整体为直立圆柱形态，径向最大尺寸控制在极小范围内，安装时仅需在管路测压位置预留对应螺纹接口，安装后上部显示区域可根据观察需求调整旋转角度，方便不同安装方位下的数值读取；侧出的电气接口朝向与管路走向平行，不会额外占用径向的安装空间，能够适配密集排布的阀组、管路安装场景，不会与周边的管路、阀件产生安装干涉，安装完成后设备整体突出管路的长度较短，可避免现场作业中磕碰造成设备损坏。
