42V三相工业控制变压器结构设计

这款42V三相变压器主要面向工业低压控制场景设计，常见应用于机床设备控制回路、自动化生产线信号供电、小型工业设备的安全电压配电环节，能够将输入的工业高压交流电转换为稳定的42V三相交流电，为控制回路、信号模块、低压执行元件提供符合安全规范的供电输出，有效避免高压直接接入控制端带来的触电风险与元件击穿隐患，在工业设备的配电系统中承担着电压转换、电气隔离的核心作用。

从功能特性来看，该变压器采用三相独立绕组结构，可实现三相电压的同步转换，输出电压平衡性优异，能够为对电压稳定性要求较高的三相低压负载提供可靠供电；绕组与外部接线端之间设置了绝缘隔离结构，可有效阻断原边与副边之间的电气干扰，避免电网侧的电压波动、杂波信号串入低压控制回路，提升下游控制元件的运行稳定性。顶部的接线端子采用分相排布设计，不同相序的接线位清晰区分，搭配带绝缘护套的连接导线，既能够降低现场接线的错接概率，也能避免接线部位裸露带来的短路风险。

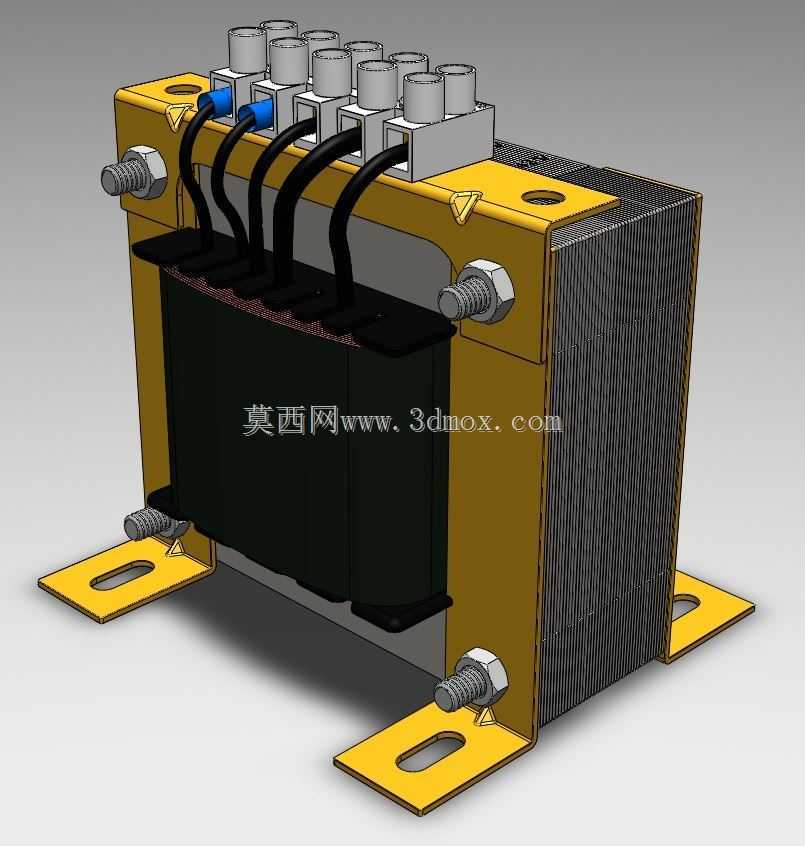

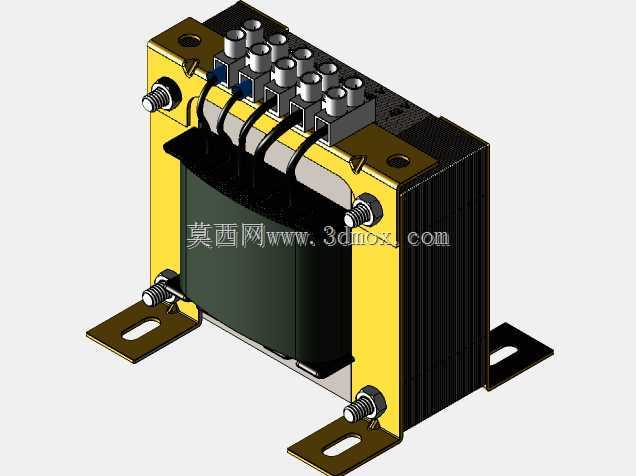

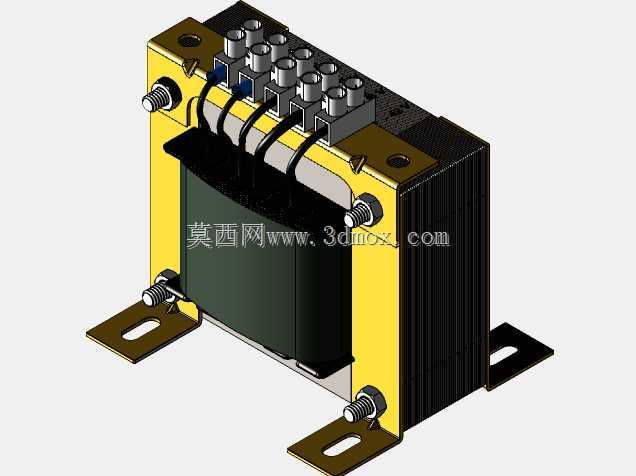

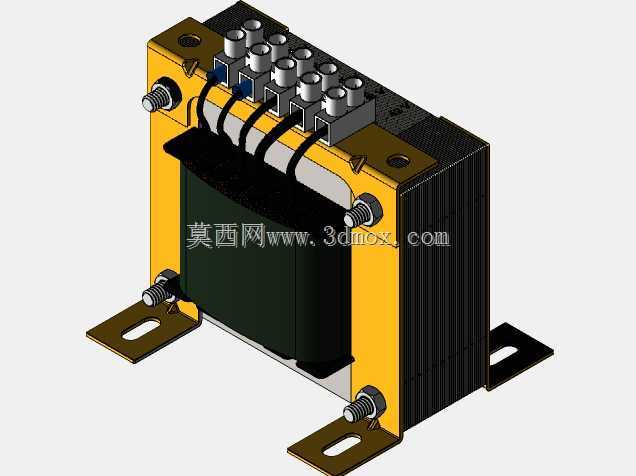

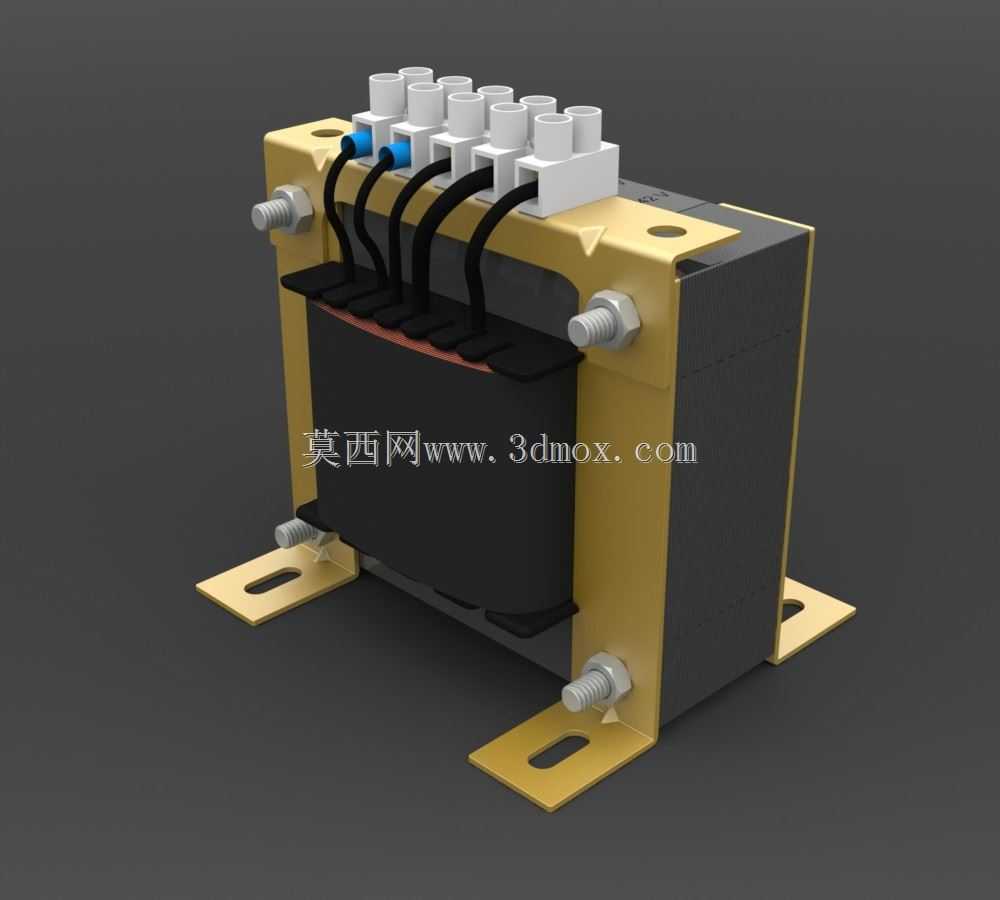

在设计思路上，这款变压器优先考虑工业现场的安装适配性与运行可靠性：主体采用框架式夹持结构，两侧的金色金属安装支架既可以牢牢固定内部的铁芯与绕组组件，避免设备运行过程中因振动导致绕组移位、接线松脱，同时支架向外延伸出带安装长孔的固定脚，能够适配不同安装基面的孔位偏差，降低现场安装的对位难度。整体结构采用紧凑化设计，在保证绕组散热空间的前提下尽可能压缩整体体积，减少在电气柜内的空间占用；铁芯与绕组外部设置了防护结构，可阻挡现场的粉尘、金属碎屑落入绕组缝隙，降低绝缘失效的风险。

从安装边界来看，该变压器的底部安装脚为对称排布，安装孔采用长圆孔设计，可兼容一定范围内的安装孔距调整，适配市面上多数标准电气柜的安装梁尺寸；整体高度控制适配常规低压电气柜的内部层间间距，接线端子全部设置在设备顶部，接线操作时无需挪动设备主体，方便后期的线路检修与接线调整；设备侧面预留的固定螺栓位可额外选配绝缘防护挡板，在多设备并排安装的场景下可进一步提升相邻设备之间的绝缘安全性，适配密集排布的电气柜安装需求。
