Hexcell as4c碳叶片6061合金风涡轮成型模具

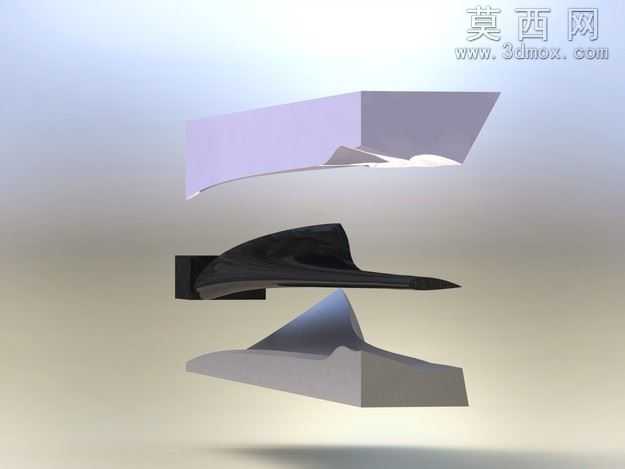

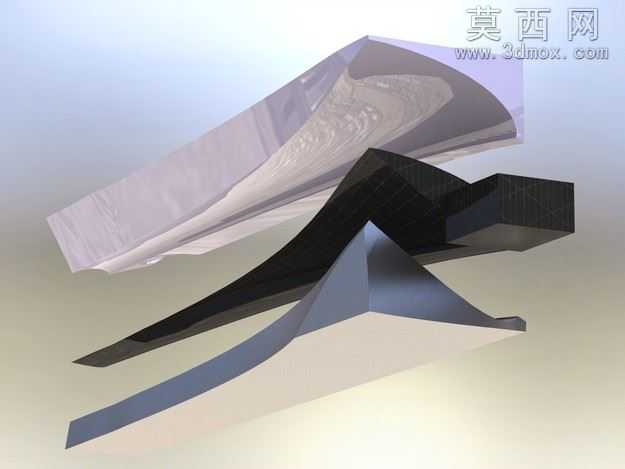

本套模型为风力涡轮叶片专用成型模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格匹配Hexcell as4c碳叶片与6061合金风涡轮构件的成型工艺要求，针对叶片大曲率扭曲翼型的成型难点，对模具的合模定位、型腔曲面精度、脱模导向结构做了专项优化。模型完整还原了模具的上模、下模、型芯三个核心组成部分，型腔曲面完全贴合目标叶片的空气动力学外形，曲面构建过程中通过多段曲率连续的样条曲线拟合叶片的翼型截面，保证成型后叶片表面无折线、无曲率突变，满足风轮转动时的气动性能要求。材质设定上，模具主体对应6061合金加工的模具钢材质，渲染时采用哑光金属质感表现模具加工后的表面状态，叶片样件部分分别赋予碳纤维编织纹理材质与6061铝合金氧化质感，清晰区分模具构件与成型产品的视觉差异。结构设计上，模具设置了精准的合模定位止口，避免合模过程中出现错位飞边，同时在叶片叶尖、叶根等厚度变化较大的位置预留了均匀的排气间隙，保证合金充型或碳纤维铺层固化时的气体顺利排出，减少成型缺陷。设计思路围绕小批量风涡轮叶片的快速成型需求展开，在保证成型精度的前提下尽可能简化模具的装拆流程，模腔边缘做了圆角过渡处理，既减少加工时的应力集中，也能降低脱模时对叶片边缘的损伤。整套模型的装配关系完整，各部件之间无干涉，可直接用于模具加工的工艺参考，也可作为同类叶片模具设计的结构参照，曲面参数可根据不同尺寸的风涡轮叶片需求做快速调整，适配不同功率等级的风力涡轮构件生产场景。
