标准HDMI公头线缆连接接头结构设计

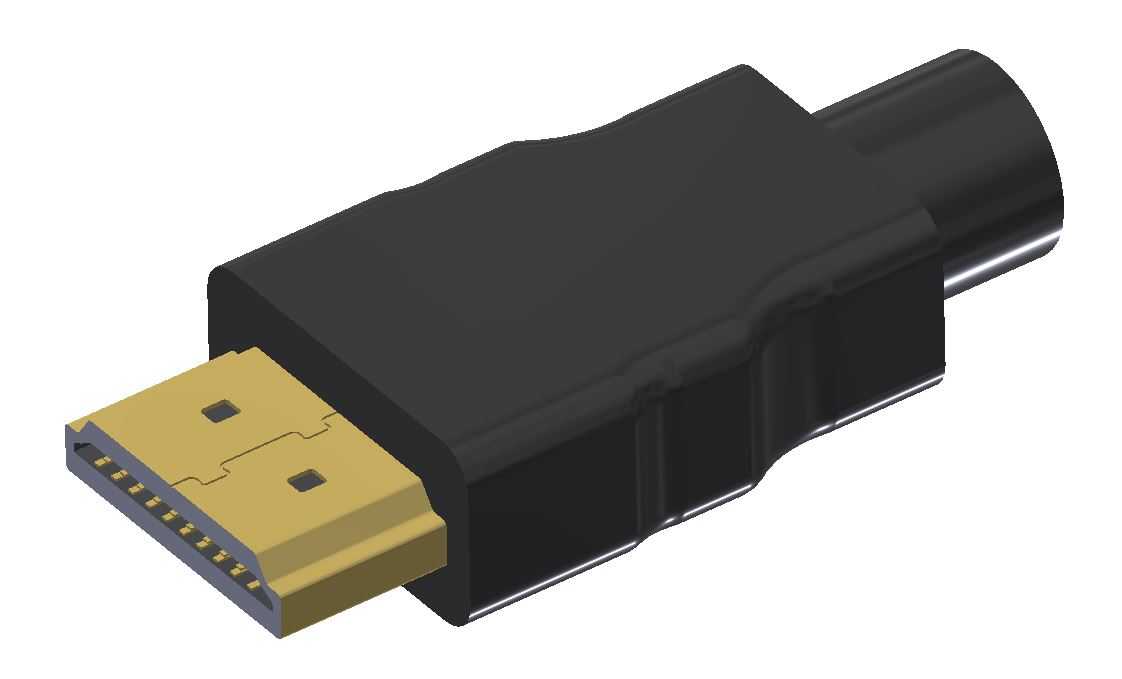

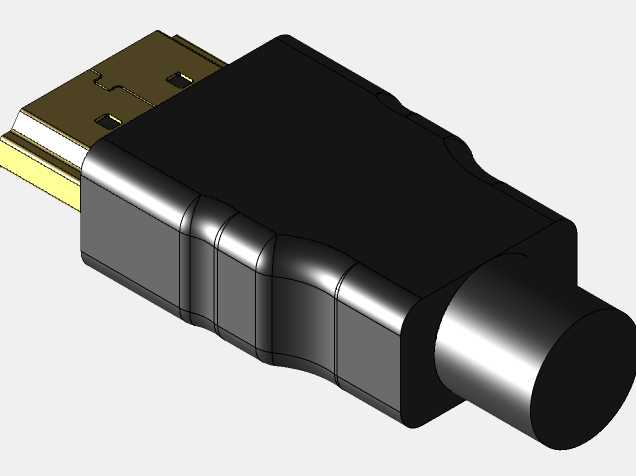

这款HDMI公头接头是高清音视频传输链路中的核心连接部件，广泛应用于消费电子、商用显示、工业视听、家庭影音等场景，承担高清视频、多声道音频信号的有线传输对接功能，可实现显示设备与信号源设备之间的稳定物理连接与信号导通，是高清信号传输场景中普及率最高的接口形态之一。该接头的设计完全匹配通用HDMI接口的插拔适配要求，前端镀金插针区域严格遵循标准HDMI公头的触点排布规范，19个信号触点等距排列在插舌端面，插舌两侧设计有对称的定位凸点，插入母座时可自动对位，避免插针错位弯折，同时保证插拔过程中触点与母座弹片的可靠接触，降低信号传输的接触阻抗，减少信号衰减与丢包风险。接头的外壳采用阶梯式防滑造型，外壳表面设置有多道内凹的防滑筋条，用户插拔施力时可增大手指与接头表面的摩擦力，即便手部有汗渍也能稳定施力，避免插拔过程中打滑导致的接头歪斜、接口损坏问题；外壳尾部做了渐缩的出线过渡结构，可对线芯与接头的连接位置形成应力缓冲，避免线缆弯折时线芯与焊点直接受力断裂，延长接头的弯折使用寿命。在安装边界与尺寸设计上，前端插合区域的宽度、厚度、插合深度完全符合通用HDMI Type A接口的标准尺寸要求，可适配所有标准HDMI母座的安装空间，不会出现与周边接口干涉的问题；外壳整体的握持区域尺寸符合人体工学设计，手指捏持时的受力面积充足，插拔时无需过度施力即可完成对接；尾部出线口的内径适配常规规格的HDMI线缆外被，可兼容多股屏蔽线芯的穿入与固定，内部预留的焊点空间足够完成各信号针脚与线芯的焊接作业，同时预留了屏蔽层接地的焊接位置，可保证接头的电磁屏蔽性能，减少外界电磁信号对高清音视频传输的干扰。接头内部的插针固定基座采用耐高温绝缘材质设计，可承受焊接过程中的高温传导，避免焊接时基座受热变形导致插针移位，同时基座的绝缘性能可避免相邻针脚之间出现信号串扰，保证高频信号传输的稳定性。整体结构兼顾了插拔耐用性、信号传输可靠性与装配便利性，可满足日常高频次插拔的使用需求，适配各类高清信号传输的线缆组装场景。
