锥形中空防滑支撑脚垫结构设计

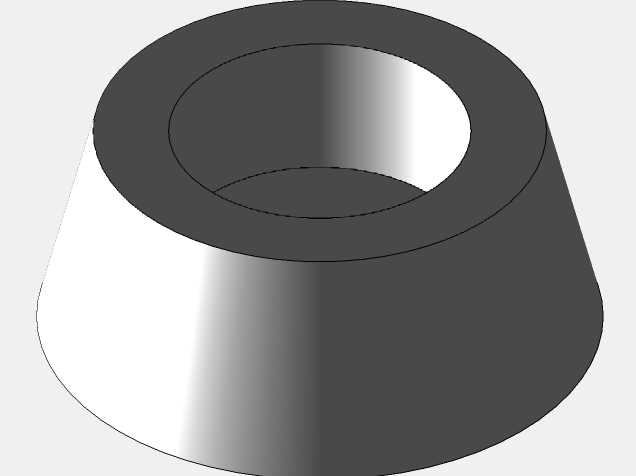

这款锥形中空支撑脚垫，是面向小型设备、桌面仪器、3D打印定制化装机场景设计的接触式缓冲支撑配件，主要应用在需要平稳放置、隔绝硬质接触面磕碰、降低运行振动传递的各类小型机电设备、桌面工装、家用电子电器底部，作为设备与承载面之间的衔接支撑部件使用。从实际用途来看，它既可以垫在小型3D打印机、桌面雕刻机这类存在小幅运行振动的设备底部，吸收设备运行时产生的微幅振动，避免振动直接传递到桌面引发共振噪音，也可以垫在各类定制化机箱、小型检测仪器、桌面置物架底部，防止设备硬质底脚刮花桌面漆面或玻璃台面，同时填补设备底部与接触面之间的微小间隙，避免设备放置出现倾斜、晃动的问题。在功能特性设计上，这款脚垫采用了上窄下宽的锥形台结构，底部接触面积远大于顶部安装面，这种结构可以让支撑重心自然下沉，大幅提升支撑稳定性，即使设备受到轻微的侧向推力，也不容易出现侧滑移位；整体采用中空环形的内腔设计，一方面可以减少实体材料的用量，降低配件自重与制造成本，另一方面中空结构可以在承受设备重量时产生可控的弹性形变，进一步提升缓冲吸振的效果，相比实心结构拥有更好的减振表现，同时中空内腔可以直接嵌套在设备底部的凸起定位柱上，不需要额外的粘接或螺丝固定，安装拆卸都十分便捷。设计思路上，这款脚垫充分考虑了3D打印定制加工的工艺特性，整体没有复杂的倒扣、薄壁锐角结构，所有转角都做了顺滑的圆弧过渡，不需要添加支撑结构就可以直接打印成型，打印完成后不需要复杂的后处理就可以直接投入使用；外侧面采用光滑的锥面设计，没有多余的凸起或凹槽，既不容易积攒灰尘，日常擦拭清洁也十分方便，顶部的环形端面做了微小的平面度处理，和设备底部接触时可以完全贴合，不会出现局部应力集中导致的脚垫过早磨损问题。在外形尺寸与安装边界上，这款脚垫的顶部内环直径适配常见的小型设备底脚定位柱尺寸，外环直径与设备底部的支撑脚外径匹配，底部最大外径经过测算，在常规桌面放置场景下，单脚垫可以稳定承载数公斤的设备重量，整体高度适配大多数小型设备的底部离地间隙需求，既不会因为脚垫过高导致设备重心上移影响稳定性，也不会因为脚垫过薄导致缓冲减振效果不足；安装时只需要将设备底部的定位柱对准脚垫的中空内腔按压到位即可，不需要额外的紧固件，也不需要在设备或台面上打孔，不会破坏设备或承载台面的原有结构，适配绝大多数需要底部缓冲支撑的小型设备安装使用场景。
