M3规格内嵌尼龙圈防松锁紧螺母结构设计

这款M3规格的锁紧螺母是面向小尺寸精密装配场景开发的螺纹紧固零件，主要应用在消费电子内部结构固定、小型仪器仪表装配、微型自动化执行机构连接、精密光学组件锁紧等对螺纹防松性能有较高要求的场景，能够在设备存在持续小幅振动、温度循环变化、装配空间紧凑的工况下，维持稳定的轴向锁紧力，避免普通螺母受振动影响出现回转松脱的问题，保障连接结构的长期可靠性。

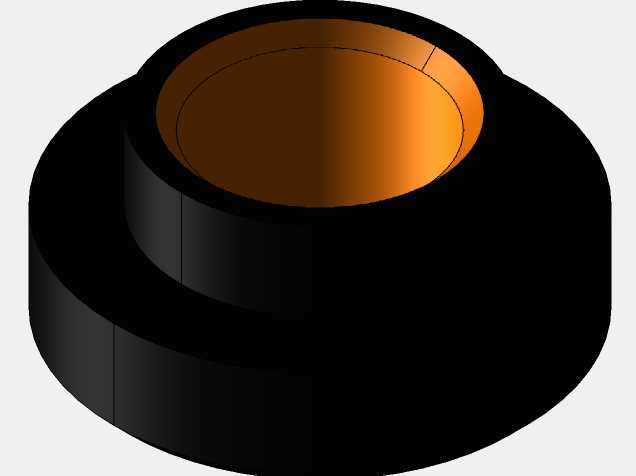

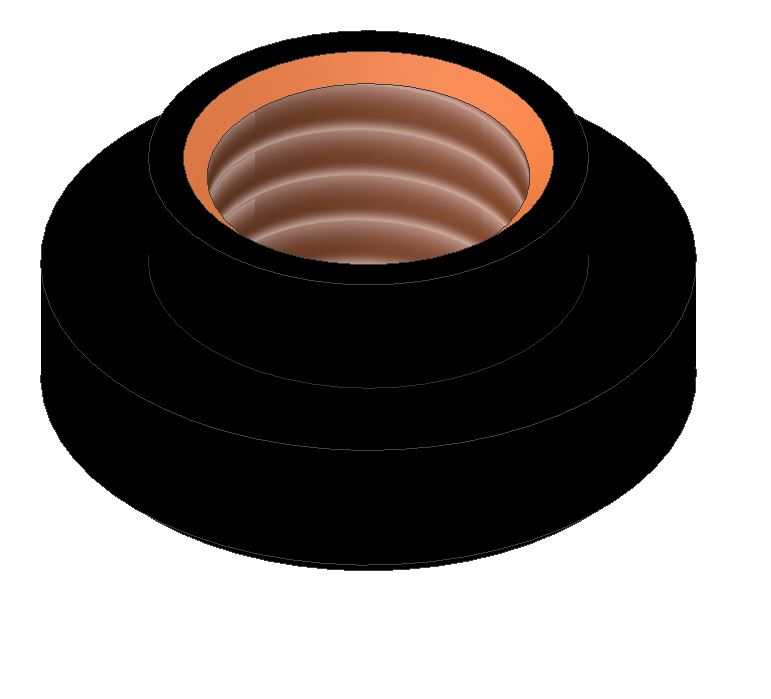

从功能特性来看，这款螺母采用了内嵌尼龙防松圈的结构设计，螺母主体为带阶梯法兰边的金属基体，内螺纹段上端嵌入了一圈过盈配合的橙色尼龙阻尼圈，当外螺纹件拧入螺母穿过尼龙圈位置时，尼龙材料会受螺纹挤压产生弹性形变，紧密贴合在螺纹牙型的间隙中，对螺纹副产生足够的径向抱紧力，同时填充螺纹之间的配合间隙，既可以抵消振动带来的螺纹相对回转趋势，也能在一定程度上提升螺纹连接的密封性能，阻挡微小粉尘、水汽从螺纹配合间隙渗入连接部位。和普通的全金属锁紧螺母相比，尼龙圈式的锁紧结构拧入力矩更平顺，不会刮伤外螺纹表面，也不会因为多次反复拆装出现金属咬合、螺纹卡死的问题，适合需要定期拆装维护的小型装配场景。

在设计思路上，这款螺母优先考虑了小规格螺纹的装配便捷性与防松可靠性的平衡，外形采用阶梯式法兰结构，下端的大直径法兰边可以在锁紧时增大与被连接件表面的接触面积，降低接触面的压应力，避免软质被连接件表面被压溃，同时不需要额外搭配平垫圈使用，减少装配环节的零件数量，提升装配效率。法兰边与螺母主体采用平滑过渡的圆角设计，没有尖锐的加工棱角，既可以避免装配过程中划伤操作人员或相邻的线材、薄壁零件，也能优化冷镦加工时的材料流动性能，降低批量生产的工艺难度。内螺纹采用标准M3公制粗牙螺纹，牙型角度符合通用紧固件标准，能够和市面上所有标准M3外螺纹件通用适配，不需要定制配套的螺栓或螺柱，降低了用户的选型与采购成本。

从安装边界来看，这款螺母的法兰边外径控制在适配M3螺纹的紧凑尺寸范围内，整体轴向高度较低，适合在轴向安装空间受限的紧凑结构中使用，安装时不需要特殊的工装工具，使用常规的小型扳手或套筒即可完成拧紧操作，尼龙圈的阻尼力矩经过设计优化，既能够提供足够的防松阻力，也不会因为力矩过大导致小规格螺纹出现拧入困难或滑牙问题。法兰端面设计有较高的平面度，锁紧后能够和被连接件表面实现均匀贴合，避免出现偏载导致的锁紧力不均问题，在PCB板固定、小型传感器安装、微型电机端盖锁紧等场景中，能够稳定发挥紧固防松的作用，不会因为设备运输、运行过程中的振动出现连接松动失效的情况。
