亚马逊倍思USB-C公头线缆接头结构设计

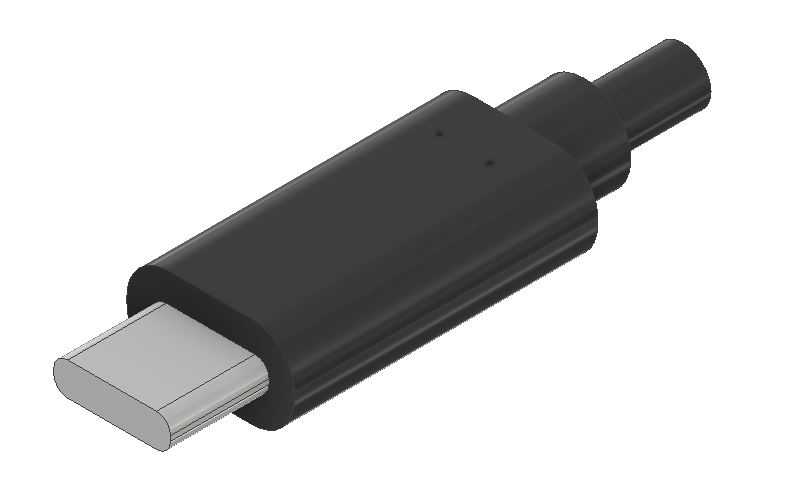

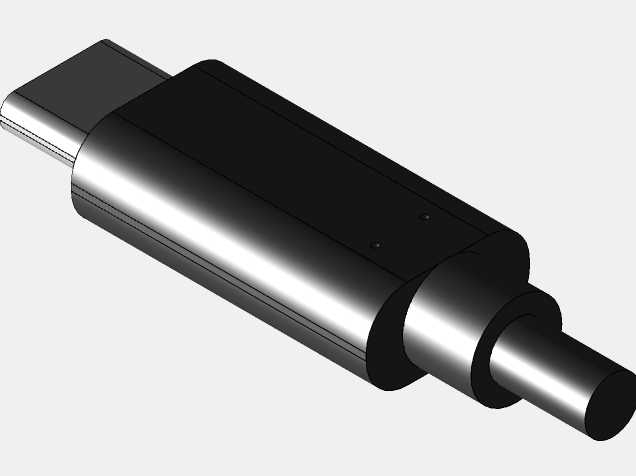

本次设计的USB-C公头线缆接头，主要面向消费电子外设连接场景，适配亚马逊倍思系列常规充电与数据传输线缆，可广泛应用于手机、笔记本电脑、平板、便携数码外设等设备的有线连接环节，承担电力传输与高速数据交互的核心连接功能，是消费电子配套线缆的核心端头部件。在实际使用场景中，该接头需要满足日常高频插拔的耐用性要求，同时适配各类带标准USB-C母座的电子设备，兼顾充电功率承载与高速数据传输的性能需求，既可以支持常规低压大电流的快充场景，也能满足USB协议下的高速数据传输要求，适配日常办公、居家充电、外设扩展等多类使用环境。从产品功能特性来看，该接头采用标准USB-C公头的接触端结构，金属插舌部分严格遵循通用USB Type-C接口的物理规范，保证与各类合规母座的插拔适配性，外部采用绝缘注塑外壳包裹内部金属屏蔽层与接线端子，既可以实现内部导电部件的绝缘防护，也能通过外壳的防滑结构提升用户插拔操作的握持手感，尾部的线缆衔接位置做了渐缩式的应力释放结构，能够缓解线缆弯折时对接头根部的应力集中，大幅降低日常使用中线缆端头断裂、接触不良的故障概率。在设计思路上，整体结构优先考虑量产加工的工艺可行性，外壳部分采用常规注塑成型的结构设计，内部端子排布遵循标准接口的引脚定义，在保证接口尺寸合规的前提下，尽可能压缩接头整体的外形体积，避免接头体积过大干扰设备相邻接口的使用；内部结构预留了屏蔽层安装空间，能够降低信号传输过程中的电磁干扰，保证数据传输的稳定性，同时内部接线位置做了限位结构，方便生产过程中线缆芯线与端子的焊接定位，提升组装效率与成品一致性。从外形尺寸与安装边界来看，接头金属插舌部分的尺寸完全符合USB Type-C公头的通用标准尺寸，插合长度满足标准接口的插入深度要求，外壳部分的最大外径控制在常规线缆接头的通用尺寸范围内，不会出现与设备接口周边结构干涉的问题，尾部线缆衔接位置的内径适配常规线径的多芯屏蔽线缆，应力释放段的长度经过优化，既能够提供足够的弯折缓冲能力，也不会因为长度过长影响接头在狭窄空间内的使用，整体外形采用圆润无棱角的设计，避免插拔过程中划伤设备外壳或者用户手部，外壳表面做细微的磨砂质感处理，提升握持摩擦力的同时也能减少日常使用中的指纹残留与表面划痕。
