标准机架式工业测控机箱结构设计

这款机架式工业测控机箱，主要面向工业现场的信号采集、设备状态监测与分布式控制场景设计，可直接嵌入标准19英寸工业机柜安装，适配车间产线控制、电力站点监测、实验室测试台搭建等多类使用环境，作为整套测控系统的硬件承载壳体，为内部的采集板卡、主控模块、供电单元提供可靠的物理防护与规整的对外交互接口。

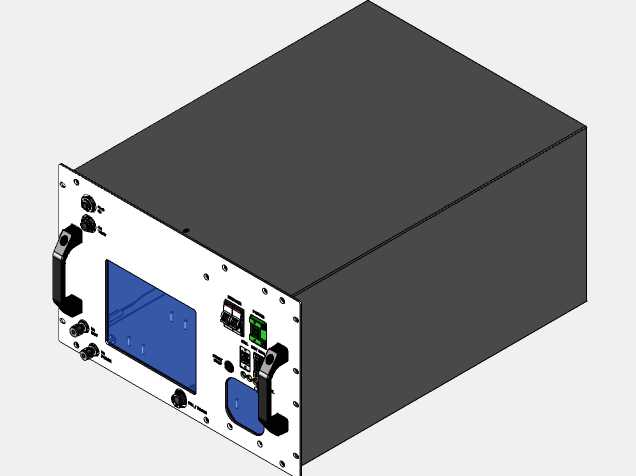

从实际用途来看，该机箱可容纳多块功能插卡，前面板集成的显示区域可实时展示采集到的温度、压力、转速等工业参数，配套的操作按键与接口可实现现场参数调试、外设直连、数据导出等操作，两侧的嵌入式把手方便设备抽拉维护，面板上的固定孔位可在设备推入机柜后完成锁紧固定，避免现场振动导致的设备移位、接口松动问题。

在功能特性设计上，前面板做了功能分区规划：显示区域做了内嵌式安装槽，可适配不同尺寸的工业显示屏，周边预留的按键安装位可根据实际功能需求配置功能按键、状态指示灯与调节旋钮；接口区域集中布置了通讯接口、电源接口、信号输入输出端子，不同类型接口做了位置区隔，避免现场接线时出现插错、线缆缠绕的问题；面板边角做了圆弧过渡处理，避免安装维护时划伤操作人员，所有外露金属件都做了导电氧化处理，兼顾防锈能力与电磁屏蔽性能，可降低工业现场复杂电磁环境对内部电路的信号干扰。

设计思路上，整体采用分体式拼接结构，箱体主体采用弯折成型的金属板材，兼顾结构强度与轻量化需求，前面板采用独立加工后与箱体主体锁合的方式，方便后期内部元器件的装配与检修；内部预留了标准板卡安装导轨与固定柱位，可适配不同尺寸的功能板卡安装，同时预留了走线空间与散热风道位置，可根据功耗需求选配风冷散热组件，保证长时间连续运行时的内部温度处于合理区间。

在外形尺寸与安装边界上，整体严格遵循标准机架式设备的安装尺寸规范，宽度适配19英寸机柜的安装立柱间距，高度符合标准U位尺寸模数，深度控制在常规机柜的容纳范围内，安装耳的孔位与标准机柜立柱孔位完全匹配，无需额外加工转接件即可完成固定；箱体后侧预留了对外接线的出线空间与通风开口，安装时只需预留对应深度的机柜仓位，完成前后固定与接线即可投入使用，可大幅降低现场安装的适配成本与施工难度。
