亚克力板材热压成型加工专用设备结构

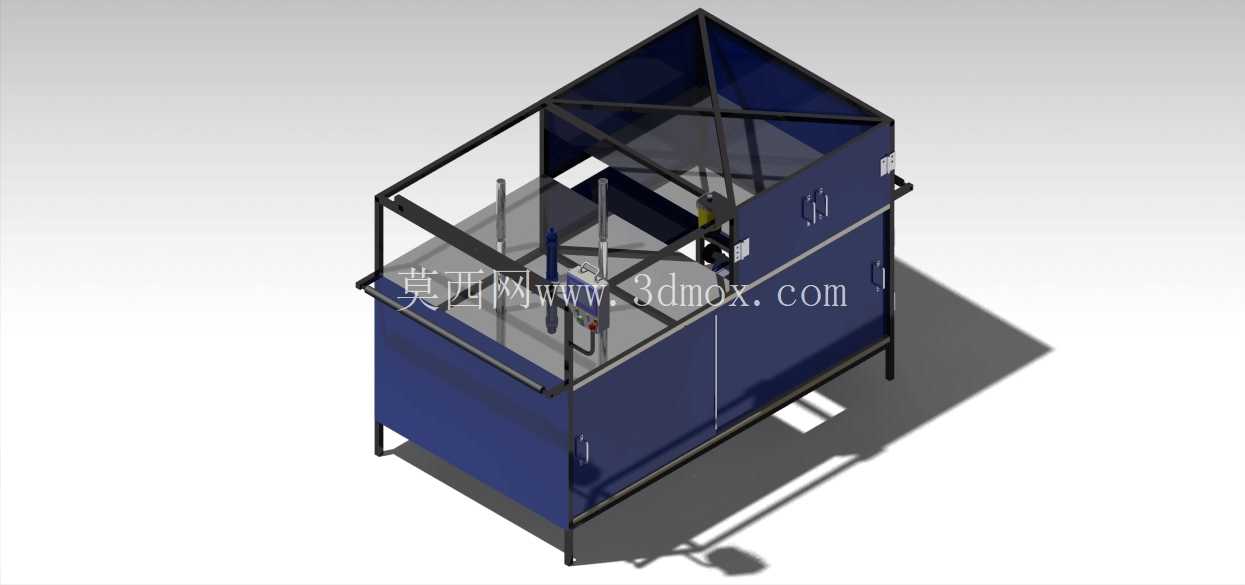

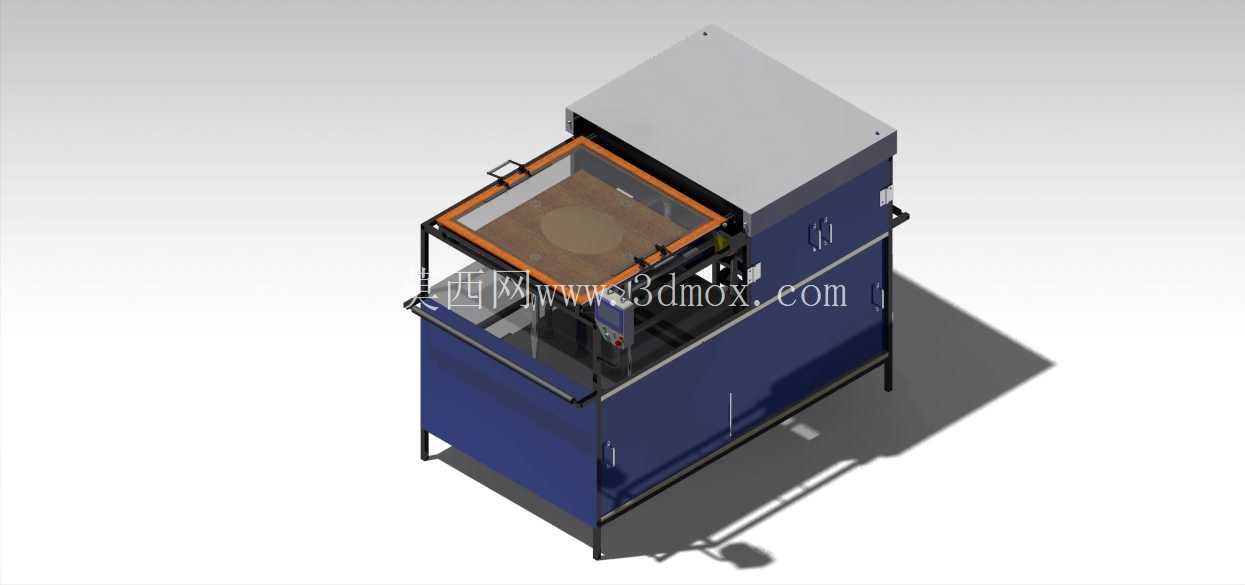

　　这款亚克力成型设备主要面向广告标识制作、工艺品加工、小型塑料制品成型场景，针对亚克力板材加热后软化压型的工艺需求设计，可完成平面亚克力板的曲面定型、边缘压合、局部凹凸成型等加工工序，替代传统手工烤软后靠模定型的低效作业模式，大幅降低亚克力热成型的废品率。从结构布局来看，设备采用立式柜式集成设计，下部为机架与电气控制容纳舱，上部为成型作业工位，整体占地尺寸适配中小型加工车间的工位排布，无需额外做地基固定，放置于平整硬化地面即可完成安装调试，设备底部预留可调支撑脚，可适配地面10mm以内的平整度误差，安装时无需额外加工预埋件。

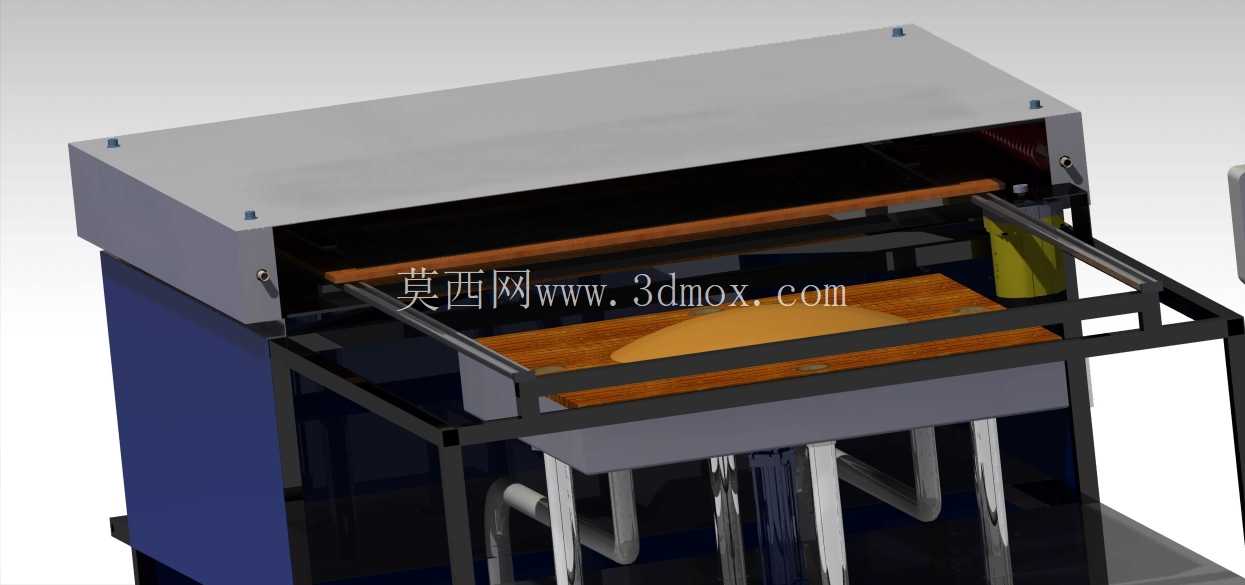

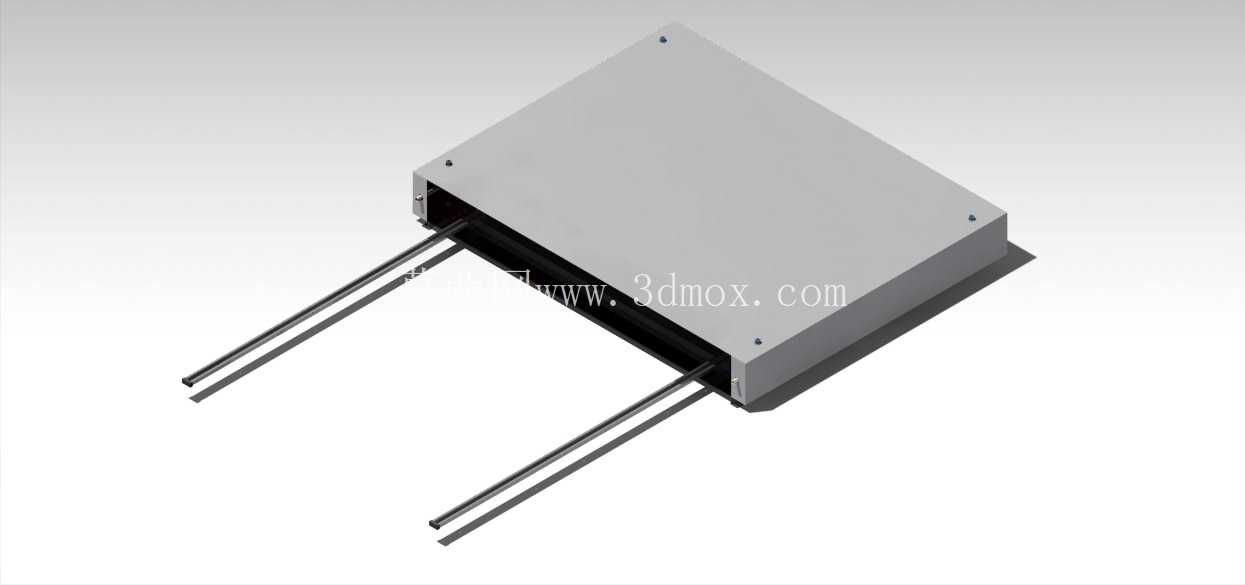

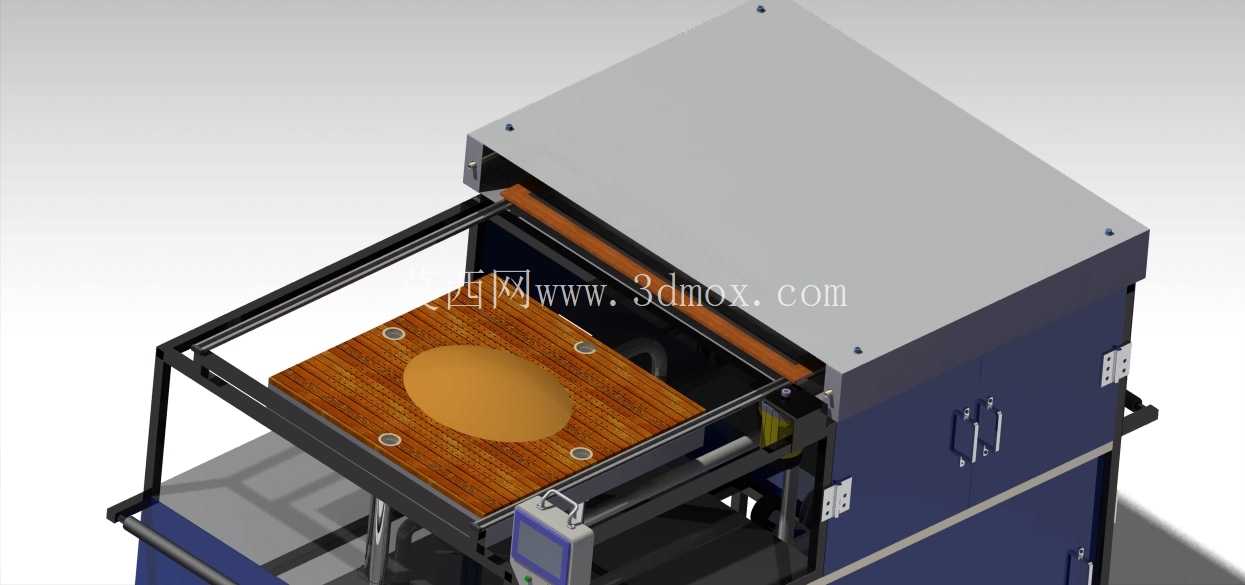

　　作业工位设置带防护边框的透明观察窗，既可以在成型过程中观察板材软化与压合状态，又能避免加热过程中人员误触高温区域造成烫伤，观察窗采用可翻转开合结构，方便上下料操作与模具更换，开合位置设置阻尼支撑结构，开启后可自动保持开度，无需额外支撑件。设备的压合执行机构采用垂直导向布局，导向柱布置于工位四角，保证压合过程中压力均匀分布，避免亚克力板材因受力不均出现厚薄偏差、局部应力发白的问题，加热模块集成于压合工位周边，采用非接触式辐射加热，可根据亚克力板材厚度调整加热功率与加热距离，适配2mm到20mm厚度范围的亚克力板材加工需求。

　　设计过程中重点考虑了亚克力材料的热变形特性，加热区域的温度场做了均化处理，避免局部温度过高造成板材起泡、碳化，温度控制模块预留多段温度曲线设置接口，可针对不同牌号、不同厚度的亚克力材料设置对应的升温、保温、冷却参数，压合行程设置软限位与硬限位双重保护，防止压合过度造成模具损坏或者板材报废。设备侧面设置维护检修门，内部的电气控制元件、气动管路（若采用气动压合结构）、加热接线端子都预留了足够的检修操作空间，日常维护时无需拆解主体机架即可完成易损件更换与线路检查，柜体下部预留走线槽与散热通风口，保证长时间连续作业时内部电气元件的工作温度处于合理区间。

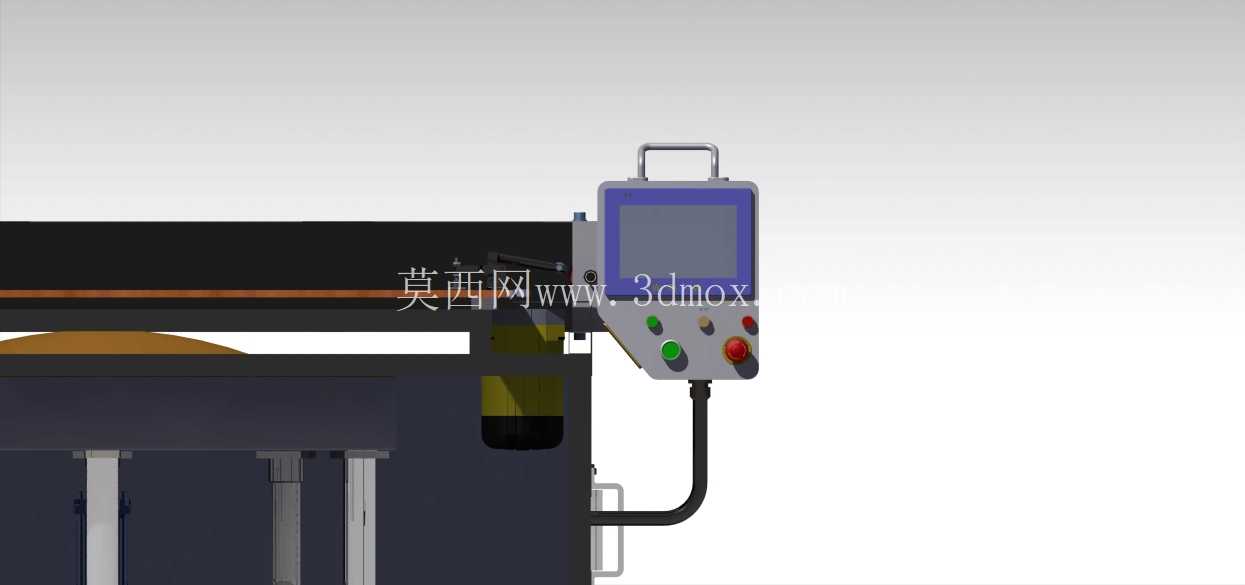

　　从实际使用场景来看，这款设备可适配不同的成型模具，完成亚克力灯箱弧形面板、亚克力展示架曲面部件、亚克力工艺品浮雕压型等多种产品的加工，相比大型吸塑成型设备，它的占地面积更小，能耗更低，适合小批量多品种的亚克力制品加工场景，换模过程无需专用吊装工具，单人即可完成模具更换与参数调整，适配小型加工厂、广告制作门店的生产需求。设备的操作控件布置于工位前侧的人体工学高度位置，操作人员站在设备正前方即可完成所有参数调整与启停操作，无需大幅度俯身或者抬手，降低长时间操作的疲劳感，急停按钮设置于最易触碰的位置，出现异常情况时可一键切断设备动力输出，保障作业安全。在结构强度设计上，设备机架采用方管焊接框架结构，外部覆盖钣金护板，焊接后做去应力处理，避免长时间使用后机架变形影响压合精度，压合工作面采用精加工钢板，平面度控制在0.1mm/㎡以内，保证成型后亚克力板材的表面平整度，不会出现压痕、局部凹陷等外观缺陷。
