六轴工业机械臂结构三维设计方案

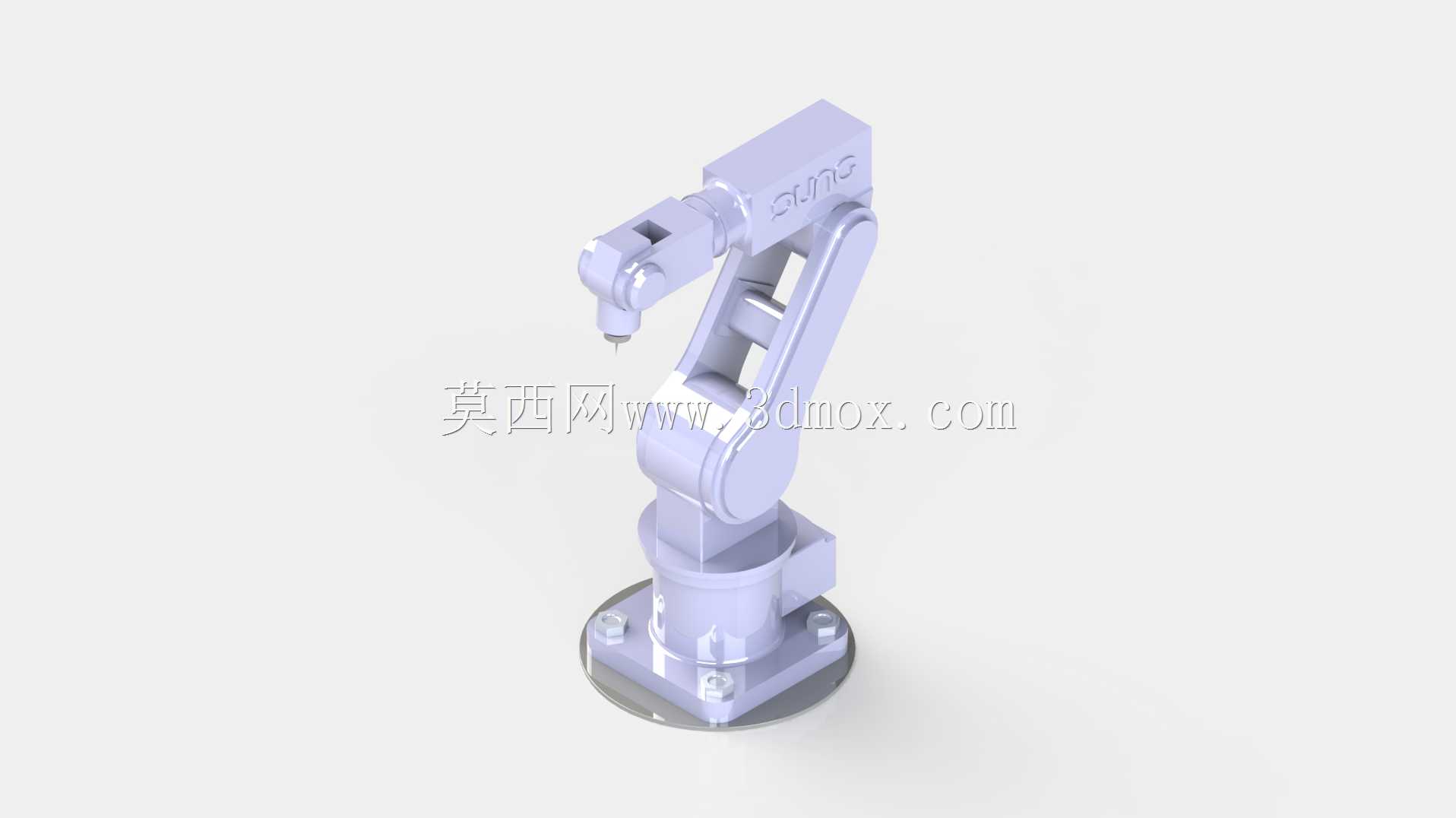

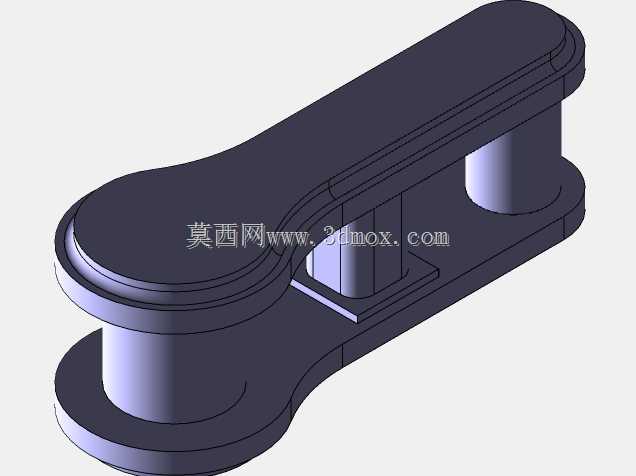

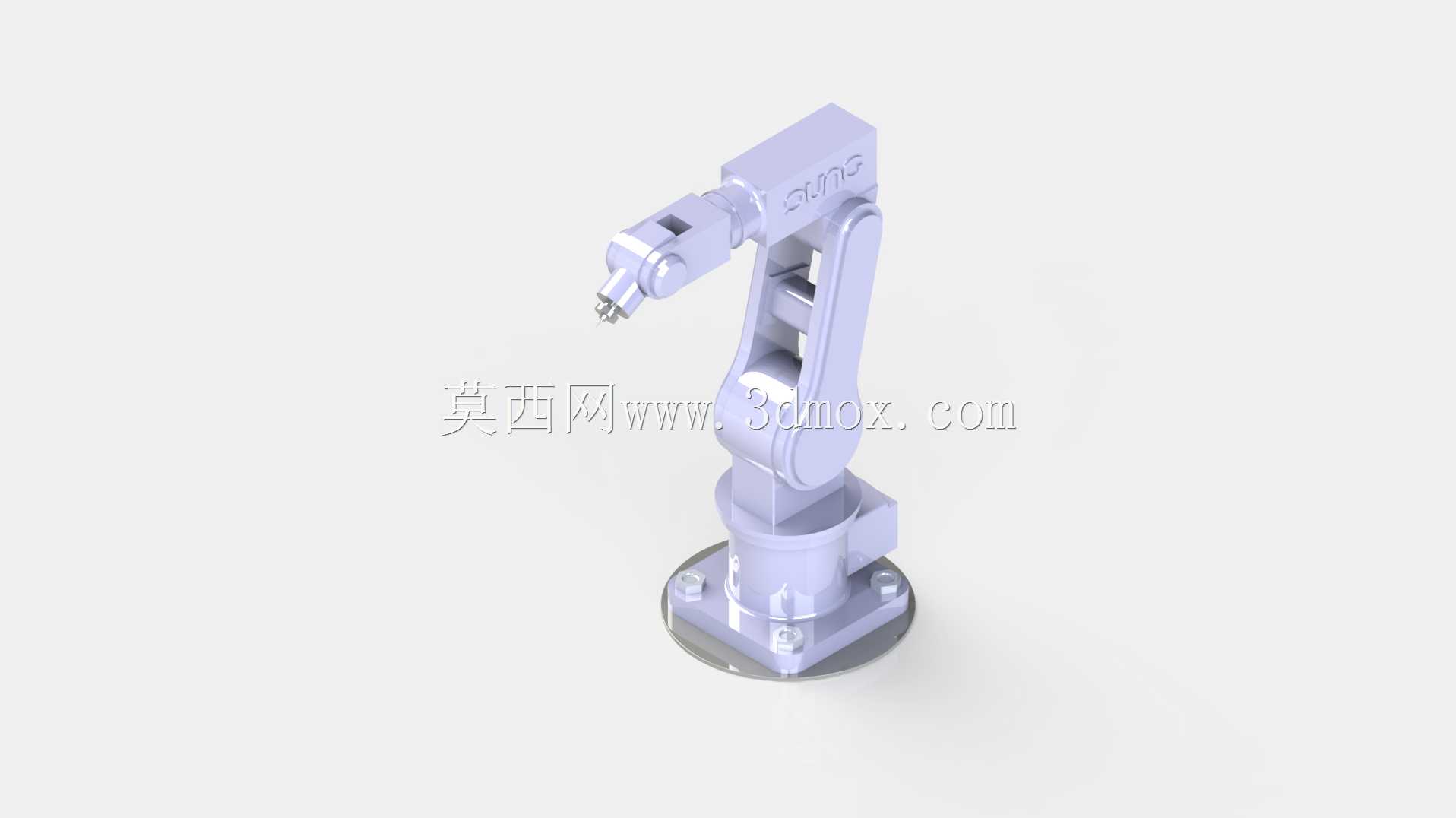

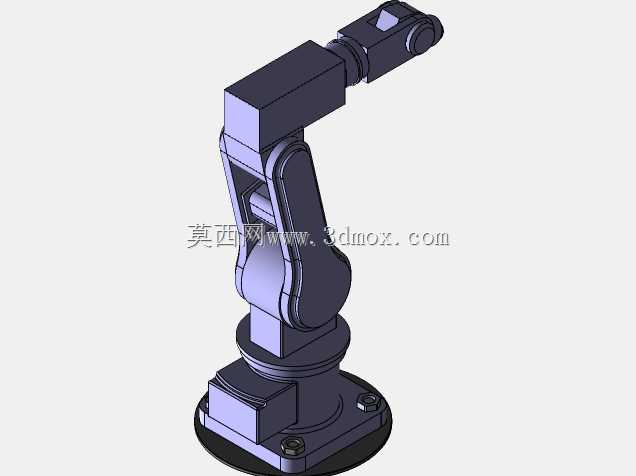

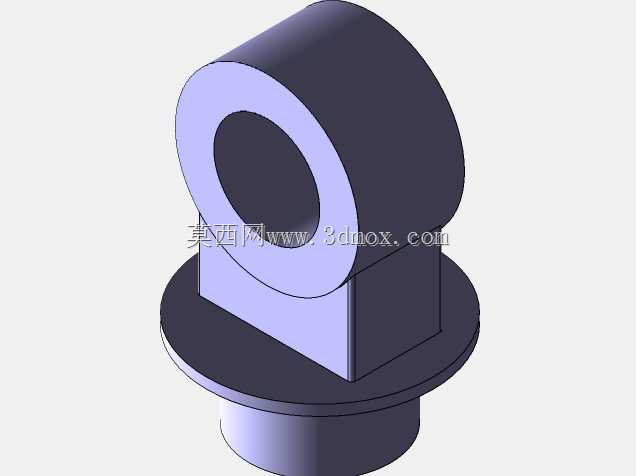

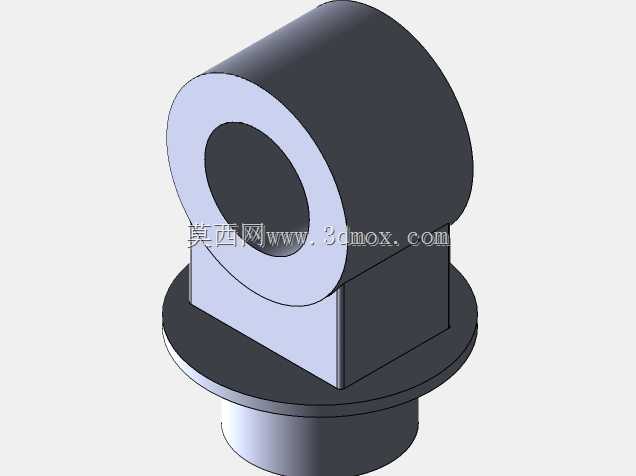

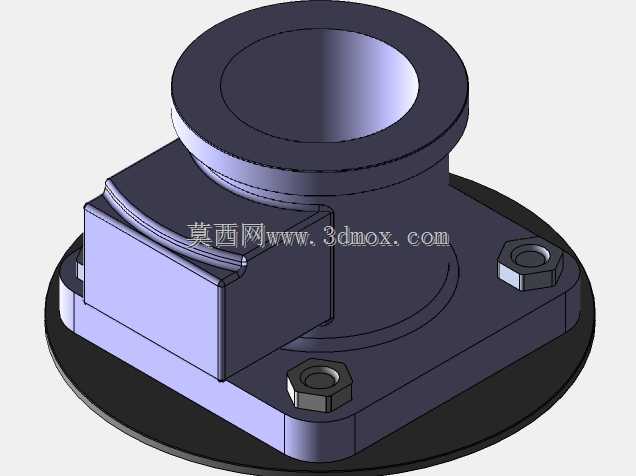

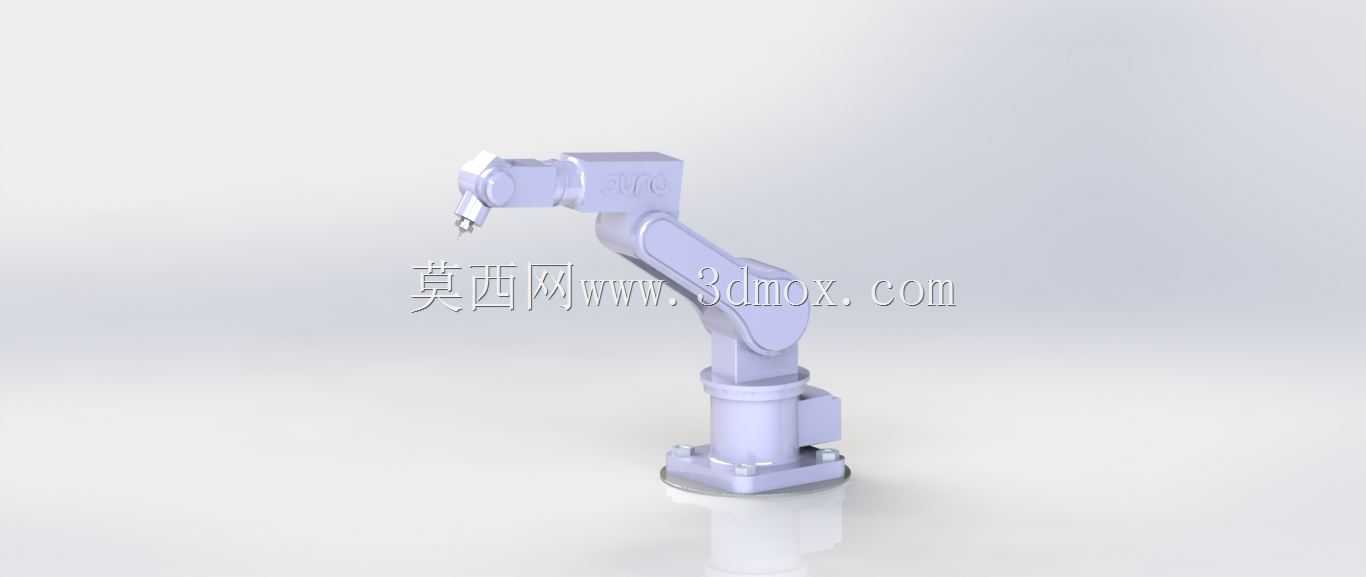

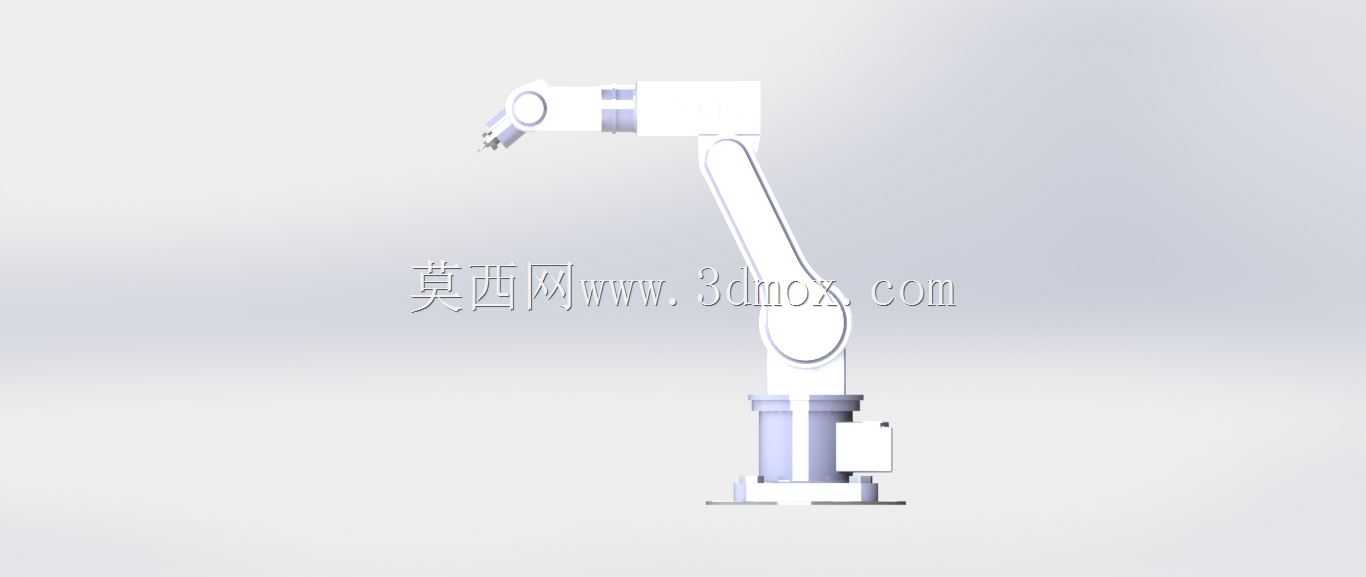

　　这款多关节机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，在3C电子装配、小型零部件上下料、涂胶点胶、轻量搬运等场景中，这类臂展适配600mm作业半径的机型是产线升级的核心执行单元。从结构布局来看，整机采用串联关节式构型，底座通过法兰盘与安装基面固定，安装孔位按照通用工业机器人的安装规范排布，底座回转关节承担整机水平方向的姿态调整，内置的走线通道将动力线缆与信号线缆完全收纳在结构内部，避免作业过程中线缆剐蹭周边工装夹具，也能减少车间粉尘、切削液对线束的侵蚀。大臂与底座的连接关节承担俯仰方向的力矩传递，设计时充分考虑了臂展全伸状态下的末端负载力矩，关节处的支撑结构采用对称式加强筋布局，既控制了整体结构重量，

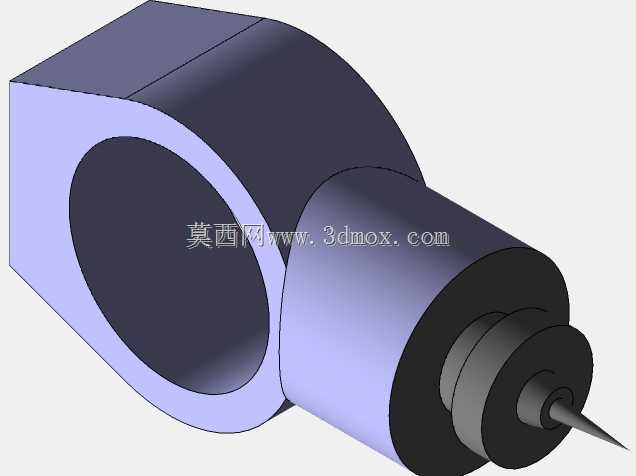

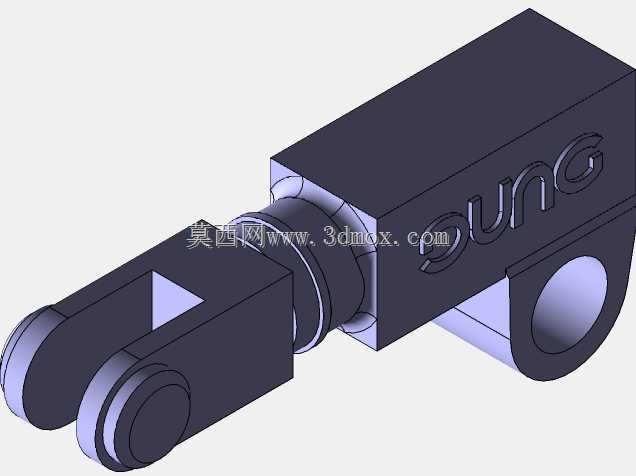

　　又能保证额定负载下的结构形变量控制在精度允许范围内，不会因为长期负载作业出现结构蠕变影响重复定位精度。小臂与大臂的连接关节、腕部的三个旋转关节，分别负责调整末端执行器的空间姿态，腕部的中空设计可以兼容不同类型的末端执行器走线，不管是搭载气动夹爪、电动吸盘还是涂胶枪头，都能直接通过腕部的走线孔完成管线布置，不需要额外在臂体外侧固定走线架。从安装边界来看，底座的安装法兰直径适配行业通用的安装基座尺寸，整机在零位姿态下的投影尺寸可以适配多数紧凑型产线的工位布局，不会占用过多的产线空间，臂体在全行程运动过程中的干涉边界经过反复校核，在额定作业半径内不会与周边常见的工位护栏、输送线体发生运动干涉。设计过程中对每个关节的运动行程做了合理限位，

　　既保证了作业范围覆盖常见的工位需求，又避免了关节超程导致的内部线缆拉扯、结构碰撞问题。关节处的连接面均采用定位止口设计，在装配环节可以快速保证各段臂体的同轴度，降低装配调试的难度，也方便后期的维护拆解，不需要复杂的专用工装就能完成关节部件的更换。这类机械臂在实际产线应用中，通常搭配输送线完成工件的流转对接，在装配工位可以完成螺丝锁付、小件插接等精细作业，在加工工位可以完成工件的上下料取放，相比传统的专机设备，它的柔性更强，只需要更换末端执行器、调整运动路径就能适配不同规格产品的生产需求，不需要对硬件结构做大规模改动。结构设计时充分考虑了不同工况的受力情况，臂体的截面形状采用变截面设计，在受力较大的关节连接处适当增加壁厚，

　　在受力较小的臂体中段做轻量化挖槽处理，平衡整机刚性与运动惯量，让关节驱动单元的负载更合理，提升运动过程中的平稳性，减少高速启停时的抖动问题。底座的底部预留了电气接口的安装位置，可以将动力、通讯、气源接口集中布置，方便现场布线与快速接驳，减少产线安装时的管线整理工作量。腕部末端的连接法兰采用通用的接口尺寸，可以直接适配市面上多数标准末端执行器，不需要额外做转接法兰设计，降低用户的配套成本。在运动范围校核上，针对常见的工位布局做了模拟验证，比如在机床上下料场景中，臂体可以顺利伸到机床工作台的取件位置，收回时不会与机床的安全门、夹具发生碰撞；在装配工位上，腕部可以调整到垂直向下、倾斜等多种姿态，满足不同装配角度的作业需求。整体结构没有多余的装饰性设计，所有的外形结构都服务于功能需求，外表面的平整设计也方便车间日常的清洁维护，不容易积留生产过程中产生的粉尘、碎屑。
