航空航天用跨声速风洞试验段结构设计

　　跨声速风洞是航空航天领域开展飞行器气动性能验证的核心地面试验设施，本次设计的试验段作为风洞系统的核心功能区段，承担着模拟跨声速飞行环境、获取被测模型气动参数的关键作用，可覆盖0.8-1.2马赫数区间的流场模拟需求，适配翼型、缩比飞行器模型、机载外挂部件等多类测试对象的试验场景，为飞行器气动外形优化、飞行性能预判提供可靠的地面试验数据支撑。

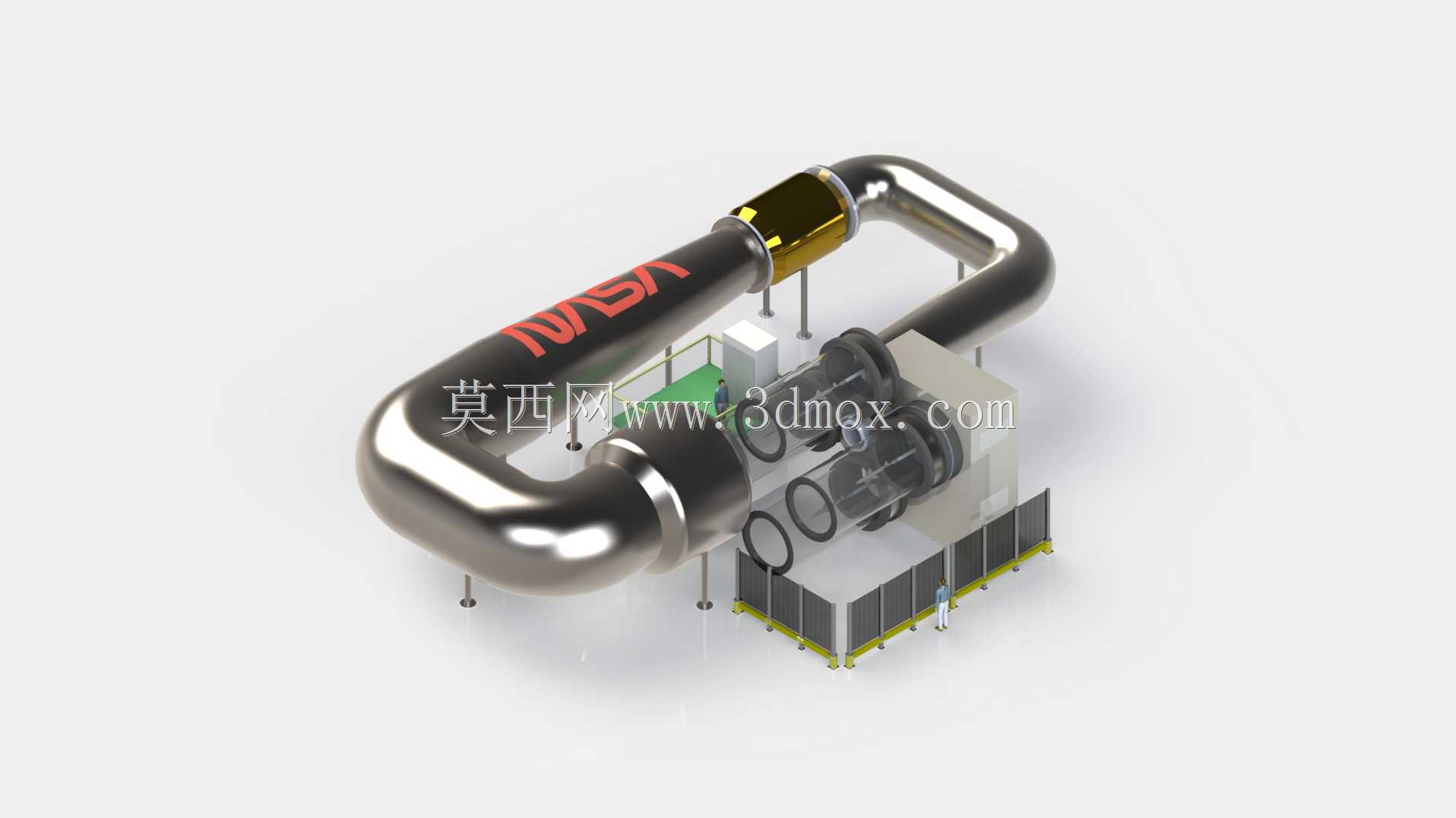

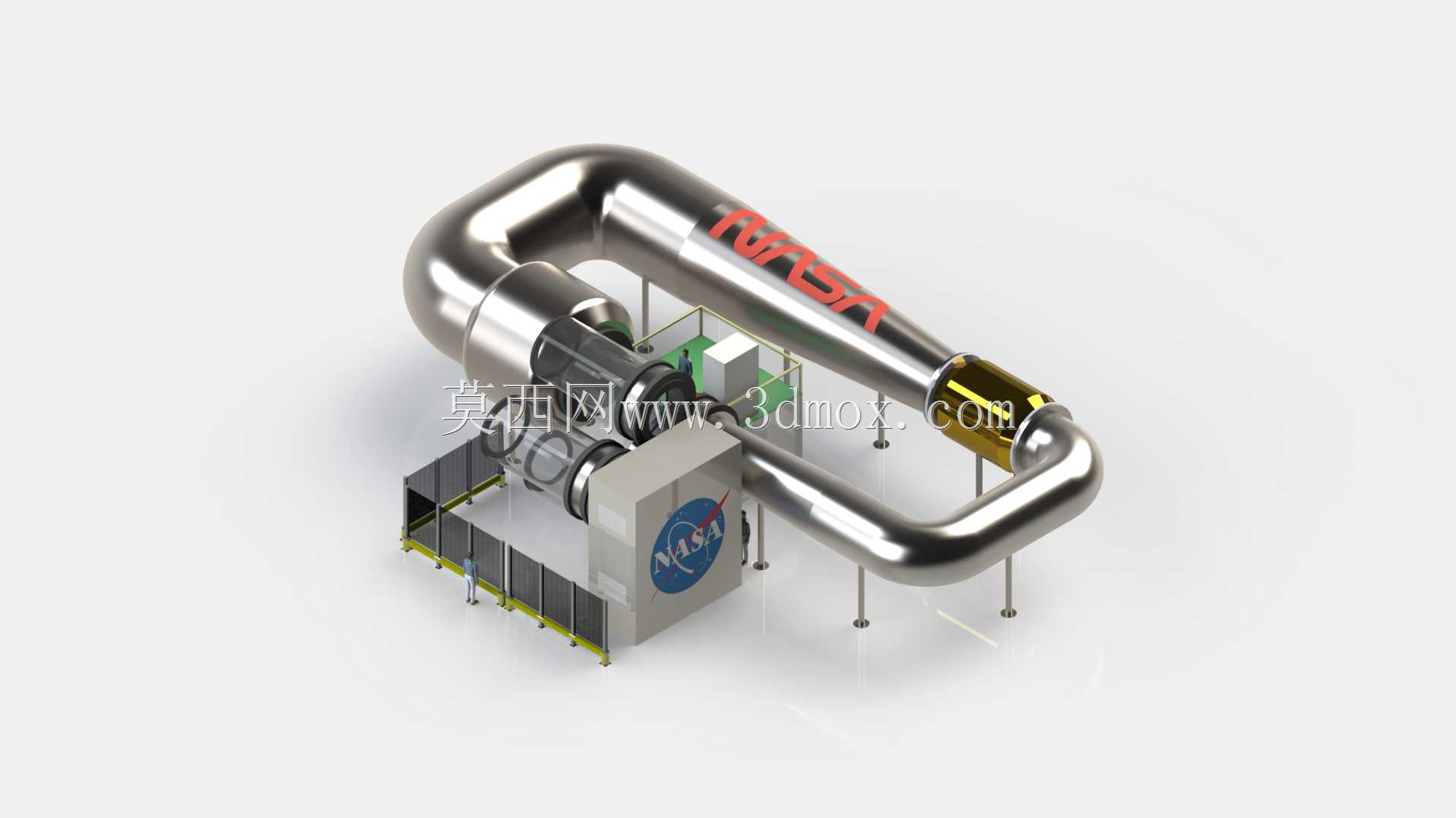

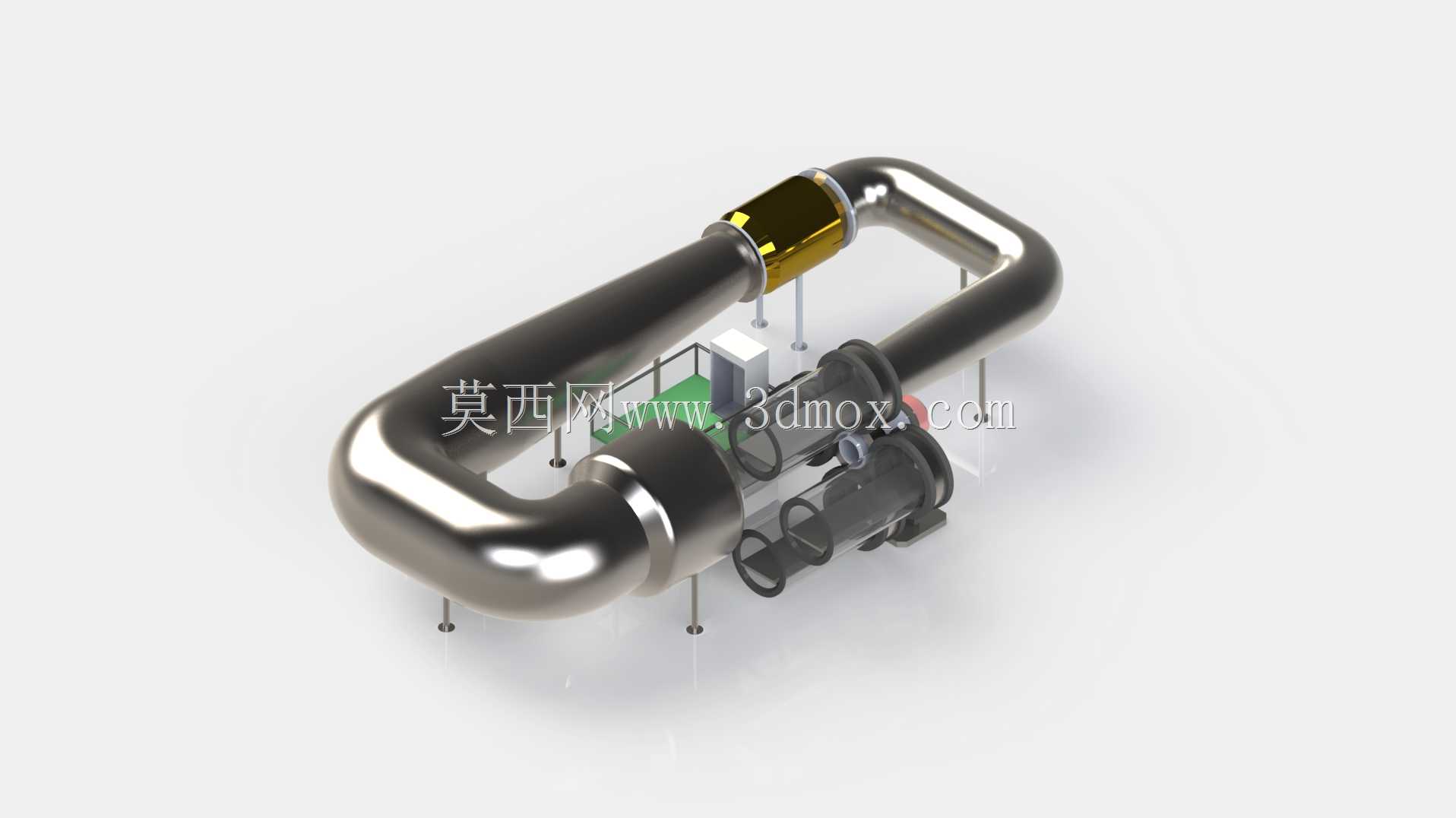

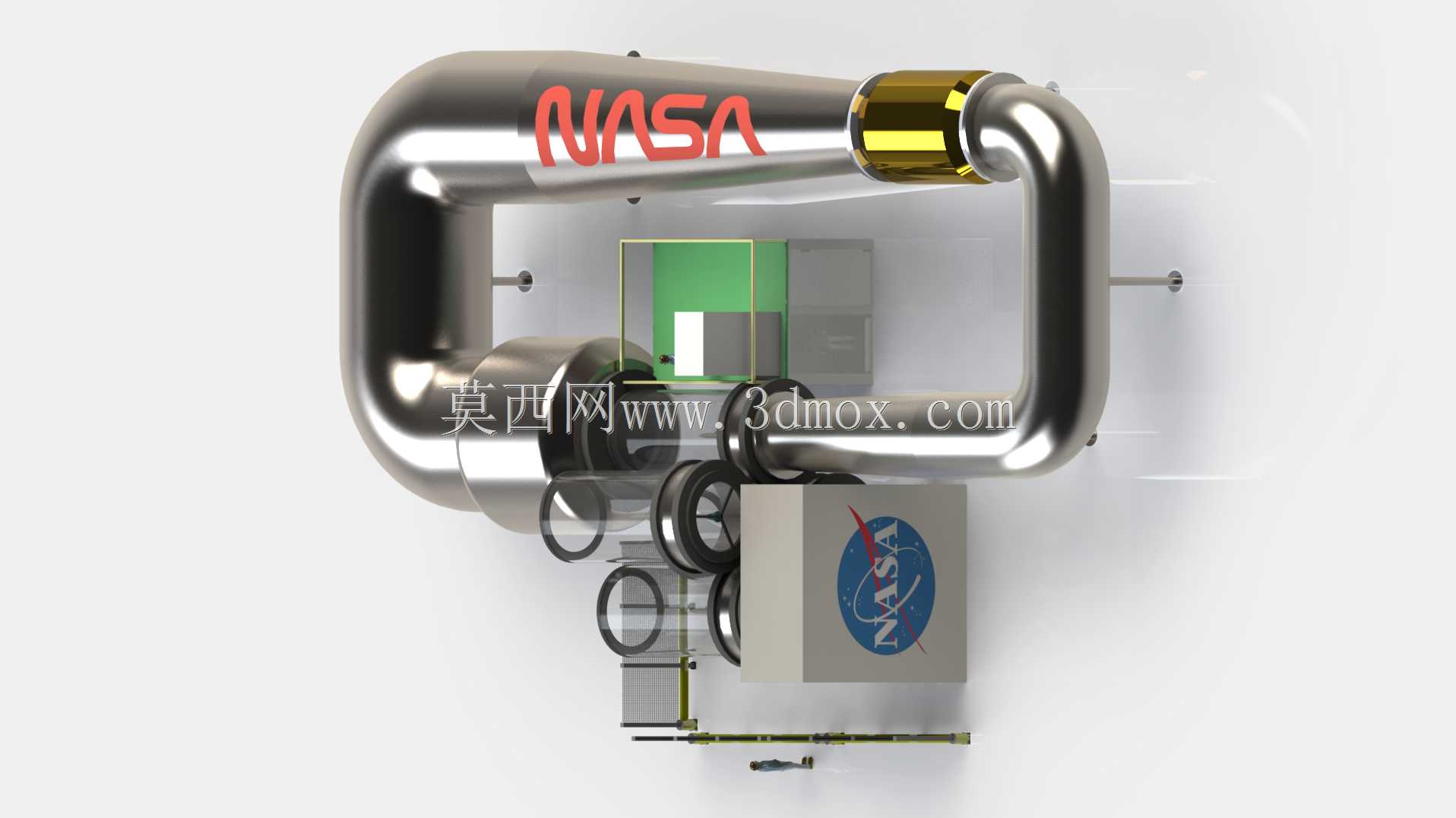

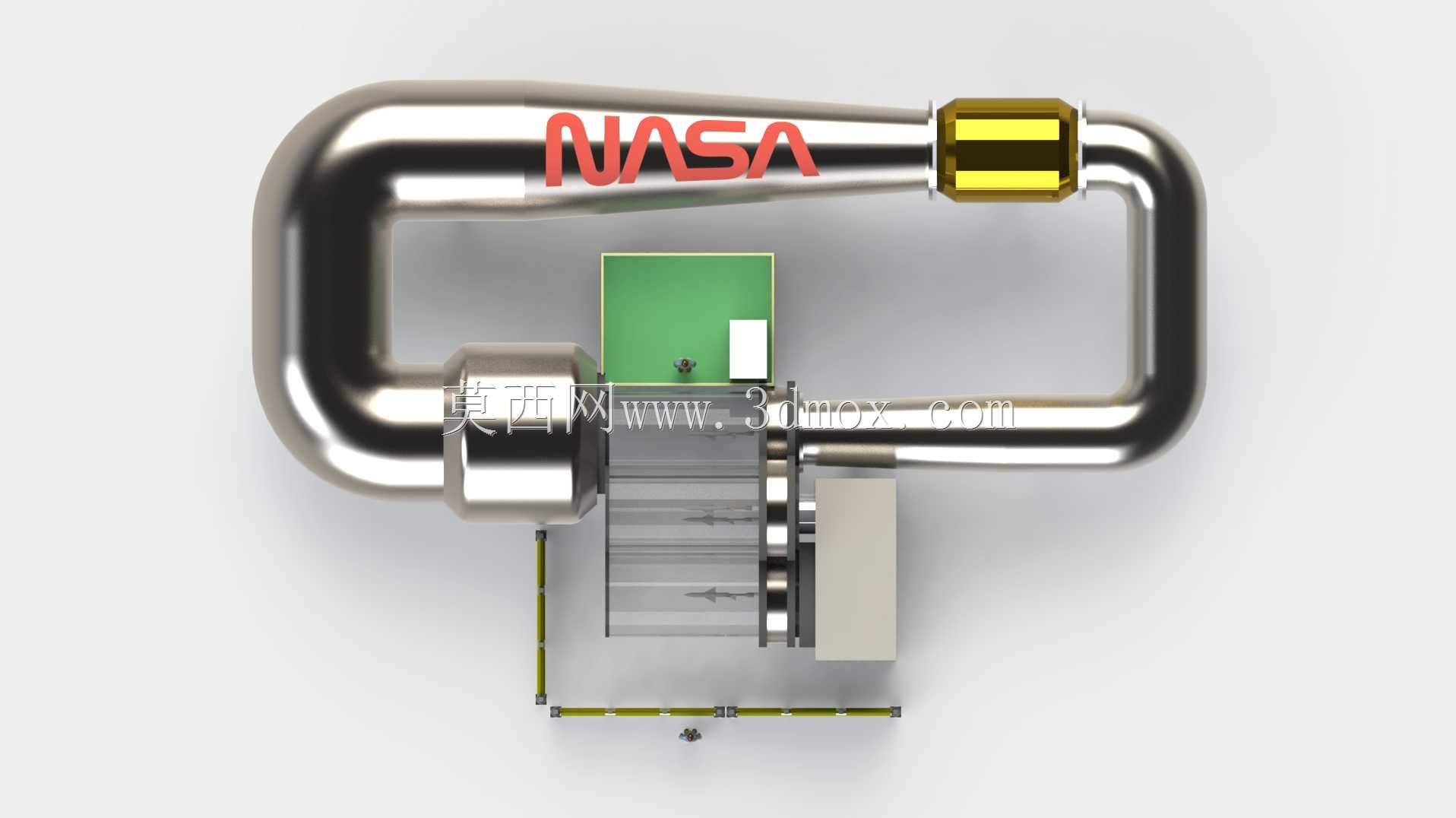

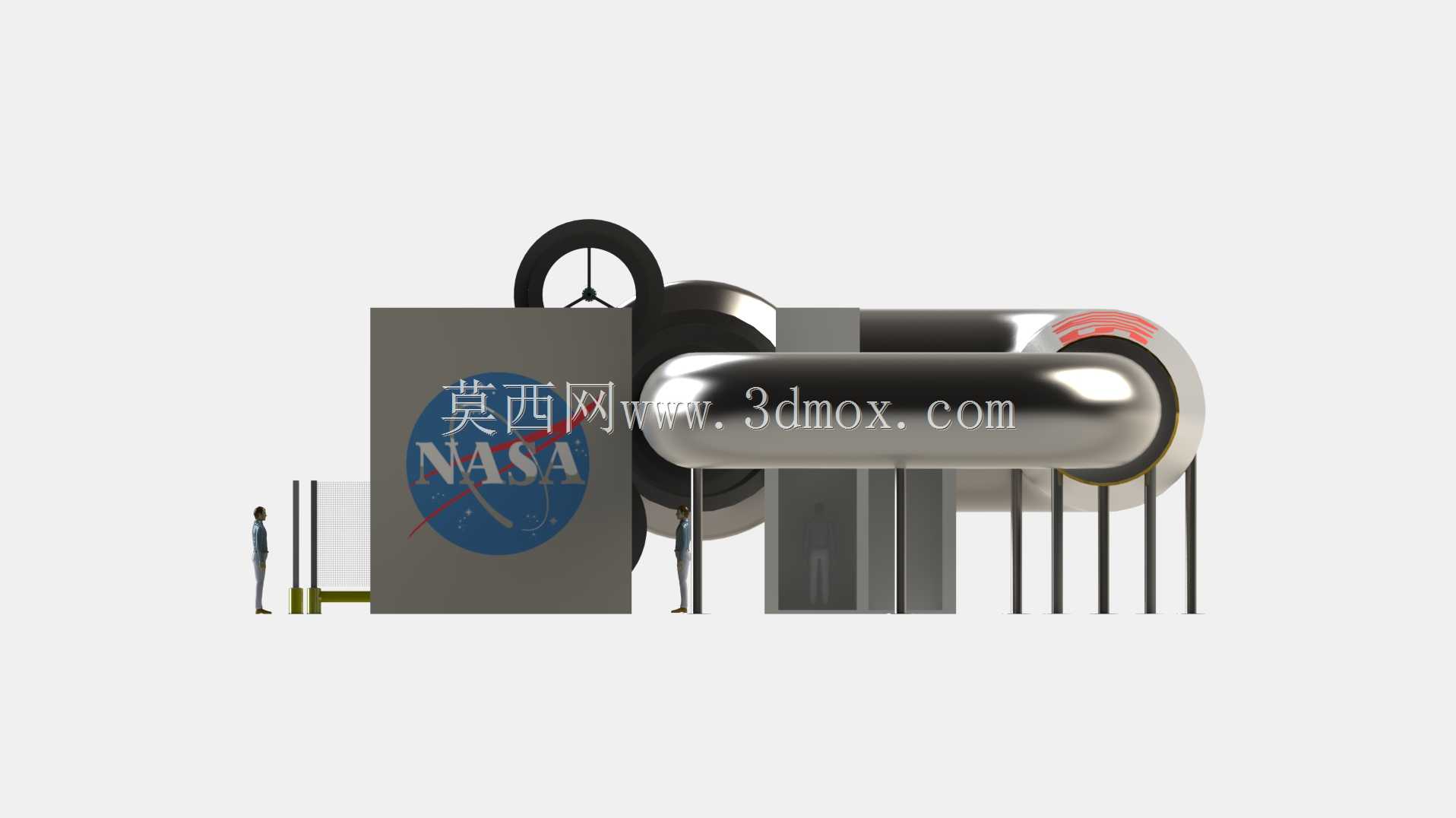

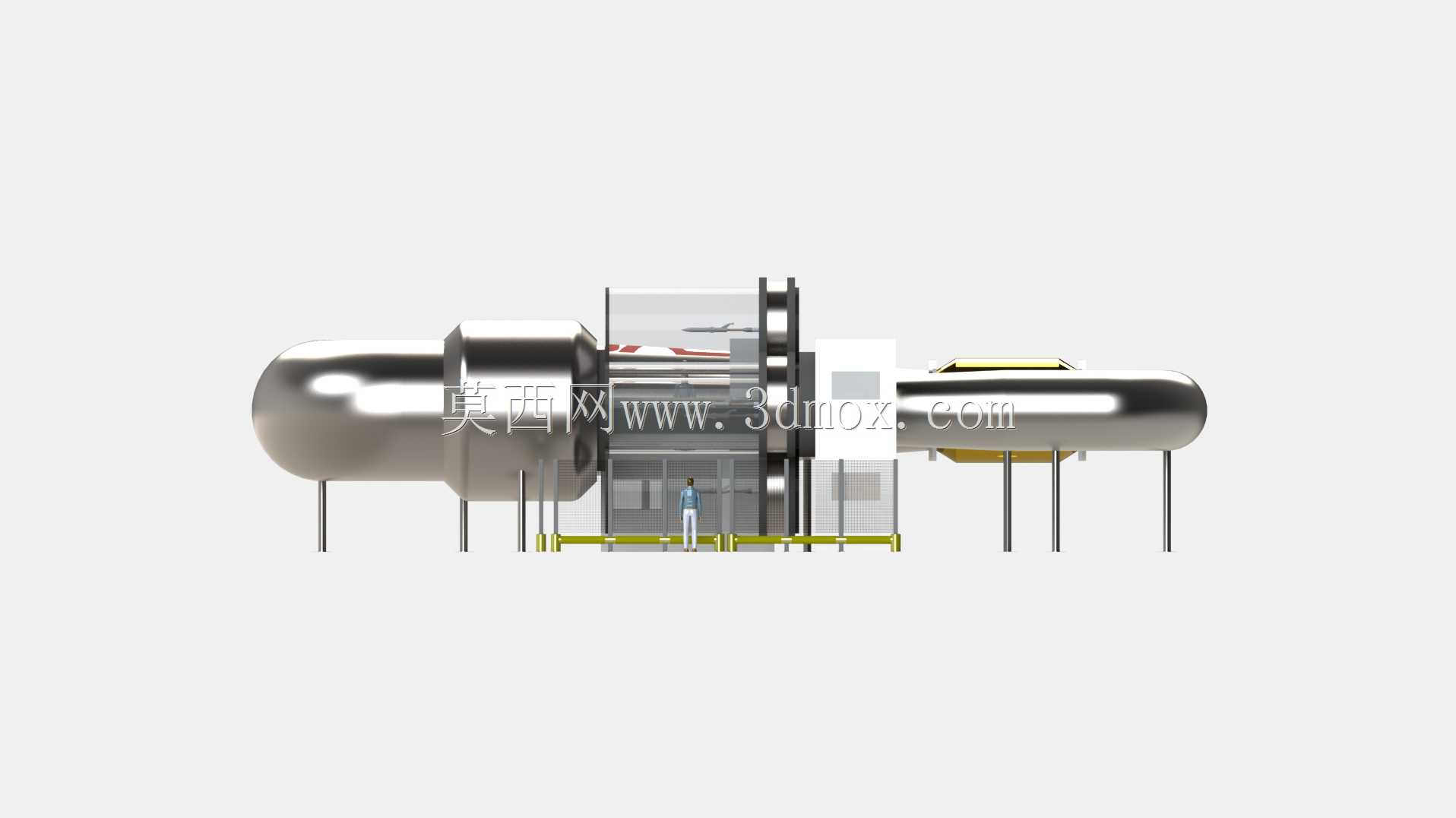

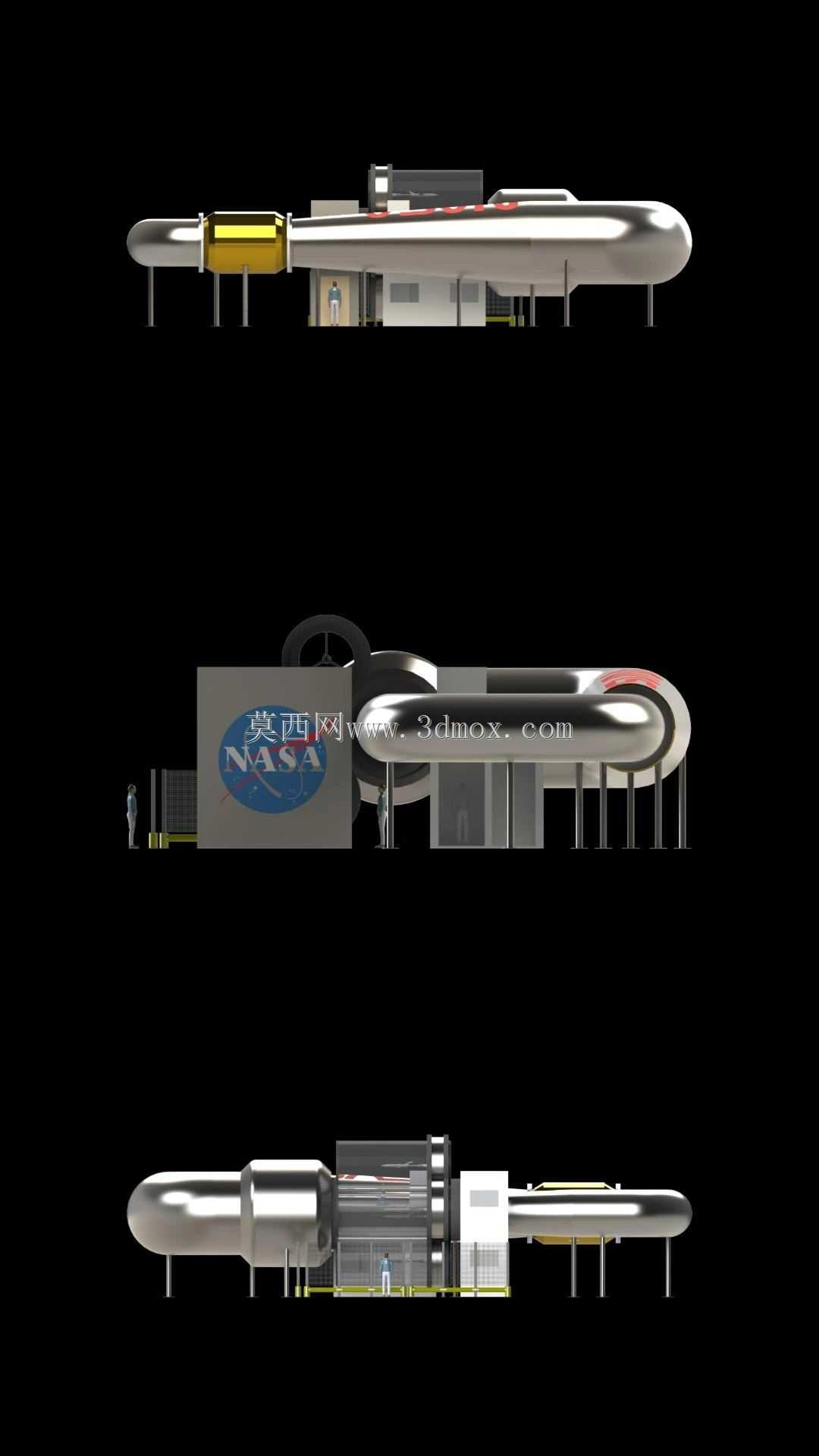

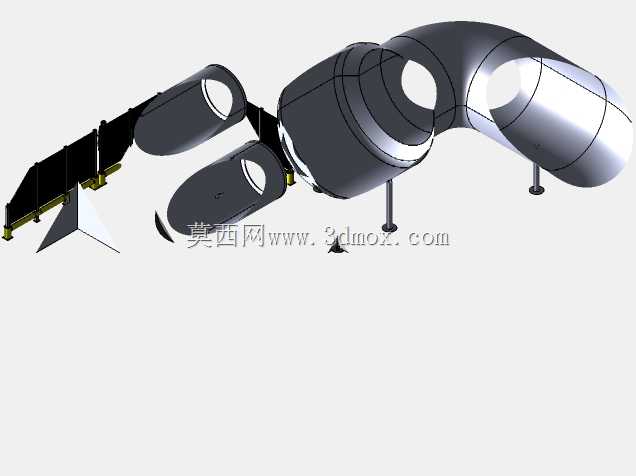

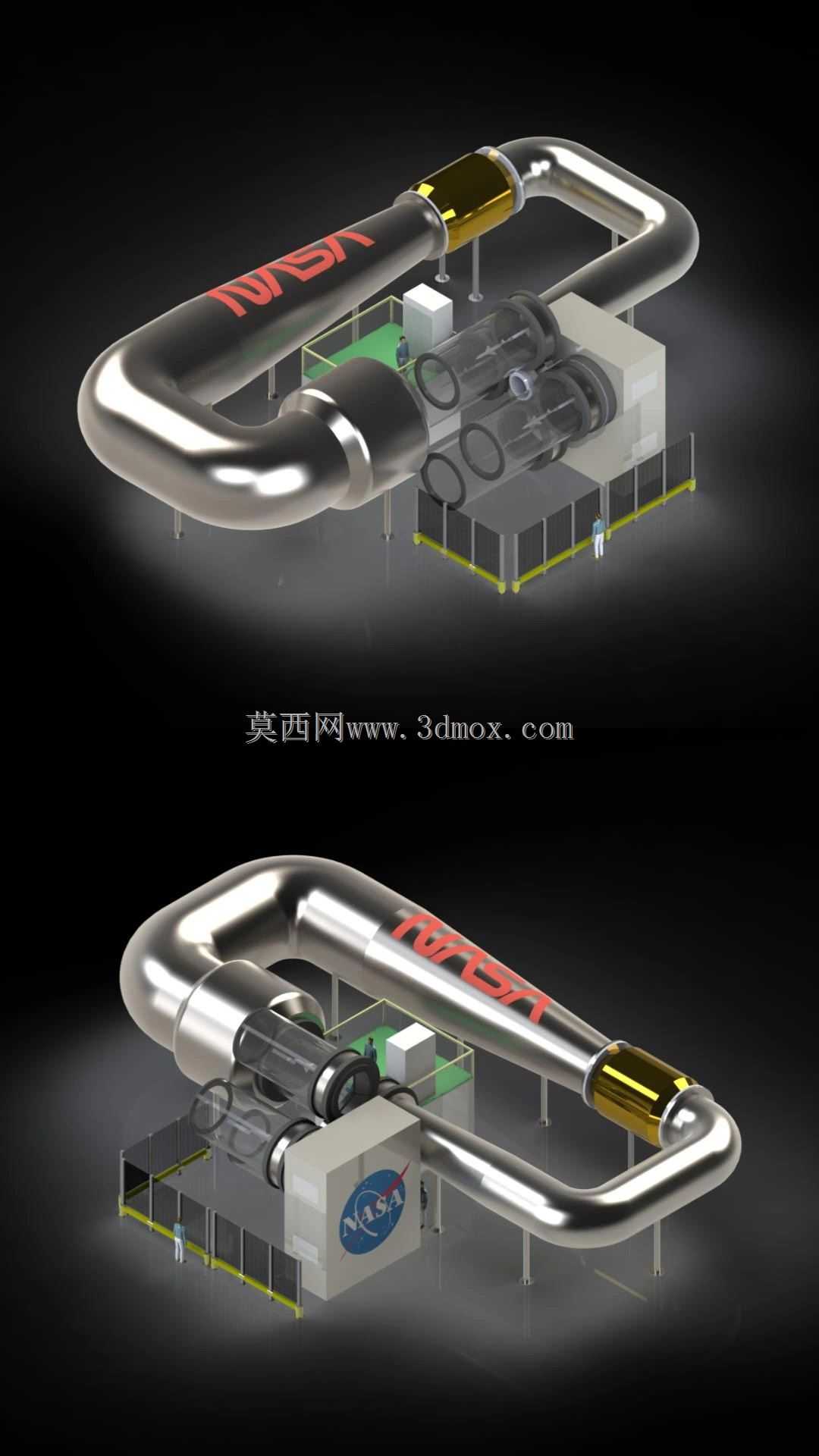

　　从整体结构布局来看，该试验段采用回流式环形管道构型，主体流道由大曲率弯段、稳定段、试验舱、收缩段、扩散段依次衔接组成，管道内壁全程做镜面级抛光处理，严格控制流道截面的圆度与同轴度公差，避免壁面凸起、接缝台阶引发的流场畸变，保证试验段核心区域的流场均匀性、湍流度指标满足航空试验规范要求。管道主体采用高强度不锈钢材质分段焊接成型，各段之间采用法兰加密封垫片的连接形式，既满足高压气流下的结构强度与密封要求，也便于后期内部流道的检修与部件更换。

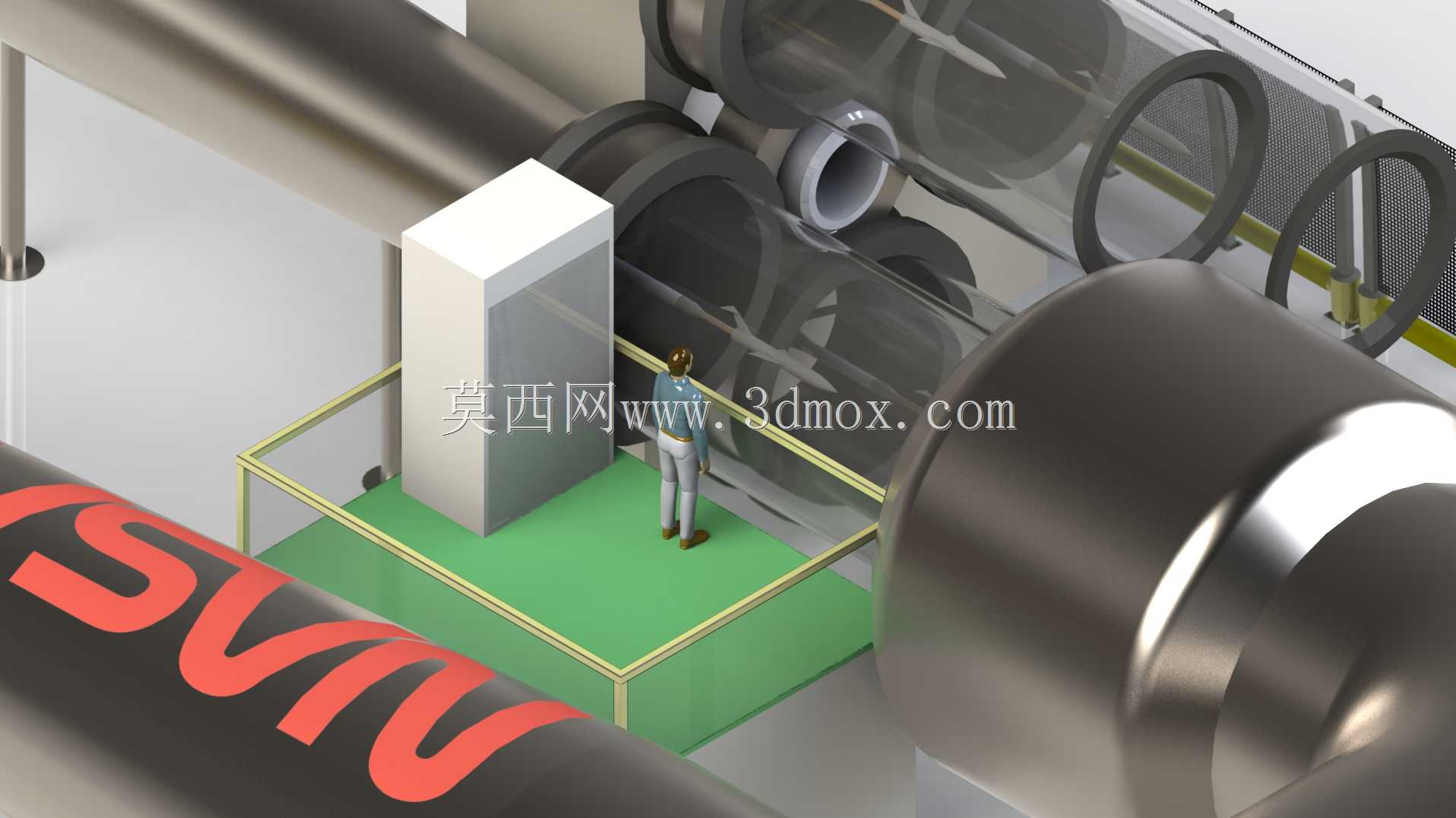

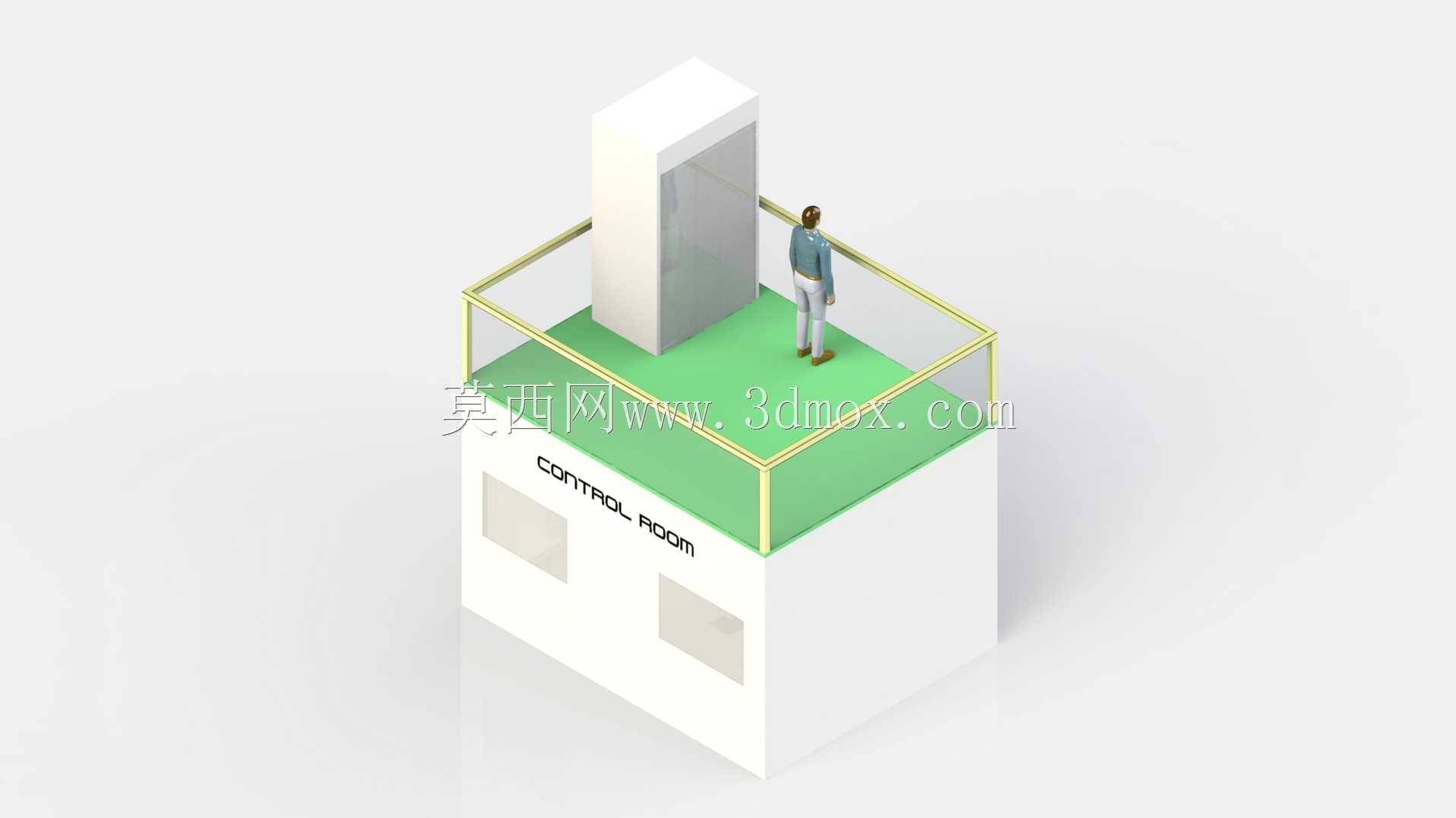

　　核心试验舱区域采用模块化快开式结构设计，舱体侧面设置大面积透明观察窗，可兼容纹影仪、高速摄像机、PIV粒子成像测速系统等光学测试设备的布设需求，方便试验过程中实时观测流场激波分布、模型姿态变化。舱体内部预留通用模型安装接口，可适配腹撑、尾撑、张线支撑等多种模型支撑方式，支撑机构内置高精度角度调节组件，可实现被测模型迎角、侧滑角的连续精准调节，满足不同试验工况下的模型姿态调整需求。舱体周边设置安全防护围栏，将试验操作区与高压管道区做物理隔离，避免试验过程中高压气流泄漏、部件松动引发的安全隐患。

　　动力段与流道的衔接位置做了专门的整流设计，在动力段入口处布设多层整流网与蜂窝器，破碎动力段产生的大尺度涡流，将气流湍流度降低至试验允许范围内；收缩段采用维氏曲线构型，保证气流加速过程平缓均匀，避免收缩段壁面出现气流分离；扩散段采用小角度渐扩结构，在尽可能降低气流压力损失的同时，避免扩散角过大引发的流场分离，提升整个风洞系统的运行效率。管道的多个弯段位置设置导流片，引导气流平滑转向，减少弯道处的二次流损失与流场畸变，保证进入试验段的气流方向与速度分布均匀稳定。

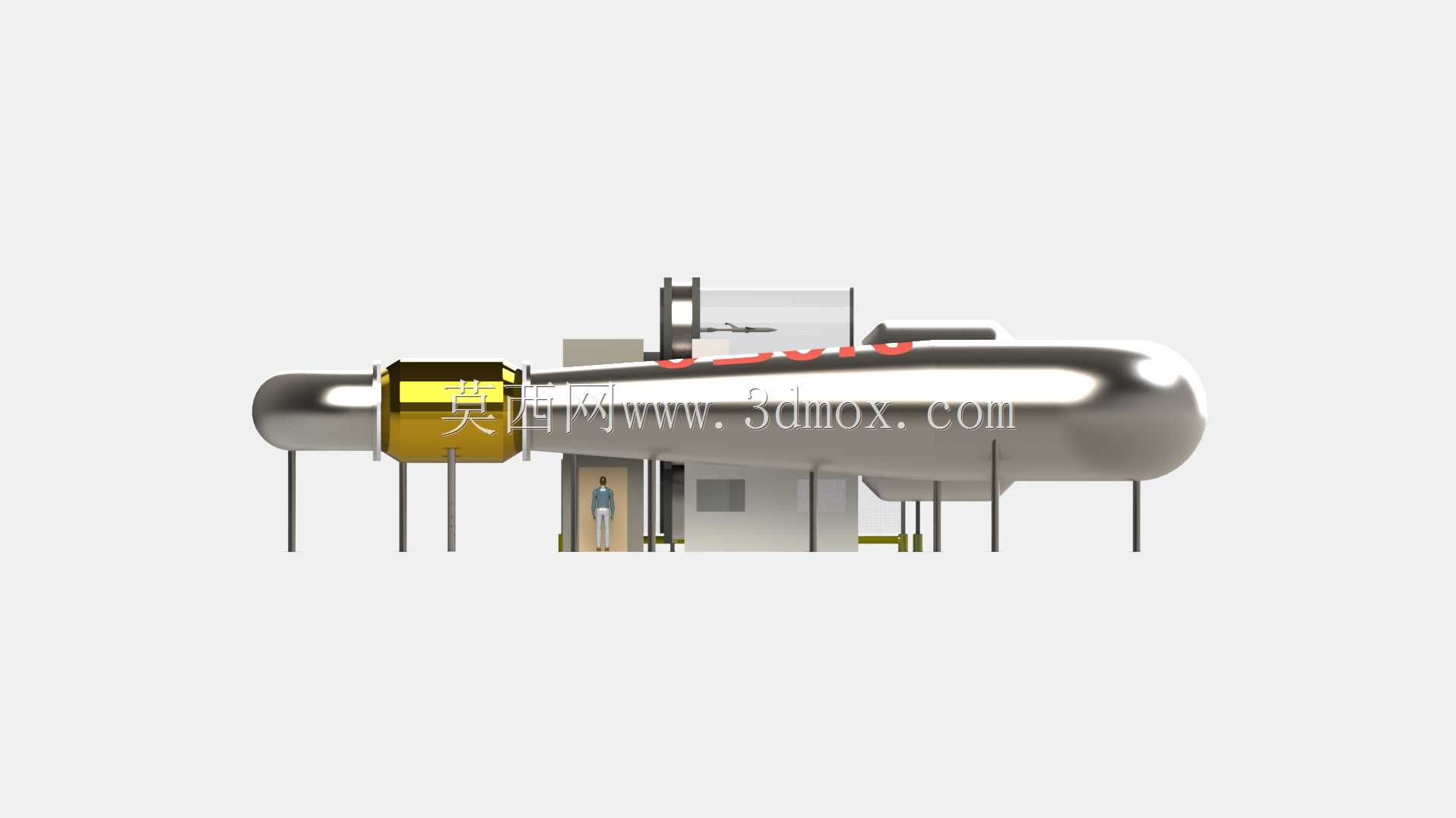

　　安装边界方面，整套试验段系统采用落地式支脚支撑，支脚底部设置可调减震垫铁，可根据安装地面的平整度调整支脚高度，保证整套流道的水平度公差控制在允许范围内，同时抵消设备运行过程中产生的振动传递。支脚的布设位置经过载荷核算，对应管道的载荷集中点布置，避免长直管道段出现挠度变形影响流道精度。整套设备的外接接口包含动力系统连接法兰、测试线缆穿舱接口、压缩空气补气接口、抽真空接口，可直接与风洞系统的动力段、测控系统、气源系统对接，无需额外做接口改造。

　　在设计过程中，充分考虑了跨声速试验段的特殊使用需求，针对试验段容易出现的壁面干扰问题，试验段壁面采用开孔壁结构，通过壁面开孔的抽气作用降低洞壁干扰对试验数据的影响，提升跨声速工况下试验数据的准确度。流道的所有转角、衔接位置均做圆角过渡处理，避免直角结构引发的气流分离与噪声。整套结构在满足试验功能要求的前提下，尽可能简化了非核心部件的结构形式，降低加工制造难度与后期维护成本，兼顾了试验性能与工程落地的可行性。
