长距离皮带输送设备三维结构设计

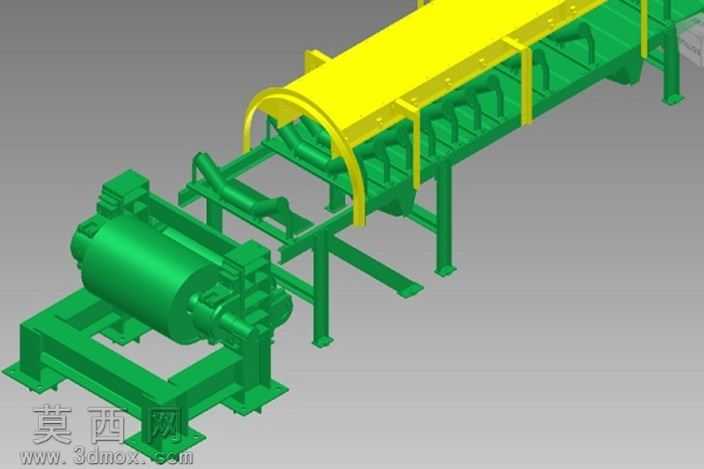

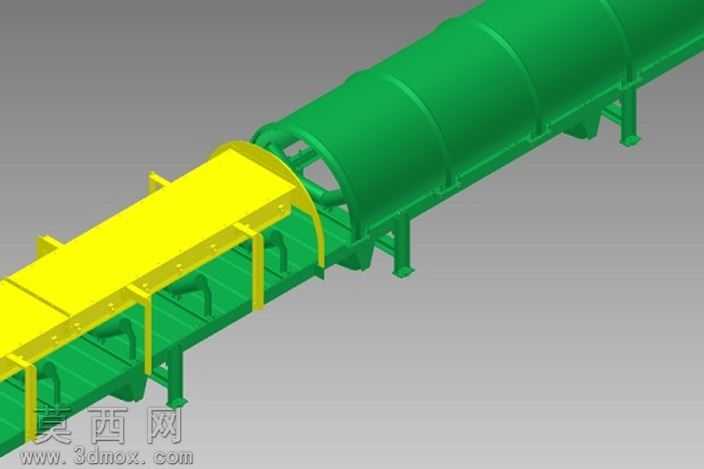

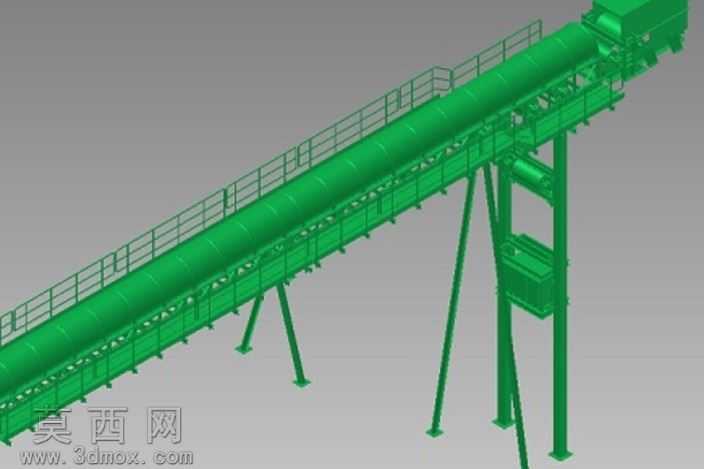

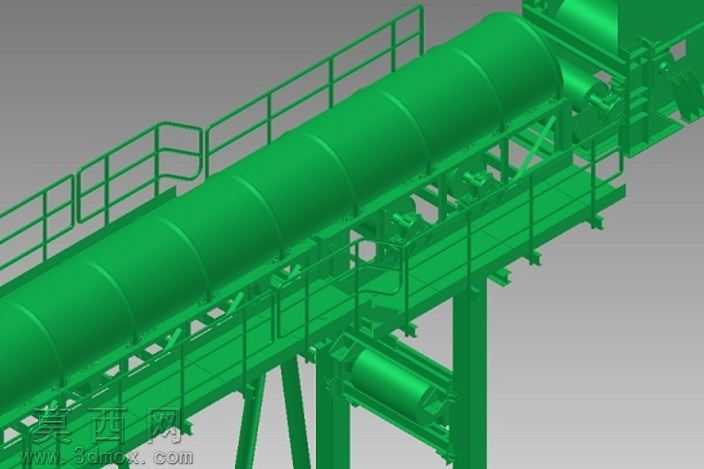

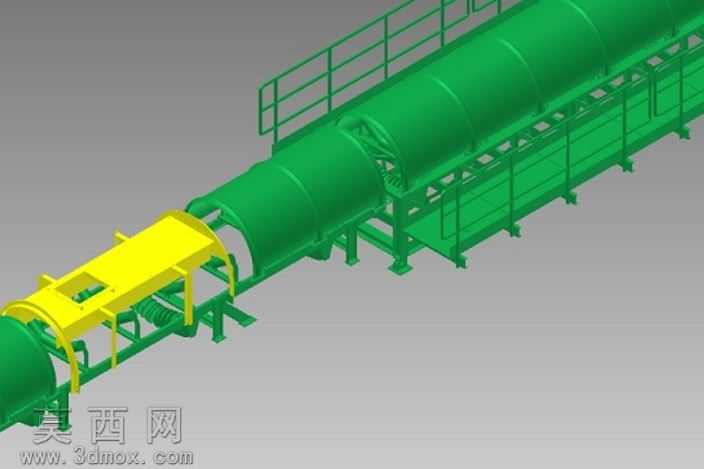

本模型为长距离皮带输送设备的三维设计成果，建模阶段采用自底向上的装配设计思路，首先对核心驱动单元进行独立建模：驱动滚筒采用圆柱基体搭配辐板支撑结构，表面预留防滑包覆层的装配基准面，配套的驱动电机与减速箱体采用分体式建模，准确还原电机散热筋、接线盒、减速箱输入输出轴端的密封结构、安装地脚的螺栓孔位细节，保证驱动单元的装配精度符合实际安装公差要求。中部输送机架采用型钢焊接结构的建模逻辑，等距布置的槽型托辊组逐一还原托辊辊体、轴承座、支架的连接关系，上托辊采用前倾槽型设计以防止皮带跑偏，下平行托辊按标准间距排布支撑回程皮带，机架支腿预留地脚安装孔，横向连接杆件采用参数化建模方式，可根据输送长度快速调整排布间距。上部防护结构采用弧形护罩与侧边防护栏组合设计，护罩采用薄壳特征建模，预留观察口与检修门的安装位置，黄色防护栏采用等距阵列的杆件结构，清晰划分设备运行的安全防护区域。皮带部分采用柔性件模拟建模，准确贴合托辊组的槽型轮廓，还原皮带张紧后的自然形态，张紧装置采用螺旋拉紧结构建模，可直观展示皮带张紧度的调节原理。渲染阶段采用工业设备常用的配色方案，主体机架与驱动单元采用深绿色哑光材质模拟工业漆面效果，防护结构采用亮黄色警示材质，金属连接件采用银灰色金属质感材质，地面添加浅灰色哑光地面作为环境衬托，通过三点布光方式突出设备的结构层次，阴影参数调整至柔和状态，清晰展现各部件的装配关系与结构细节。设计过程中严格参考长距离皮带输送机的行业设计规范，各部件的尺寸比例、安装位置均符合实际设备的设计要求，可用于设备结构展示、安装培训、方案演示等场景，完整还原了800米规格陆路皮带输送机的头部驱动段核心结构，清晰展示了驱动、支撑、防护、张紧等核心系统的布局逻辑，各部件之间的装配约束完整，可进行爆炸视图、运动仿真等后续操作，直观呈现皮带输送机的运行原理与结构组成。
