可调节立式微型皮带输送设备

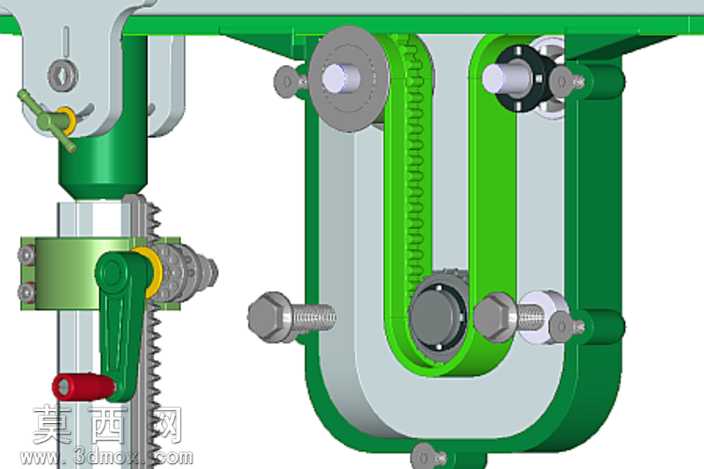

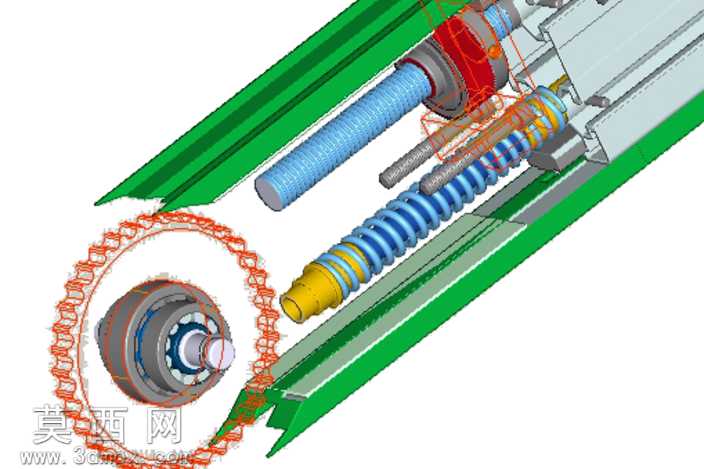

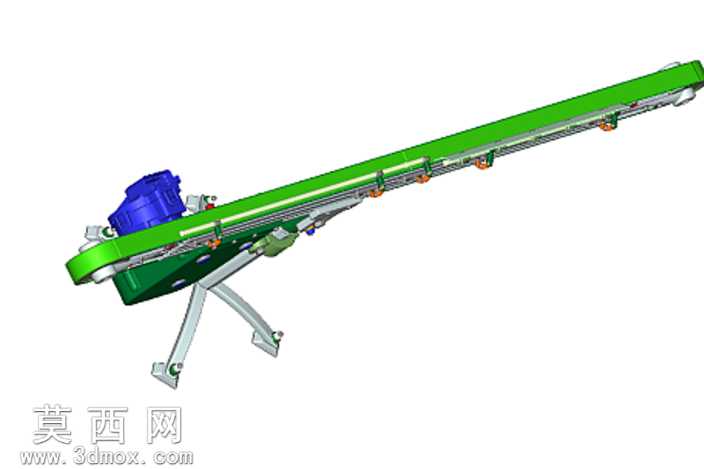

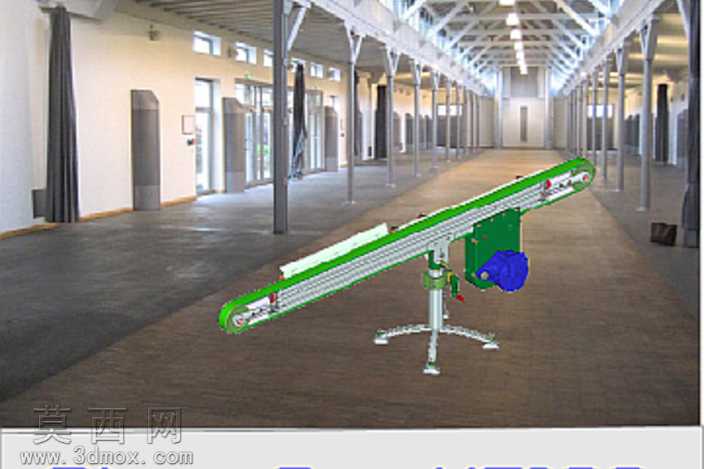

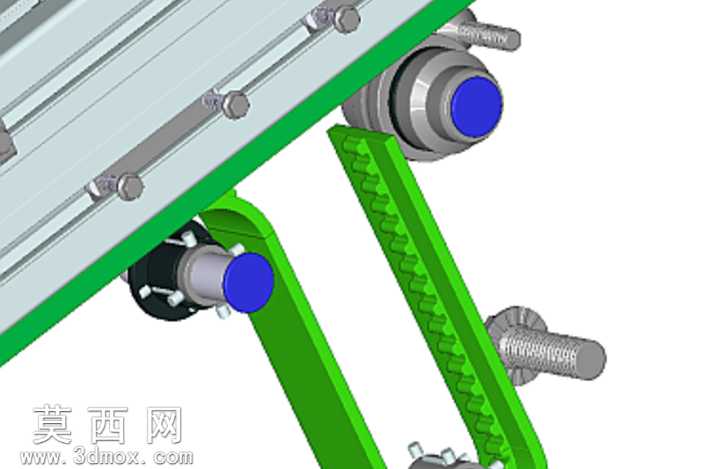

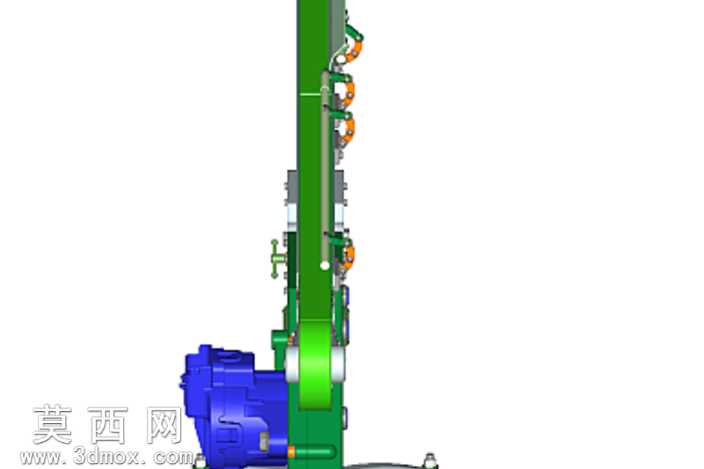

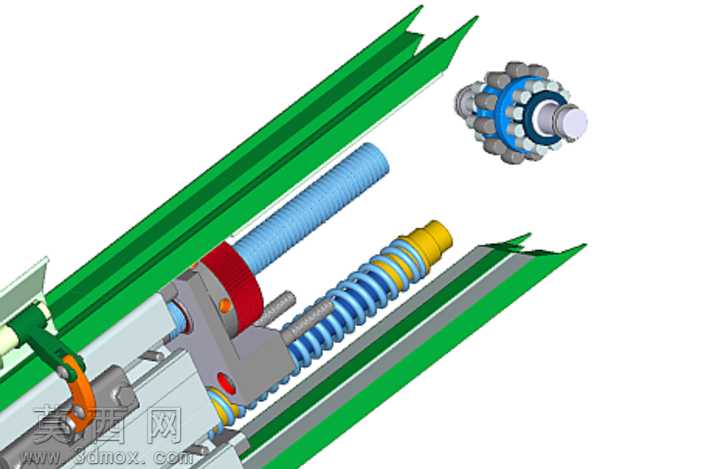

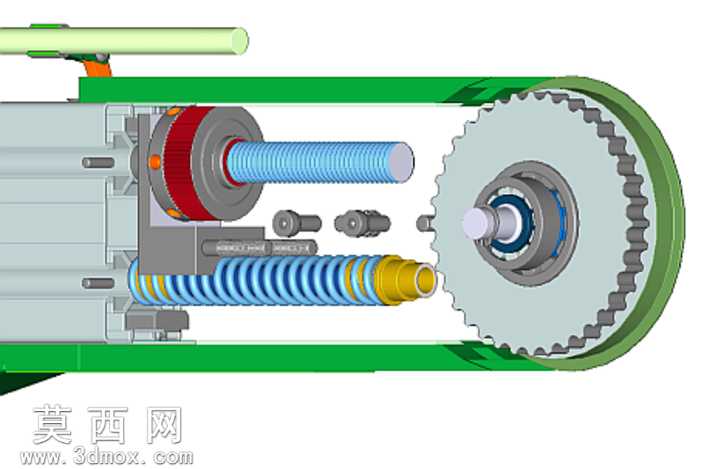

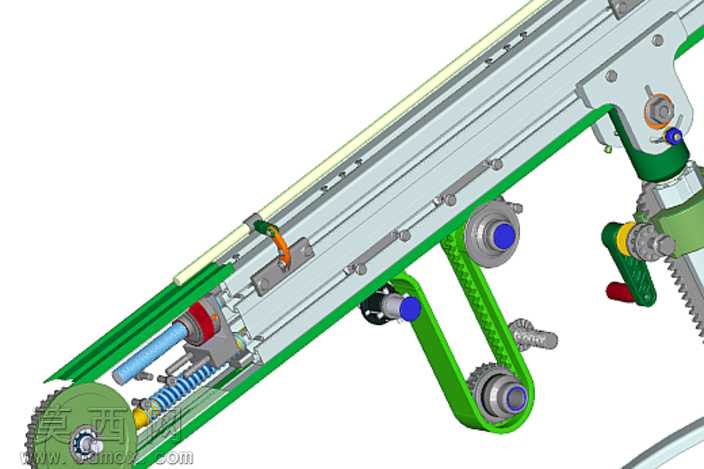

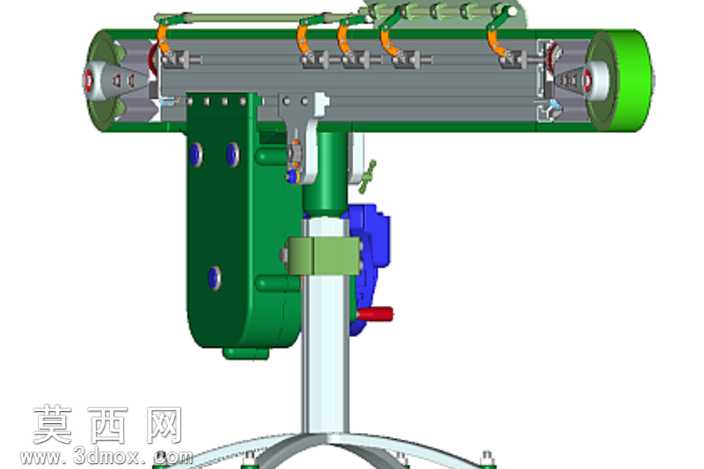

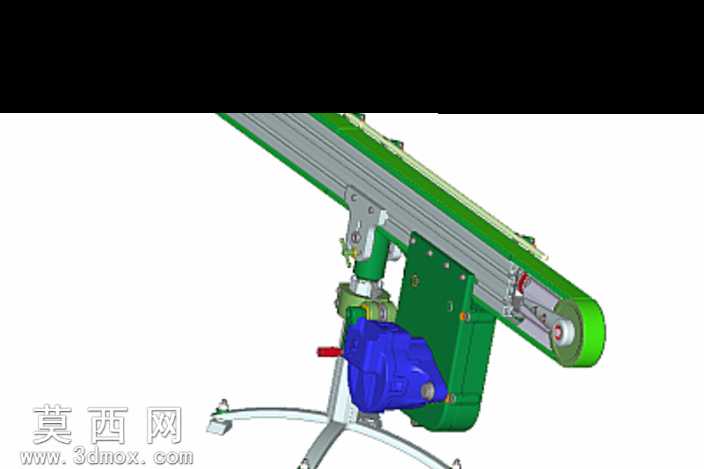

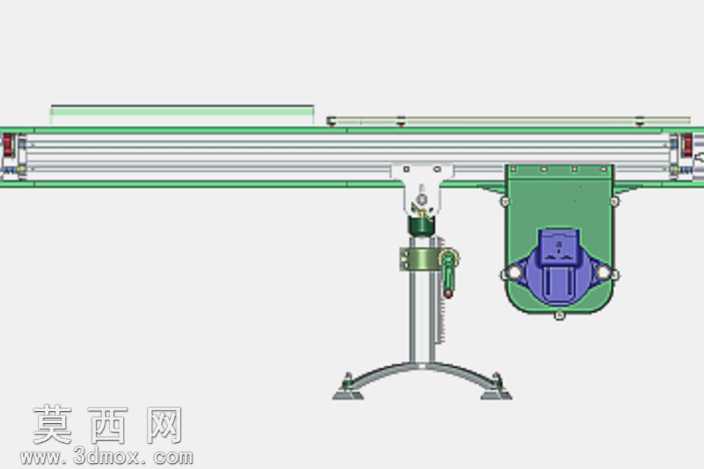

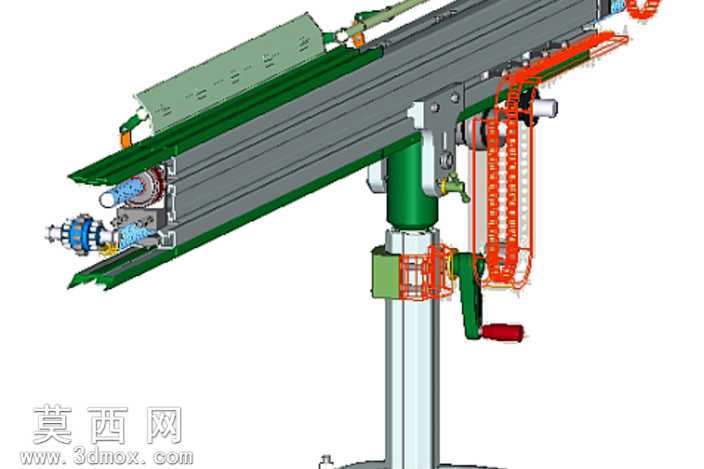

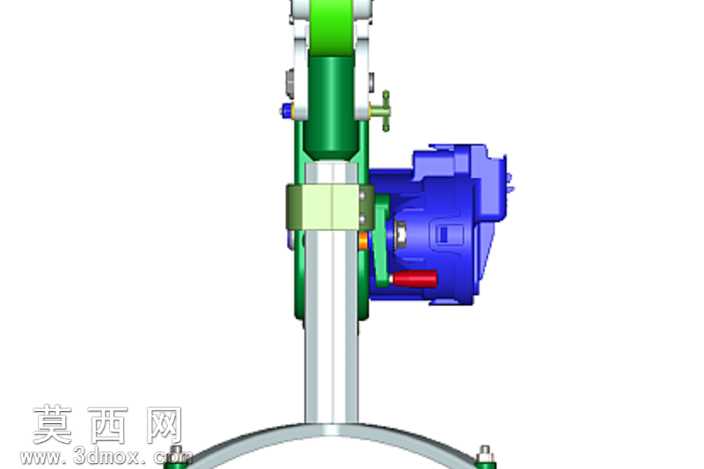

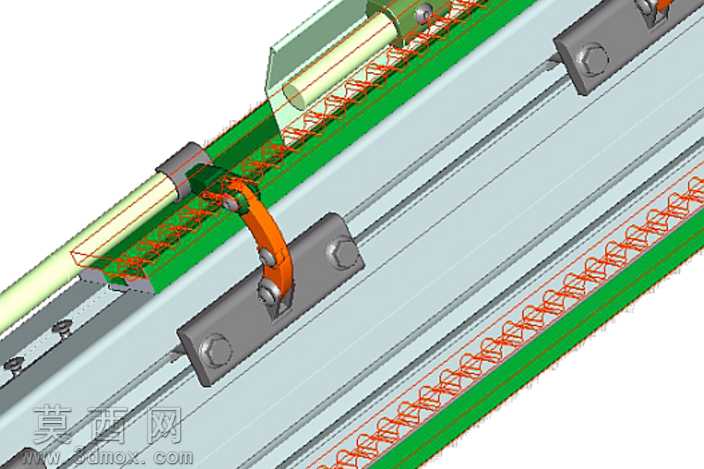

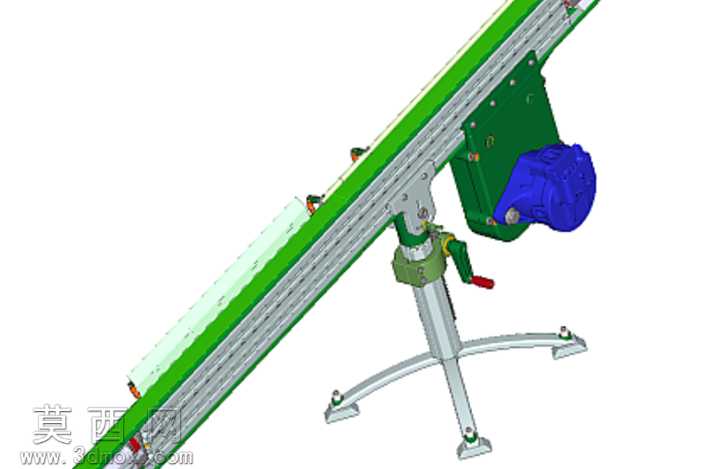

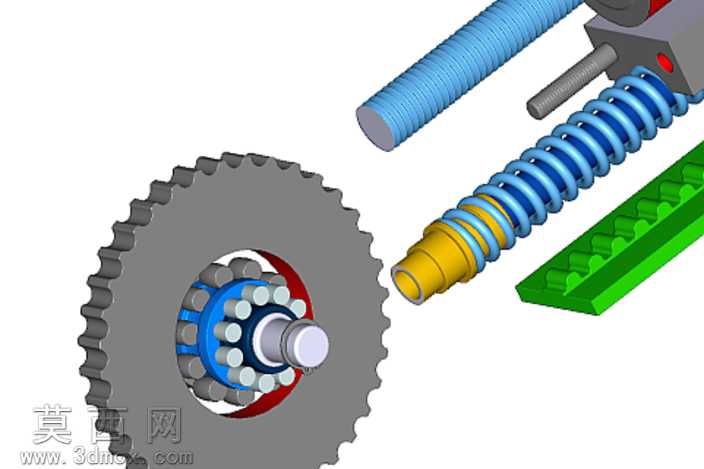

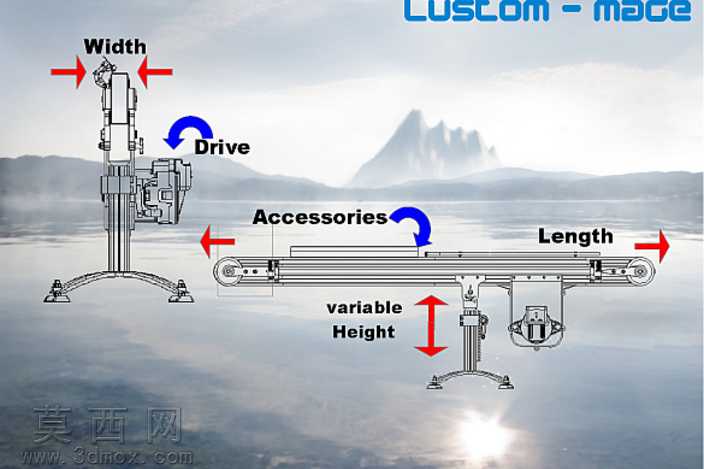

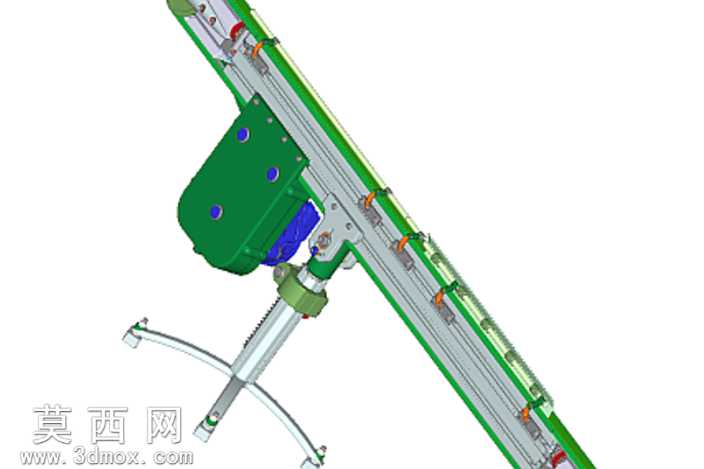

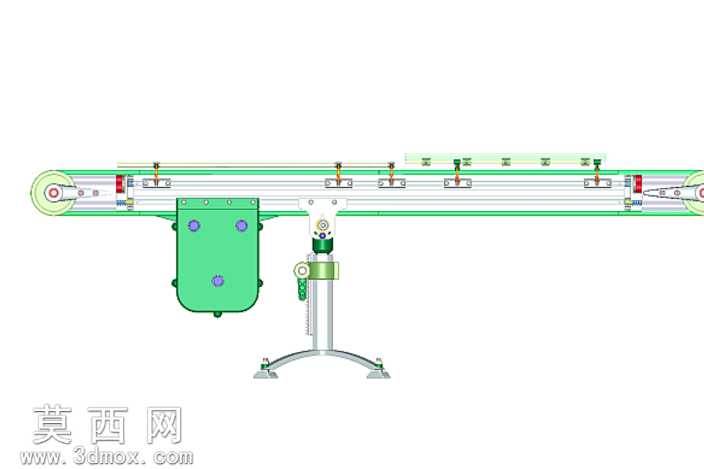

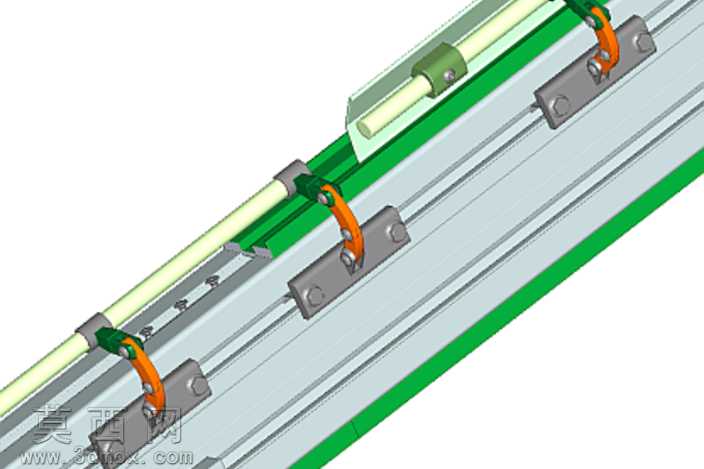

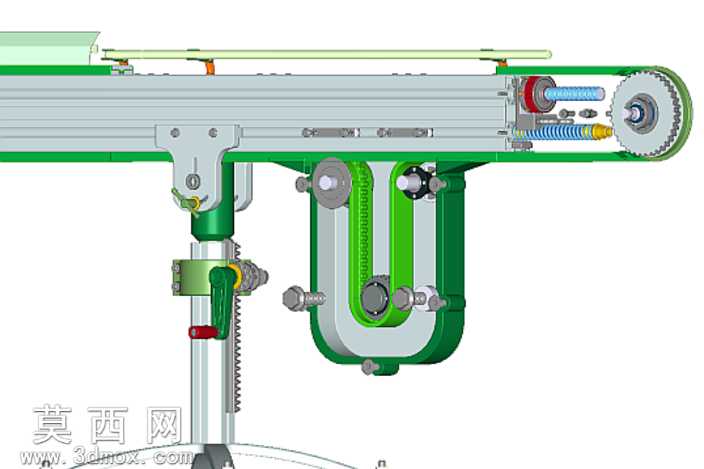

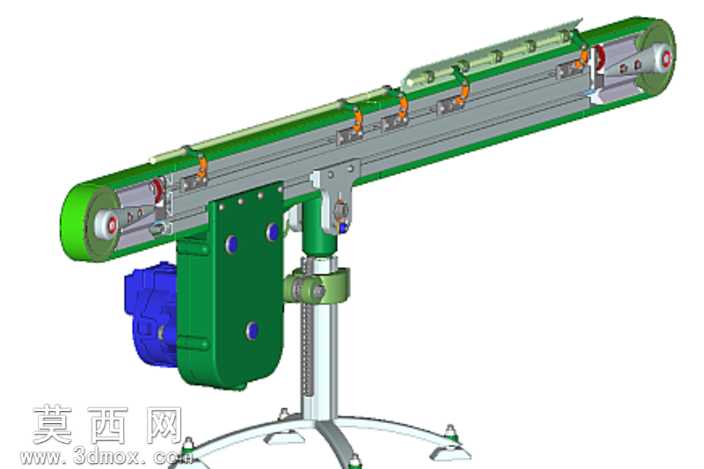

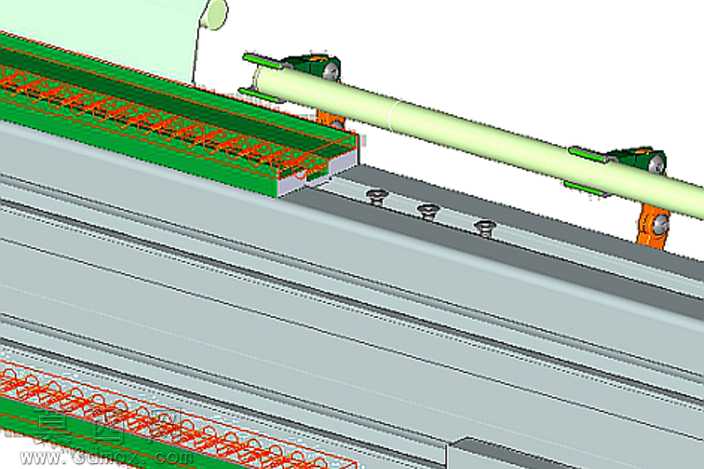

本作品为立式微型皮带输送设备三维模型，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差规范，对每一处装配结构都做了干涉校验，确保各部件装配逻辑符合实际生产制造要求。模型渲染阶段采用写实工业材质方案，输送皮带部分赋予哑光绿色橡胶材质，还原工业皮带表面的细微防滑纹理与半哑光漫反射质感；驱动端壳体采用深绿色烤漆金属材质，模拟钣金焊接后喷涂的漆面质感，驱动端盖采用亮蓝色工程塑料材质，区分不同功能部件的材质属性；支撑支架部分赋予银灰色金属材质，还原铝合金型材经阳极氧化后的细腻金属质感，调节手轮采用红色哑光塑料与金属转轴结合的材质搭配，三脚架底座的金属支脚做了轻微的金属磨损质感处理，提升模型整体的真实感。结构设计上，设备采用三脚架式落地支撑结构，支脚末端设置可调脚垫，可适配不平整的安装地面；中部支撑立柱集成垂直调节机构，搭配侧边手摇式调节手轮，可实现输送段整体高度的无级调整，满足不同工位的高度对接需求；输送段采用窄幅皮带设计，适配小型零部件的短距离输送场景，驱动端内置齿轮传动结构，将小电机的高转速低扭矩输出转化为适配皮带运行的低转速高扭矩动力，保障小零件输送过程的运行平稳性；皮带侧边设置导向挡边，避免小型物料在输送过程中从侧边滑落，驱动模块与输送架体采用螺栓紧固连接，方便后期维护拆解。设计思路围绕小型零件精密输送场景展开，针对小尺寸物料输送时易跑偏、设备对接高度难匹配的痛点，优化了皮带张紧调节结构与支架垂直调节结构，将传动齿轮组内置在驱动壳体内部，既提升了设备运行的安全性，也让整体外观更加简洁规整；模型的各连接部位都还原了真实的螺栓、销轴等紧固件结构，可直接作为同类小型输送设备设计的参考方案，也可用于自动化生产线布局的虚拟仿真搭建，带涂层的金属支架与焊接结构的细节还原，也能为同类设备的加工工艺设计提供直观参考。
