IP65防水防尘电气接线外壳

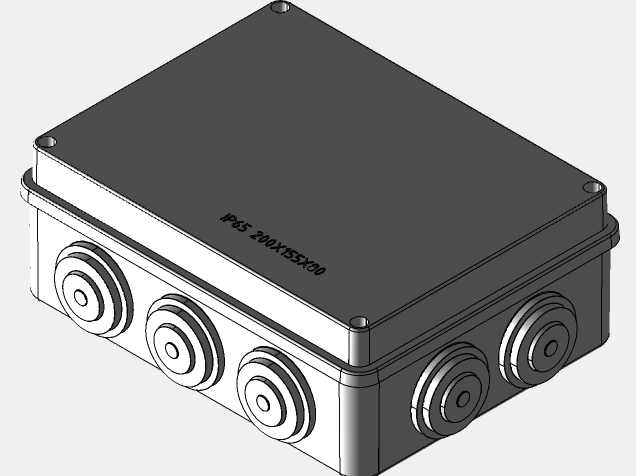

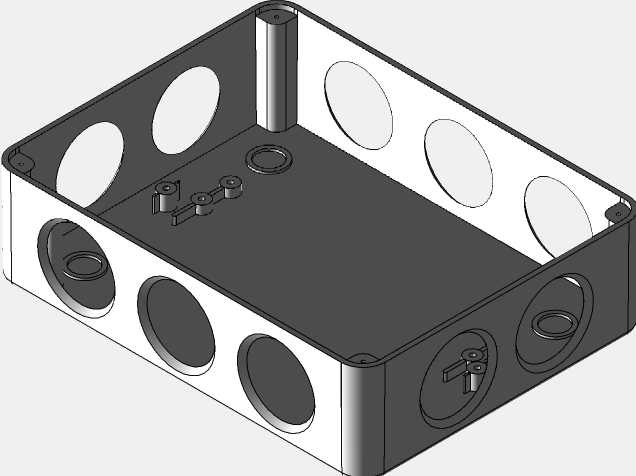

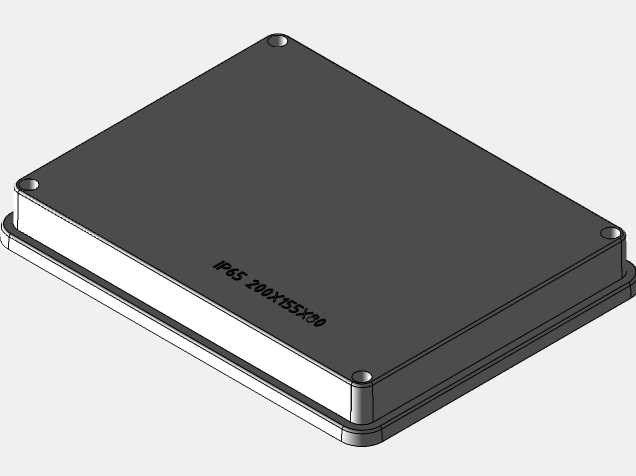

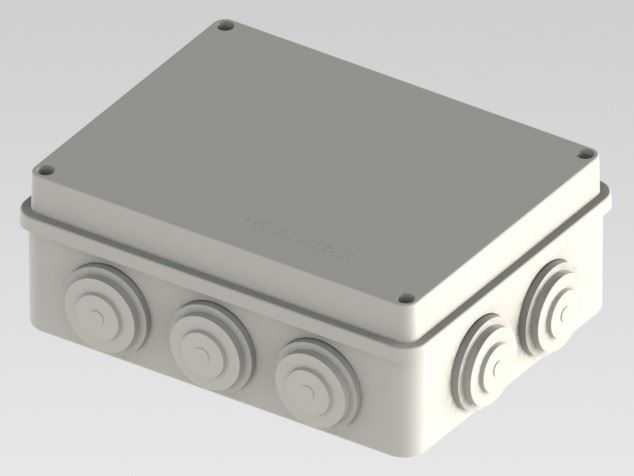

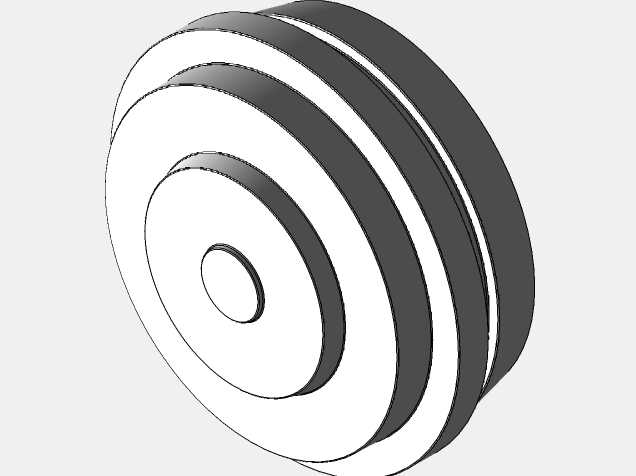

这款IP65等级的电气外壳，是面向户外、潮湿多尘工况设计的电气元件防护载体，核心作用是为内部的接线端子、小型电气模块、线路接驳点提供可靠的密封防护，避免外界水汽、粉尘、飞溅液体侵入造成的线路短路、元件锈蚀、接触不良等故障，广泛应用于户外照明配电、工业现场传感器接线、户外安防设备布线、厂区临时供电接驳、农业灌溉电控线路防护等场景，能够适应露天日晒雨淋、车间粉尘飞溅、轻度喷淋等复杂使用环境。外壳整体采用长方体构型，外形尺寸为200mm×155mm×80mm，平整的顶面与底面预留了标准的安装固定孔位，安装时可直接通过螺栓固定在墙面、设备机架、安装支架上，固定孔位做了内凹沉台设计，安装后螺栓头部不会突出壳体表面，既避免磕碰剐蹭，也能保证安装面贴合紧密，不会出现缝隙影响防护性能。壳体侧面预留了多个带锥形密封堵头的线缆穿入位，这些堵头采用阶梯式薄壁结构，施工时可根据穿入线缆的外径裁切对应尺寸的开孔，无需额外配置电缆格兰头即可实现线缆与壳体之间的密封，不同侧面的穿线位布局，能够满足多方向进出线的布线需求，减少线缆弯折半径，方便现场施工走线。上下壳体之间采用内嵌密封胶条的压合结构，合盖后通过周圈的固定螺丝均匀施压，让密封胶条充分填充上下壳体的结合缝隙，实现IP65级别的防护能力，既可以阻挡细粉尘进入壳体内部，也能承受各个方向的低压水柱喷射，满足户外露天使用的防护要求。设计过程中充分考虑了现场施工的便利性，壳体内部预留了足够的接线空间，能够容纳多组接线端子并排安装，同时预留了元件安装的凸台位置，可直接固定小型继电器、接线端子排等元件，无需额外打孔加工；壳体边角做了圆弧过渡处理，既避免尖锐边角造成施工人员划伤，也能减少应力集中，提升壳体整体的抗冲击性能，即使受到轻度磕碰也不会出现开裂变形。壳体壁厚经过合理校核，在保证结构强度的同时控制整体重量，既不会因为壁厚过薄导致安装后变形翘曲影响密封，也不会因为壁厚过大造成材料浪费、安装负重增加，适配各类需要户外电气接线防护的使用场景。
