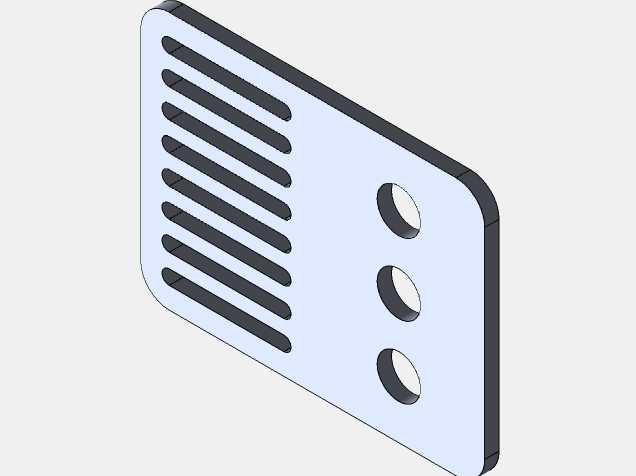

带散热格栅安装孔的圆角矩形防护盖板

这款带散热格栅与安装孔的圆角矩形防护盖板，是工业设备通风防护场景中十分常用的结构件，主要应用在小型电气控制箱、桌面型工业设备侧盖、嵌入式工控终端外罩、小型电源模块外壳等需要兼顾通风散热与外部防护的安装位置，能够在阻隔外界杂物、飞溅液体接触内部元器件的同时，保障内部工作组件产生的热量可以顺利通过格栅结构向外散出，避免内部积热导致元器件工作寿命缩短、运行稳定性下降的问题。从实际使用功能来看，该盖板的核心作用分为两个部分，一是物理防护，板体采用等厚度的实心结构，边缘做了全圆角过渡处理，没有尖锐的棱角，既可以避免安装维护过程中剐蹭操作人员的手部，也能减少外力磕碰时的应力集中，降低板件边缘受撞击后出现变形开裂的概率；二是通风散热，板体一侧排布了多组长条形通风格栅，格栅的开槽方向统一、间距均匀，既保证了足够的通风通流面积，也不会因为开槽过大导致外界较大体积的杂物、虫鼠等进入设备内部，格栅的开槽边缘做了平滑处理，没有毛刺飞边，不会在通风过程中产生异常的风阻啸叫。在设计思路上，这款盖板优先考虑了安装便捷性与结构可靠性，板体上设置的三个圆形通孔为标准安装固定孔，孔位排布沿板体纵向均匀分布，安装时可以通过对应规格的螺丝直接将盖板固定在设备的预设安装位上，不需要额外设计转接固定结构，能够有效降低装配环节的复杂度；板体的整体轮廓为带圆角的矩形，外形规整，在批量加工时无论是采用钣金冲压还是塑料注塑工艺，都能实现较高的材料利用率，减少生产过程中的边角料浪费，有效控制单件的生产成本。从安装边界与尺寸适配来看，该盖板的整体厚度较薄，不会占用过多的设备外部安装空间，安装孔的孔径与孔位间距参考了通用小型工业设备的安装标准设计，可以适配多数常规尺寸的小型设备侧装、平装需求；格栅区域的长度占板体总长度的三分之二左右，预留的无格栅区域刚好对应安装孔的排布位置，保证固定孔周边的板体有足够的结构强度，避免安装锁紧时板体出现翘曲变形，同时无格栅区域也可以根据实际使用需求，丝印设备标识、操作提示等内容，不会被通风格栅破坏标识的完整性。在实际装配使用时，该盖板可以根据设备的使用环境选择对应的材质，常规室内干燥环境下可以选用普通冷轧钢板做喷塑处理，成本低廉且结构强度充足；在潮湿、有轻微腐蚀的使用场景下，可以选用不锈钢或者阻燃ABS塑料材质，进一步提升盖板的环境适应能力，延长整体的使用寿命。
