带控制开关的多灯珠LED阵列电路板结构

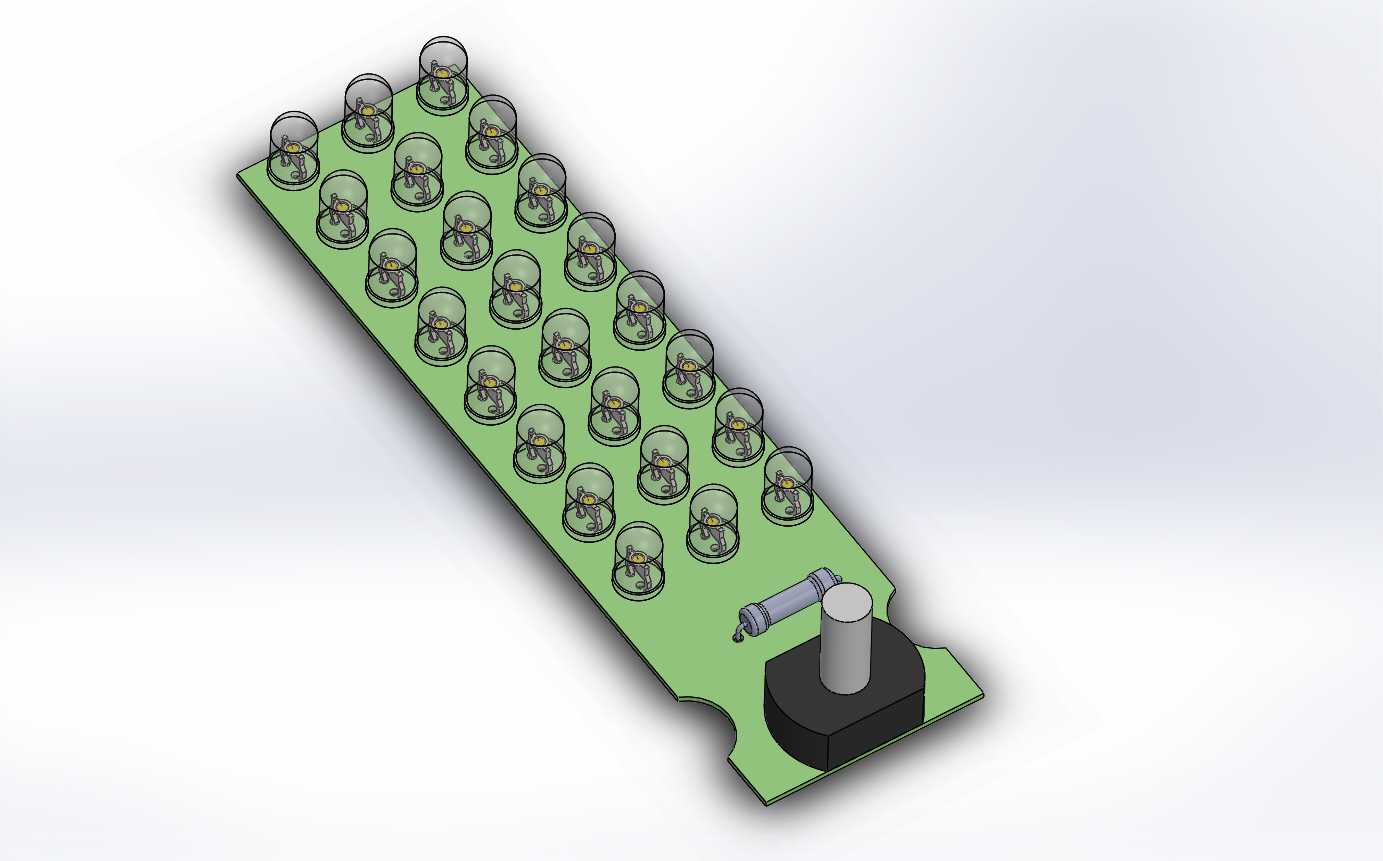

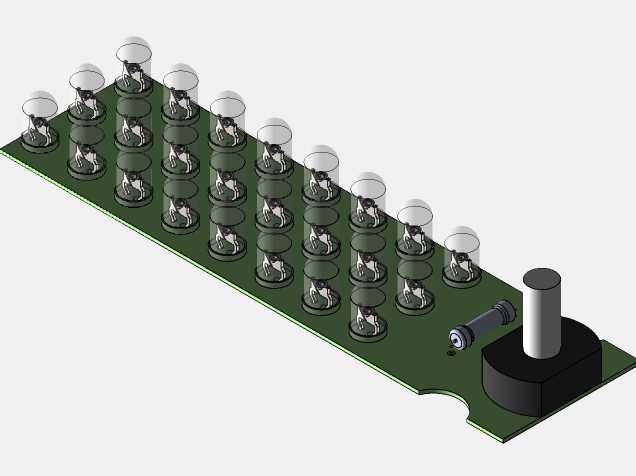

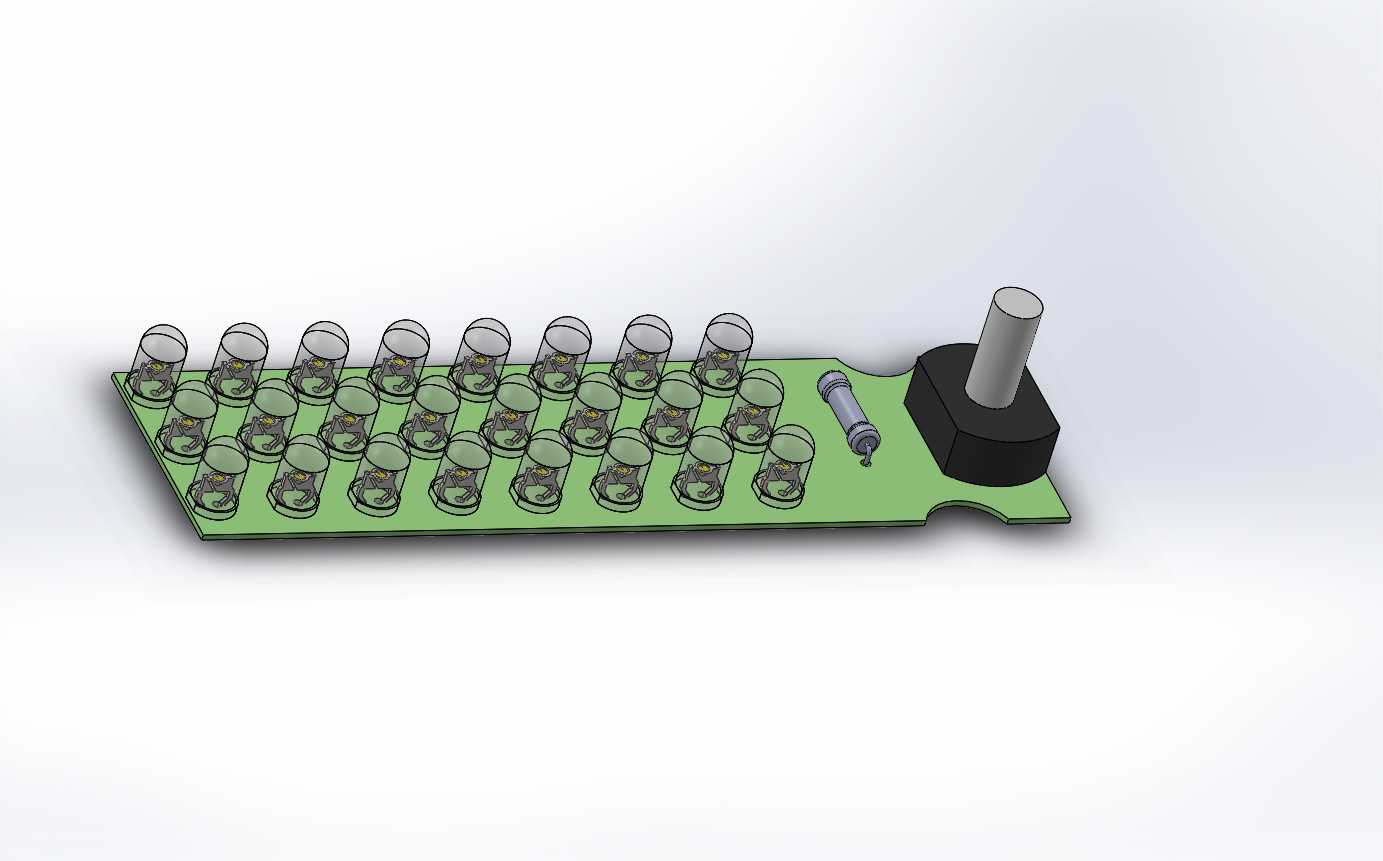

这款LED阵列结构主要面向小型便携照明、桌面装饰照明、简易低压指示场景设计，可直接作为独立发光单元嵌入到小型展示道具、便携照明器具、低压提示装置内部，适配3-12V低压直流供电场景，无需额外复杂驱动电路即可实现基础点亮控制，适合小批量手工制作、电子教学演示、低成本照明改造类项目使用。整个结构以长条状PCB基板为核心承载主体，基板采用不规则切边设计，一端预留窄条安装延伸段，可直接通过卡扣或者单颗螺丝固定在壳体内部，无需额外设计复杂安装支架，整体厚度控制在8mm以内，安装时仅需预留120mm长度、35mm宽度的平面安装空间，不会占用过多设备内部腔体空间，适配各类紧凑型外壳的装配需求。基板上采用三排错峰排布方式焊接24颗直插式LED灯珠，每颗灯珠预留独立焊盘位置，可根据实际照明亮度需求选择不同发光角度、不同色温的灯珠进行焊接，既可以全部焊接实现高亮度面状照明，也可以间隔焊接实现点阵式提示效果，灯珠排布间距经过优化，点亮后不会出现明显的暗区断层，光线扩散均匀柔和，不会产生刺眼的局部高光。基板一侧集成了卧式自锁开关与直流供电接口，开关直接串联在主供电回路中，无需额外外接控制线路即可实现通断控制，供电接口采用通用圆柱DC插座，可直接适配市面常见的低压电源适配器，接线操作简单便捷，无需专业焊接工具也能完成供电连接。设计过程中充分考虑手工装配的容错性，所有焊盘尺寸预留0.2mm的焊接余量，元件之间的排布间距满足手工烙铁焊接的操作空间，不会出现元件过密导致的连焊问题，基板边缘做了圆角处理，装配时不会划伤壳体内部的导线或者其他结构件。整个结构没有冗余的装饰性设计，所有元件都服务于基础发光与控制功能，在满足照明功能的前提下最大限度压缩了整体体积与物料成本，既可以直接作为成品照明组件使用，也可以作为基础模块二次扩展，外接光敏电阻、声控模块等元件实现更多自动控制功能，适配不同场景的定制化使用需求。
