流水线工件90度换向180度旋转移载机构

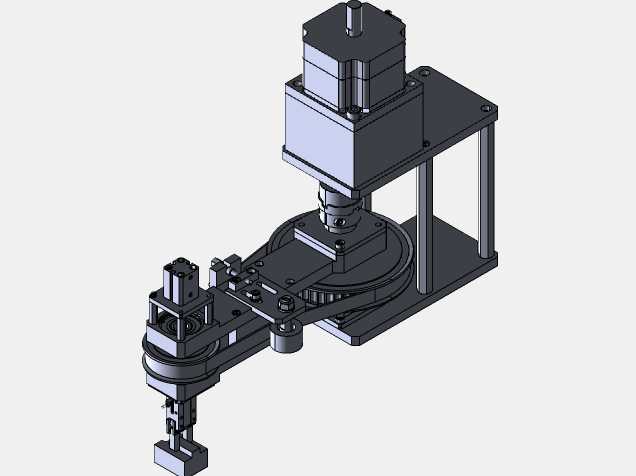

该机构主要应用于3C电子、小五金零部件、小型塑胶件的连续生产流水线工位衔接场景，解决流水线输送过程中工件姿态调整、跨线转移的实际生产需求，可在不改变工件相对于下一工序流向的前提下，完成工件的转向与移位，适配多工序连续排布的自动化产线布局，替代人工完成重复性的工件取放、转向操作，有效降低产线人工操作强度，避免人工取放过程中对精密工件表面造成的磕碰损伤，提升工位流转的一致性与节拍稳定性。设备实际运行时可完成整套连贯动作：卡盘下降至工件定位高度后，夹头夹紧待转移工件，随后卡盘上升至安全高度，摆臂完成90度进给旋转将工件送至下一工位上方，同时卡盘自身完成180度自旋调整工件朝向，之后卡盘下降将工件精准放置到下一工位定位位置，夹头松开后卡盘上升并复位至初始取料位，等待下一个工件到位信号，整套动作循环节拍紧凑，可适配中等速度的连续生产流水线。功能设计上，机构采用双旋转自由度配合升降动作的组合结构，摆臂旋转与卡盘自旋动作相互独立又可协同配合，既可以完成固定角度的工位转移，也可根据产线实际布局调整旋转角度参数，适配不同间距的工位排布需求；夹持端采用气动卡盘结构，夹持力稳定可调，可适配不同外形尺寸的小型工件，夹头可根据工件外形快速更换，提升机构的通用适配性。设计过程中重点考量了运动部件的惯量匹配，将传动比设置为2:1以减小摆动过程中运动部件的惯性冲击，同时对驱动部件的转动惯量、加速扭矩做了严谨核算，确保高速启停过程中机构运行平稳无抖动，定位精度满足精密装配类产线的要求；结构上将正时皮带轮固定在旋转中心位置，避免旋转过程中皮带出现拉扯松脱问题，旋转末端的卡盘组件设计了独立的升降导向结构，保证升降动作的同轴度，避免卡盘升降过程中出现偏摆影响夹持精度。外形安装边界上，机构旋转部分外形尺寸为W136，旋转前主体宽度尺寸为40mm、深度30mm、高度26mm，180度旋转提升油缸行程为10mm，单侧外形突出量为3mm，整体安装底座采用立式支架结构，可直接固定在流水线侧边的设备安装台面上，不需要对原有流水线结构做大规模改动，安装调试便捷，适配多数现有常规流水线的升级改造需求。
