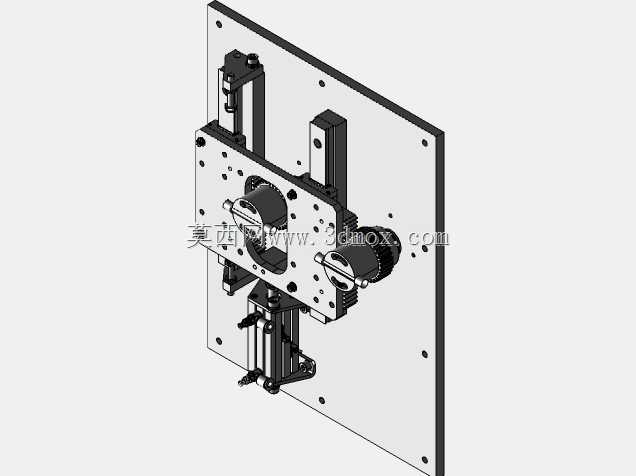

带圆柱直动齿条的双轴齿轮驱动工作轮组

这套轮组机构核心适配自动化产线中需要双轴同步旋转、角度可控的工位场景，常见于小型零件的多面加工、装配转位、检测翻面工序，尤其适合对接上下卡盘类夹持机构，完成工件的精准角度切换与位置进给。从结构布局来看，整套机构以立式安装板为承载基准，所有传动、执行、导向元件均集成在安装板正面，安装板上预留的阵列安装孔可直接适配不同规格的型材机架或设备立板，安装边界清晰，不需要额外设计转接板即可完成固定，整体厚度控制在紧凑范围内，不会占用过多产线横向空间。传动路径上采用直动式齿条搭配单轴驱动的设计思路，单动力输入即可同时带动双轴小齿轮同步旋转，相比双电机同步驱动的方案，既省去了多轴同步控制的调试成本，也从机械结构上保证了两个输出轴的转角一致性，避免电控同步误差带来的工位错位。行程控制环节没有单一依赖电控信号，而是搭配了气缸位置传感器与机械止动器的双重控制逻辑，传感器负责反馈行程位置给控制系统，机械止动器则承担硬限位功能，即便传感器出现信号异常，也能通过硬限位保证旋转角度不会超出设定范围，常规工况下默认回转角度设置为90度，也可根据实际工位需求调整止动器位置，实现任意角度的反转行程，适配不同的工件转位需求。导向部分采用线性导轨承载滑动组件，齿条的直线运动全程由导轨约束径向间隙，避免齿轮齿条啮合过程中出现偏载、卡滞问题，提升传动过程的平稳性，气缸作为直线动力源直接连接滑动座，动力传递路径短，响应速度快，可匹配产线的快节拍生产需求。外部卡盘机构可直接对接在两个输出轴端，轮组完成角度转位后，卡盘即可执行工件的夹紧、松脱或进给动作，整套机构的所有运动部件均做了安装位置的避让设计，不会和外围的卡盘、输送机构产生运动干涉，结构集成度高，调试时只需要调整机械止动器的位置与气缸的行程限位，即可快速适配不同的工艺参数，不需要对主体结构做大规模改动。
