树脂工件定位旋转目视检测输送装置

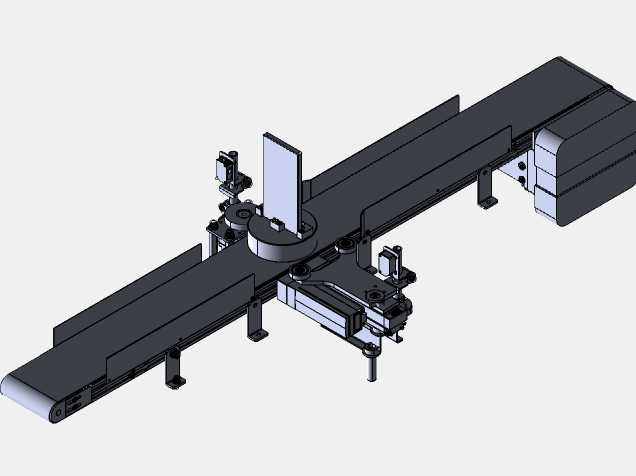

该装置主要应用于电子、轻工零部件生产环节的成品外观检测工位，适配小型树脂类工件的在线全检工序，可直接对接前后段生产流水线，替代传统人工目视检测的上下料、定位、翻转操作，大幅降低检测工位的人工劳动强度，减少人工检测带来的漏检、判定标准不统一问题，适配中小批量多批次的柔性生产检测需求，可集成在现有生产车间的流水线布局中，无需对原有产线做大规模改造。设备核心功能为实现待检工件的自动输送、精准定位、旋转供检、检后出料全流程自动化作业，当待检树脂工件随传送带输送至检测位时，传感单元触发传送带停止信号，推杆端部的聚氨酯辊压结构伸出，压合在驱动辊上完成工件的位置锁定，避免检测过程中工件出现偏移晃动；定位完成后旋转驱动机构带动承载托盘匀速转动，配合上方的目视检测单元（可适配人工目视或工业视觉检测）完成工件周向全角度的外观检查，覆盖工件侧壁、顶面等多个检测面的瑕疵排查；检测完成后推杆缩回解除定位，传送带重新启动，将完成检测的工件输送至下一工位，同时承接上游流入的下一个待检工件，实现连续化作业。设计过程中重点考虑了定位精度与运行平稳性的平衡，聚氨酯压辊材质选用邵氏硬度60A的聚氨酯材料，既保证足够的压紧力避免工件移位，又不会压伤树脂工件表面；旋转机构采用减速比1:100的传动结构，将电机高转速转化为适配检测需求的低转速输出，保证旋转过程匀速无抖动，避免转速过快导致检测人员或视觉系统无法清晰识别瑕疵，同时兼顾传动效率与运行噪音控制。整体设备采用卧式长条形布局，主体为皮带输送结构，中部集成定位旋转检测模组，两侧预留输送对接接口，整体安装边界尺寸适配常规车间流水线的高度与宽度要求，圆柱形托盘尺寸为φ90X30mm，适配对应尺寸的圆形树脂工件承载，树脂板类工件适配尺寸为W65xD8xH130mm，旋转工位的工作转速为12rpm，驱动电机转速调节范围覆盖200-2000rpm，可根据不同工件的检测需求灵活调整旋转速度，设备的定位重复精度控制在±0.5mm范围内，可满足高精度视觉检测的定位要求，支撑脚采用可调节结构，可根据现场安装地面的平整度调整设备水平度，保证传送带运行无跑偏。
