激光加工用杆形工件旋转翻转工装

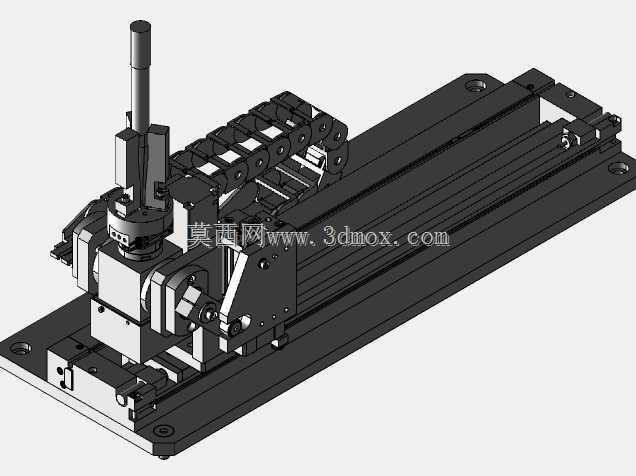

这套机构主要面向杆形工件的激光刻蚀、激光打标工序设计，解决细长杆类零件周向标识加工时的工位切换与姿态调整痛点，在3C零部件、小型五金轴件、精密杆件的标识加工产线中适配性较强。整套机构采用底板集成安装设计，所有功能组件均固定在整块加工底板上，安装时只需对齐底板上的预设安装孔位与设备台架的定位基准，即可完成整机固定，无需额外搭建复杂支撑结构，适配现有激光打标设备的工作台改造需求，不会占用过多台面上部操作空间。从动作逻辑来看，机构的工位切换依托带导轨的无杆气缸实现，整套卡盘与旋转驱动组件整体安装在无杆气缸的滑台上，可沿直线导轨方向在上下料位与加工位之间往复移动，行程匹配常规激光打标头的焦距范围，移动过程中导轨承担侧向负载，避免气缸杆受径向力造成磨损。工件夹持采用三爪气动卡盘，卡盘的翻转动作通过侧部的回转驱动结构实现，上下料位置时卡盘翻转90度，卡盘开口朝向侧方，方便配套机械手完成杆件的取放动作，待卡盘夹紧工件后，卡盘反向回转90度，使杆件轴线与激光加工头的焦平面垂直，随后无杆气缸带动整体组件移动到激光加工位置。周向旋转动作由步进电机搭配同步带机构驱动，可精准控制杆件的回转角度，满足周向不同位置的刻蚀加工需求，同步带传动的间隙小，传动平稳，不会在刻蚀过程中出现角度窜动影响标识清晰度。设计过程中重点考虑了杆件加工的同轴度要求，旋转主轴与卡盘的安装基准做了同轴度约束，避免长杆件装夹后出现偏摆，同时拖链组件沿导轨侧方布置，所有气动管路、电机线缆均收纳在拖链内，随滑台移动时不会出现线缆拉扯、管路弯折的问题，提升长期运行的可靠性。卡盘的夹持行程覆盖常见小直径杆形工件的尺寸范围，无需更换卡爪即可适配多规格杆件的加工，翻转与旋转动作的位置均设置了硬限位与传感检测位，避免动作超程造成机构碰撞。
