带安装法兰的铝制设备防护外壳结构

这款带法兰的铝制外壳，是面向工业现场电子控制模块、小型传感变送单元、低压接线端子组开发的防护承载结构，在工业自动化产线、户外设备站点、电力配电辅件、通讯信号中转节点等场景中应用广泛，能够为内部脆弱的电子元器件、接线节点提供可靠的物理防护，隔绝现场粉尘、飞溅水汽、轻微外力磕碰对内部组件的损伤，同时依托铝合金材质本身的优异导热性能，可快速导出内部电路工作产生的积热，避免元器件长期处于高温工况下加速老化，大幅提升内置电子组件的运行稳定性与使用寿命。

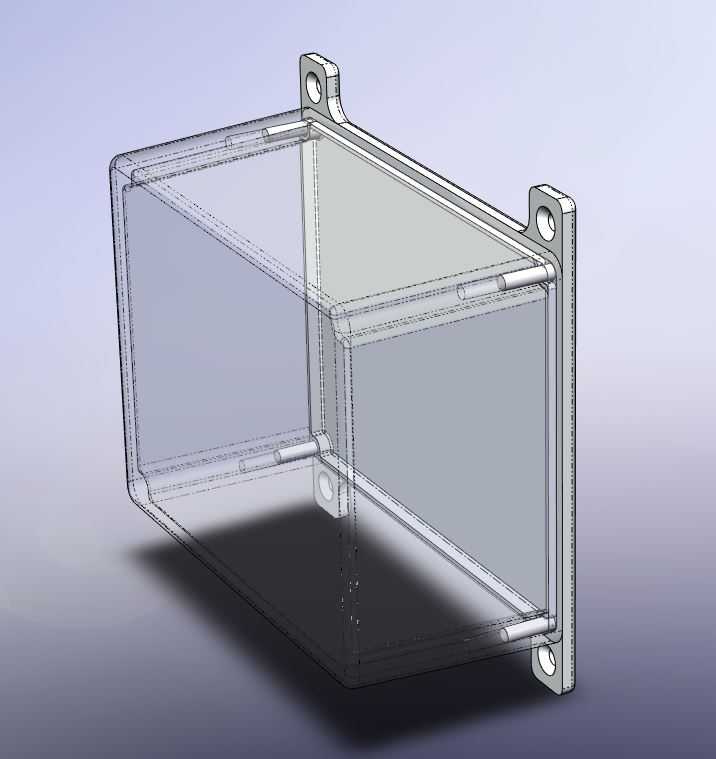

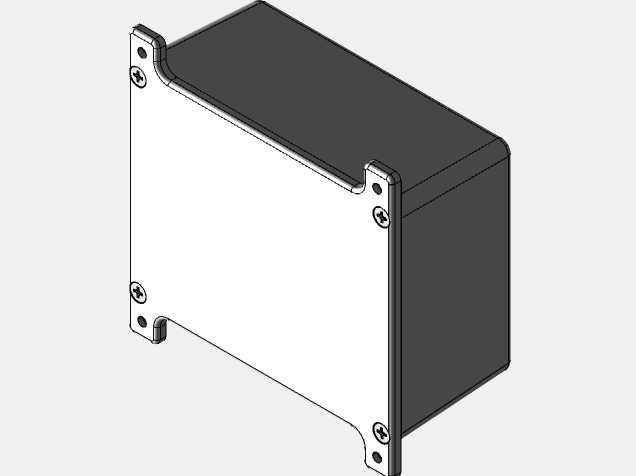

在功能设计上，这款外壳采用分体扣合式的结构逻辑，主体为敞口式中空腔体，开口侧搭配同尺寸的密封端盖即可形成封闭防护空间，腔体内部预留了通用的安装柱位，可直接固定常规尺寸的PCB电路板、接线排架等组件，无需额外在壳体内壁加工安装位，降低了后期组装的加工成本。侧边延伸出的一体式安装法兰，是这款外壳的核心结构设计，法兰上预制了三个贯通的安装孔，可直接通过螺栓将整个壳体固定在设备立面、安装支架、墙面等承载面上，安装后结构稳固无晃动，能够承受一定的振动冲击，适配工业现场设备运行时的持续振动工况，避免长期使用后壳体移位、接线松脱的问题。外壳边缘做了圆弧过渡处理，没有尖锐的加工棱角，既可以避免组装维护时划伤操作人员，也能减少应力集中，提升壳体整体的结构强度，降低受外力冲击时开裂变形的风险。

从安装边界与尺寸参数来看，这款外壳的箱体外部尺寸为长119mm、宽93.5mm、高56.5mm，属于紧凑型的工业壳体规格，不会占用过多的安装空间，可适配狭窄的设备间隙、控制柜内部空余位置等安装场景。法兰结构向外延伸的尺寸经过精准核算，安装孔的位置避开了腔体内部的可用空间，不会干涉内部组件的排布，同时安装孔的孔径适配工业场景常用的M4、M5规格固定螺栓，现场安装时无需特殊定制紧固件，通用配件即可完成固定作业。壳体的壁厚设计兼顾了结构强度与轻量化需求，既能够承受常规的外力挤压不变形，又不会因为壁厚过大导致整体重量过高、材料成本冗余，铝合金材质本身的轻量化特性也让整个壳体自重较轻，即使安装在薄壁支架、轻质设备立面也不会造成过大的负载压力。在实际选型应用中，这款外壳可根据使用场景的防护需求，在端盖配合面加装密封胶条，即可达到IP65左右的防护等级，满足户外喷淋、多粉尘车间等恶劣工况的使用要求，是工业小型电子组件防护承载的高适配性结构方案。
