带安装法兰的铝合金防护壳体结构设计

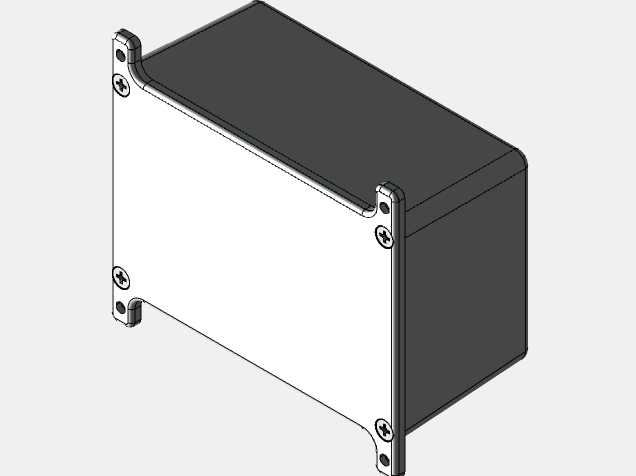

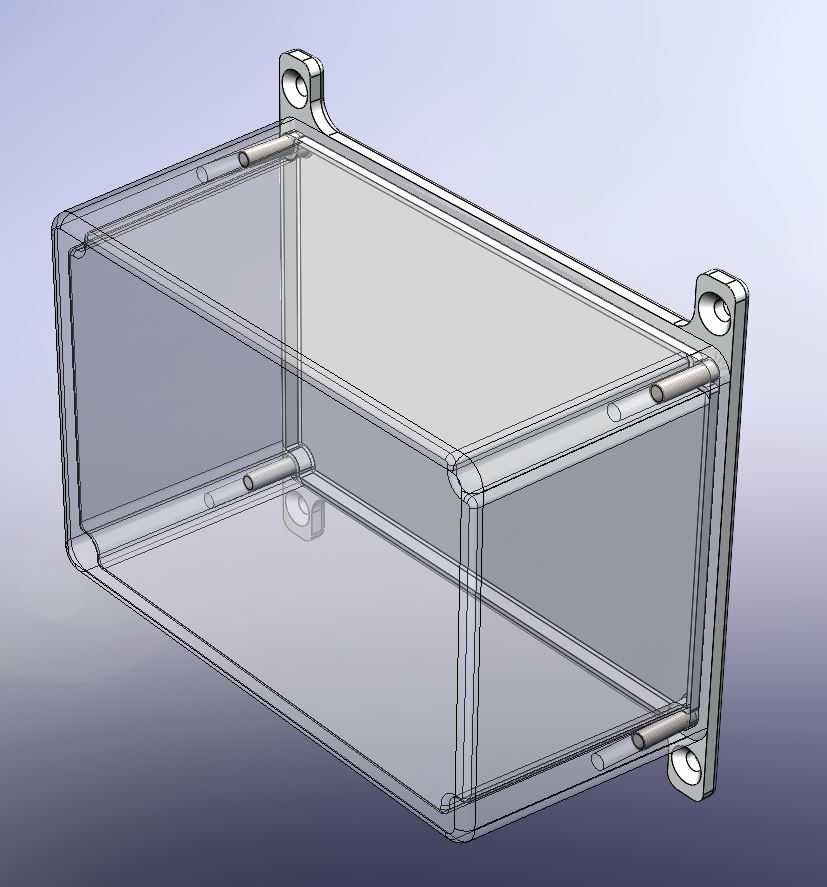

这款带法兰的铝制外壳，主要面向工业现场小型电子控制模块、信号调理单元、嵌入式检测板卡的防护封装场景，在工业自动化控制柜、户外小型传感节点、设备侧装控制单元等场景中应用广泛，能够为内部精密电子元器件提供可靠的物理防护与电磁屏蔽基础。壳体整体采用铝合金材质设计，相比传统塑料壳体拥有更好的散热能力与结构强度，同时重量远低于钢制壳体，非常适合对安装载荷有严格限制的设备侧装场景。从功能特性来看，壳体采用敞口式盒体结构，配合配套端盖可以形成封闭的防护空间，侧壁预留的柱位结构用于内部电路板的螺接固定，无需额外设计安装支架即可完成PCB板的定位固定，大幅降低组装工序的复杂度。两端延伸出的带孔法兰是整个结构的核心安装接口，法兰上的通孔可以直接配合螺栓完成壳体在设备立面、安装面板上的固定，安装后法兰与安装面完全贴合，能够避免壳体在振动工况下出现松动移位，适配工业现场常见的振动作业环境。设计过程中充分考虑了组装便利性与结构强度的平衡，壳体棱边全部做圆角过渡处理，既避免锐边划伤组装人员，也能够减少应力集中，提升壳体抗冲击能力；侧壁的加强筋结构沿着盒体长度方向布置，在不增加壳体壁厚的前提下大幅提升盒体的抗形变能力，避免安装锁紧时出现盒体变形挤压内部元器件的问题。外形尺寸上，盒体主体长度为120.5mm，宽度为80mm，高度为59.2mm，这个尺寸边界可以兼容市面上绝大多数标准尺寸的工业控制板卡，法兰向外延伸的结构不会占用盒体内部的有效容纳空间，安装时螺栓孔位位于盒体外侧，组装过程不需要打开盒盖即可完成固定，后期维护拆卸也不会影响内部电路的连接状态。壳体内部的固定柱高度经过精准核算，能够保证电路板安装后与盒底、盒盖之间预留足够的走线空间，方便内部线束的布置与接插件的插拔，同时预留的间隙也能够形成空气对流层，辅助内部元器件散热，避免密闭空间内热量累积导致元器件工作异常。
