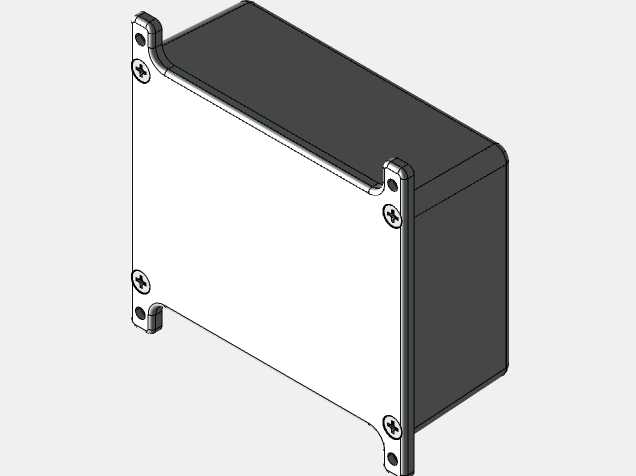

带安装法兰的密封铝制防护外壳结构

这款带法兰的铝制外壳，是面向工业现场电子元器件、小型控制模块防护需求开发的封装结构，在工业自动化控制、户外传感设备、小型通讯中继模块、车载电子单元等场景中有着广泛的应用，能够为内部脆弱的电路板、接线端子、精密传感元件提供可靠的物理防护与环境隔绝能力，避免外界粉尘、水汽、轻度机械碰撞对内部器件造成损伤，保障设备在复杂工况下的长期稳定运行。从实际使用场景来看，这类铝制外壳既可以用于车间内设备旁的就地控制模块封装，适配生产线旁多尘、存在少量切削液飞溅的环境，也可以用于户外露天布置的监测节点防护，依托铝材质本身的耐氧化特性与壳体的密封结构，抵御昼夜温差带来的凝露、户外扬尘以及轻度雨淋影响，同时铝材质优秀的导热性能还可以将内部电路板工作产生的热量快速导出，降低内部器件的工作温升，提升长时间运行的可靠性。在功能设计上，壳体采用一体折弯结合无缝拼接的结构设计，侧壁与底面过渡位置做了圆角强化处理，既避免了直角位置的应力集中，也减少了壳体内部的清洁死角，方便在需要开盖维护时快速清理内部积尘。侧边延伸出的带安装孔法兰边是整个结构的安装核心，法兰上的安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出法兰表面，既保证了安装后壳体与安装面的贴合度，也避免突出的螺丝头剐蹭周边线路或操作人员。壳体开口边缘做了内嵌的密封槽结构，配套盖板安装时可以嵌入密封胶条，实现IP65级别的密封防护效果，同时壳体内部预留了多处凸台螺柱，无需额外打孔就可以直接将电路板、安装支架固定在壳体内，避免打孔加工破坏壳体的密封完整性。在设计思路上，这款外壳优先平衡了防护性能、安装便捷性与散热能力，没有采用多余的装饰性结构，所有结构特征都服务于实际使用需求：法兰边与壳体主体采用一体化结构，避免了额外焊接法兰带来的变形与密封隐患，壳体壁厚做了均匀化处理，在保证结构强度的前提下尽可能控制整体重量，降低安装时的承载要求。外形尺寸上，壳体内部可用长度为110mm、宽度为82.5mm、高度为44.5mm，能够容纳绝大多数标准尺寸的工业控制板卡、小型电源模块与传感组件，法兰边向外延伸的尺寸经过精准核算，安装孔中心距适配常规的设备安装位标准，不需要额外制作转接板就可以直接固定在设备侧壁、安装支架或者墙面电控板上，安装边界清晰，不会与周边相邻的元器件、线路产生安装干涉，在紧凑的设备安装空间内也能顺利完成装配。
