带侧装法兰的铝合金防护外壳结构

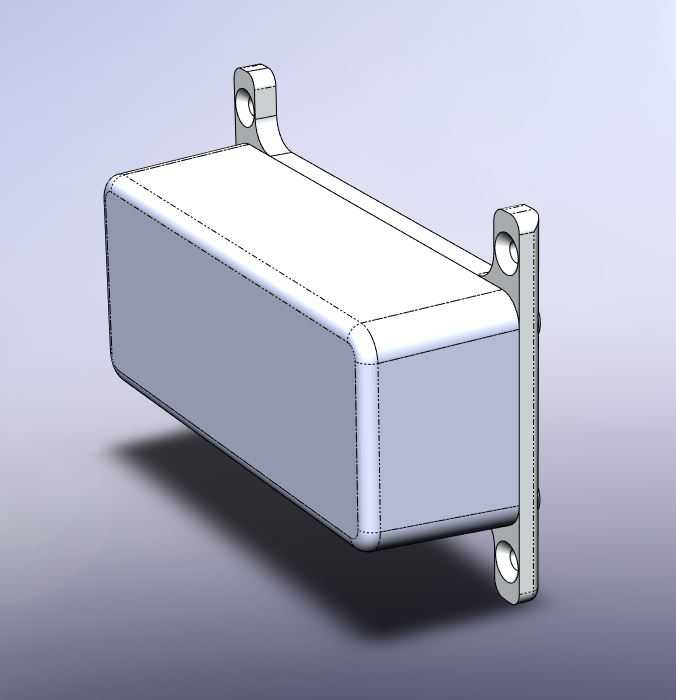

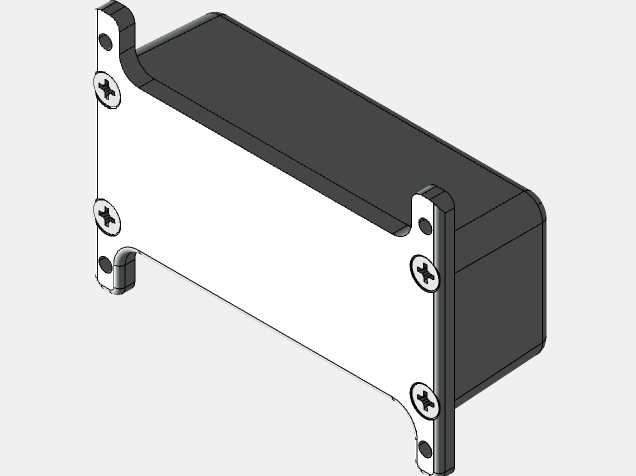

这款带法兰的铝制外壳，是面向工业电子、小型传感模块、车载控制单元这类需要壁装固定的场景开发的防护承载结构，在工业现场的设备控制柜内壁、工程机械的车体侧方、户外监测终端的安装支架上都能适配使用，核心作用是为内部的电路板、接线端子、小型功能模块提供物理防护，隔绝外界的粉尘、轻微溅水以及安装过程中的磕碰损伤，同时依托铝合金本身的导热特性，能把内部元器件工作产生的热量缓慢传导到壳体表面散出，避免密闭空间内积热影响元件寿命。设计之初优先考虑了现场安装的便捷性，两侧伸出的带安装孔法兰边和壳体主体做了一体化的弯折强化处理，不需要额外搭配安装支架，直接通过法兰上的通孔就能用螺丝把整个壳体固定在安装基面，法兰边和壳体衔接的位置做了圆弧过渡，既避免直角应力集中导致安装受力时法兰根部开裂，也能减少加工过程中的毛刺锐边，避免装配时划伤操作人员。壳体主体采用了圆角长方体的构型，四个边角都做了小圆角处理，相比直角壳体抗磕碰变形的能力更强，哪怕安装过程中受到轻微撞击，圆角结构也能分散冲击力，不会出现边角凹陷的问题。整体外形尺寸控制为长90mm、宽38mm、高30mm，属于紧凑型的小型防护壳体，安装时只需要预留出对应长宽的基面空间，法兰边向外延伸的尺寸也经过测算，不会占用过多的安装位置，哪怕是在排布密集的控制柜内也能找到合适的安装点位。壳体的合缝位置做了贴合止口设计，上下壳体扣合后缝隙均匀，既能提升整体的防护能力，也能保证外观的规整度，法兰上的安装孔做了沉台处理，固定螺丝拧入后螺丝头不会突出法兰表面，避免突出的螺丝头剐蹭周边的线路或者其他元件。选材上采用铝合金材质，相比塑料壳体抗老化能力更强，在户外或者有一定温度波动的工况下也不会出现脆化变形，相比钢制壳体重量更轻，不会给安装基面带来额外的负重压力，表面的氧化处理层也能抵御日常环境中的潮气腐蚀，延长整体的使用寿命。在内部空间的规划上，壳体内壁预留了安装柱的位置，可以直接固定PCB板或者小型模块，不需要额外打胶固定，装配效率更高，整体的结构设计没有冗余的特征，在满足防护、安装、散热需求的前提下尽可能压缩了整体体积，适配各类小型电子模块的封装防护需求。
