带安装法兰的铝合金防护壳体结构设计

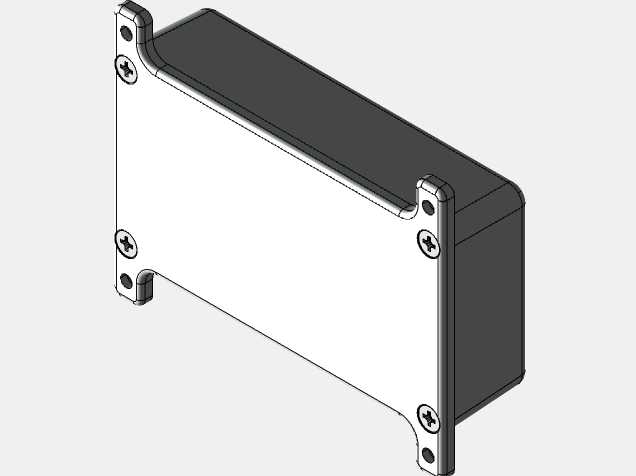

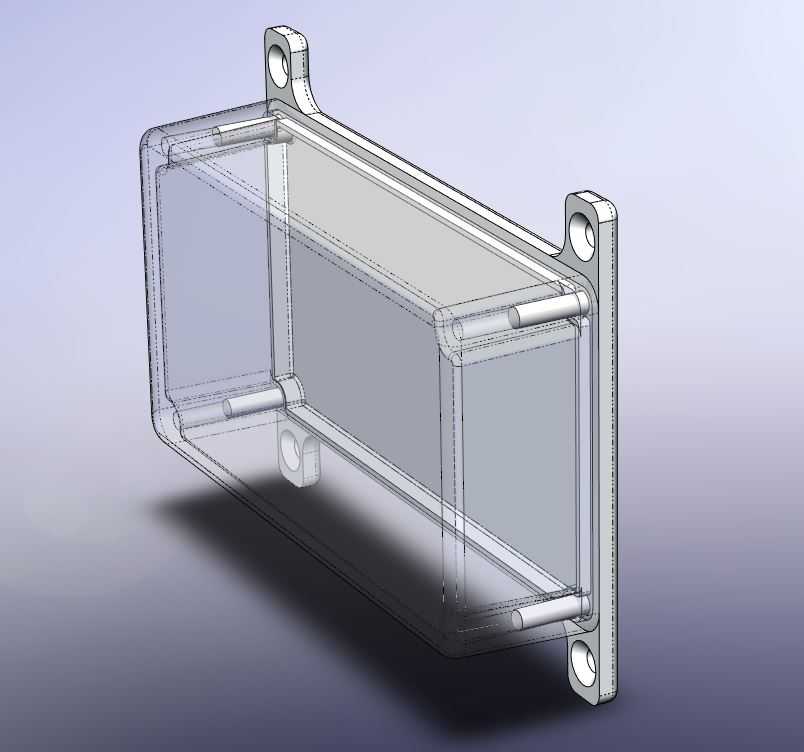

这款带法兰的铝制外壳，主要面向工业电子、小型测控模块、户外传感单元的封装防护场景，在工业现场的设备控制柜内、户外管线接驳点位、小型机电集成模组中都能适配使用，核心作用是为内部的电路板、接线端子、小型传感元件提供稳固的物理防护，隔绝外界粉尘、溅水与外力磕碰，同时依托铝合金材质的优良导热性，帮助内部发热元件散出工作热量，避免元器件因积热出现性能衰减。从设计思路来看，整体采用一体式拉伸铝坯结合机加工成型的方案，壳体主体为规整的长方体空腔结构，侧壁做了均匀的薄厚设计，在保证结构强度的前提下尽可能压缩整体重量，减少安装时的负载。侧边延伸出的一体式安装法兰，和壳体主体为同材质加工成型，不存在拼接缝隙，法兰上预留的四个安装孔位做了沉台设计，安装时螺丝头可以完全沉入孔内，不会突出法兰平面，保证安装后法兰面可以完全贴合安装基面，既提升安装后的稳固性，也能避免突出的螺丝头剐蹭周边线路或部件。壳体内部的空腔边角做了圆角过渡，避免应力集中导致的壳体形变，空腔内预留的多道凸筋结构，一方面可以作为内部电路板的安装支撑位，无需额外加装固定柱就能实现电路板的定位安装，另一方面也能强化壳体的抗形变能力，在受到侧向挤压时不容易出现凹陷变形。壳体的开口端面做了精加工铣平处理，搭配对应的端盖可以实现紧密贴合，配合密封胶条就能达到基础的防尘防溅效果，适配多数常规工业场景的防护需求。从安装边界来看，这款壳体的外部尺寸为长111mm、宽60mm、高30mm，法兰向外延伸的宽度经过精准核算，安装时不会超出常规小型安装位的尺寸限制，不管是嵌入设备面板安装，还是通过法兰直接固定在设备机架、墙面基座上都能适配。壳体侧面预留的小型出线位，可以根据使用需求加工成不同规格的接线孔，方便内部线缆引出连接外部设备，整体结构没有多余的冗余设计，所有结构特征都围绕安装便捷性、防护可靠性、散热实用性三个核心需求展开，适配多类小型工业电子模块的封装需求，能够帮助开发者快速完成设备的外壳适配，减少定制外壳的开发周期与成本。
