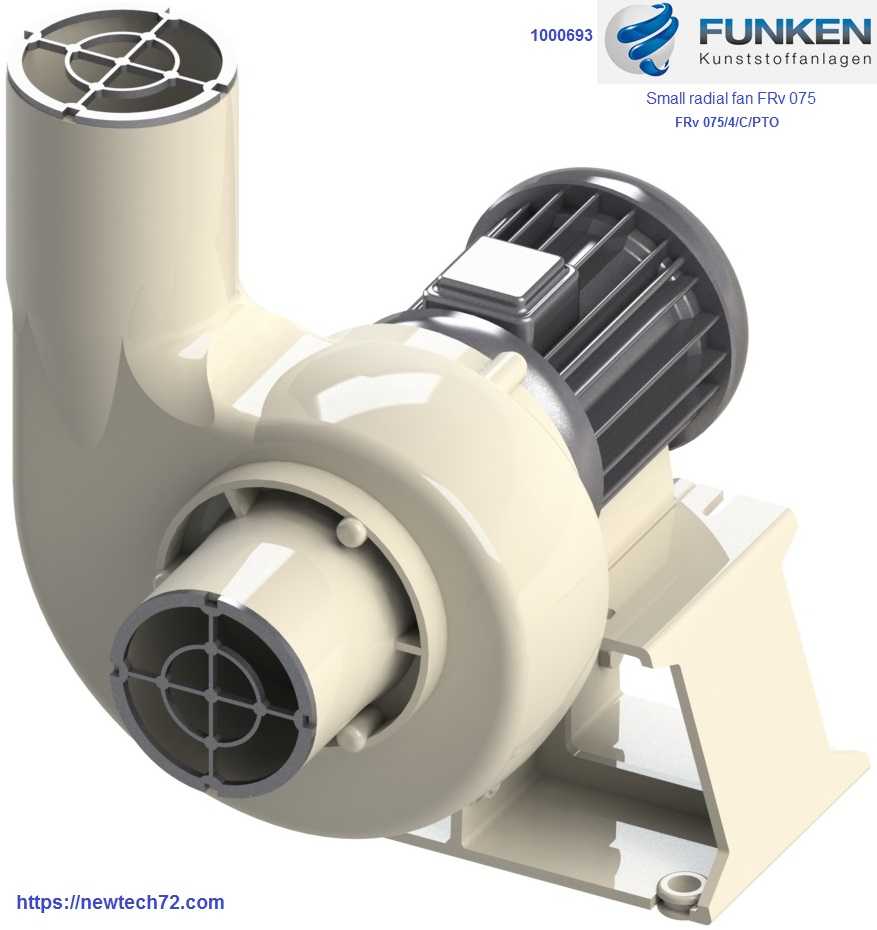

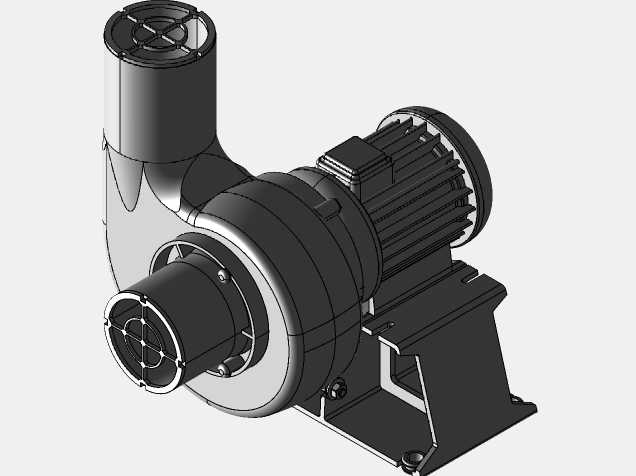

芬肯FRv075防腐防爆小型离心风机结构

这款小型离心风机主要面向存在腐蚀性介质、易燃易爆气体的工业通风与气体输送场景，可适配化工生产车间、实验室排风系统、易燃易爆物料仓储区、涂装作业线等复杂工况，能够输送含低浓度粉尘、酸雾、有机溶剂蒸汽的混合气体，在环境温度不超过四十摄氏度的工况下可长期稳定运行，有效完成区域内有害气体排出、工艺气体增压输送、作业环境通风换气的实际需求，避免腐蚀性、易燃易爆气体在密闭空间内积聚引发安全隐患或设备腐蚀问题。从功能特性来看，该风机采用直联驱动结构，省去了皮带传动带来的维护成本与传动损耗，运行过程中传动效率更高，整体运行震动更小，配套的标准电机适配常规工业供电场景，针对特殊防爆区域的使用需求做了对应的结构防护设计，叶轮采用后弯式叶片构型，能够在保证风压风量参数的前提下，降低运行过程中的气流噪音，同时减少粉尘在叶片表面的附着堆积，长期运行也能维持稳定的气动性能，过流部件选用耐腐材质制作，可抵御常见酸碱雾气、低浓度腐蚀性气体的侵蚀，延长设备在恶劣工况下的使用寿命。在设计思路上，这款风机采用紧凑式集成布局，将电机与蜗壳、叶轮组件整合为一体式结构，大幅缩减了设备整体占用空间，底部采用一体式冲压成型的安装支座，支座上预留了标准化的安装固定孔位，能够适配不同的安装基面，不管是落地式安装还是支架悬空挂载都能保证结构稳定性；进风口与出风口均采用标准圆形法兰接口，可直接对接常规规格的通风管道，无需额外制作转接结构，降低现场安装的改造成本；蜗壳流道经过气动优化，气流从轴向进风口进入后，在叶轮离心作用下沿蜗壳流道均匀增压后从径向出风口排出，流道内壁做了顺滑过渡处理，减少气流在流道内的涡流损耗，提升风机整体运行效率。从安装边界来看，该风机整体外形紧凑，安装时需要预留足够的接线与维护操作空间，侧面要留出电机散热的通风间隙，避免电机散热受阻导致过热故障；进风口侧要避免紧贴墙面或遮挡物，保证进气通畅，出风口对接管道时要采用软连接结构，减少风机运行震动传递到通风管网，安装基座需要保证足够的平面度，固定螺栓要加装防松垫片，避免长期运行过程中螺栓松动引发设备震动加剧；日常维护时可直接拆卸进风口端的防护网板，对叶轮表面附着的粉尘杂物进行清理，无需拆解整体蜗壳结构，大幅降低后期运维的操作难度，针对不同的输送介质特性，还可按需更换对应密封材质的轴封组件，避免输送介质从轴穿位置泄漏，满足不同特殊工况的密封需求。
