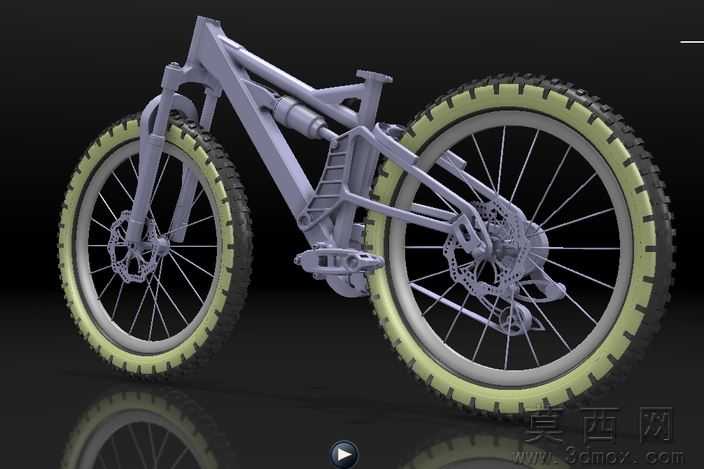

山地自行车车架及轮组结构三维设计模型

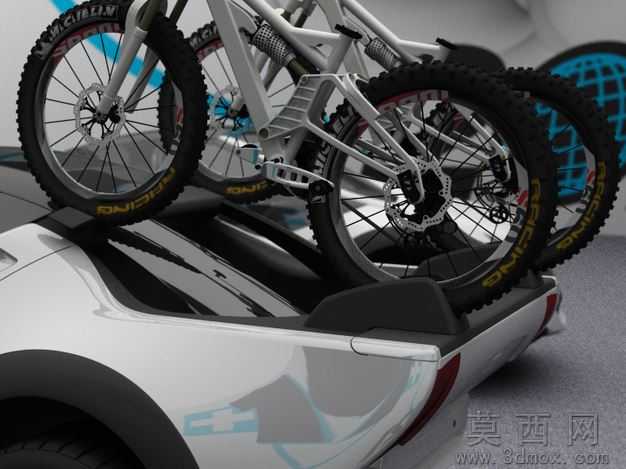

本模型为山地自行车核心结构的阶段性设计成果，建模流程遵循自底向上的正向设计逻辑，首先完成轮组、碟刹制动盘、前叉避震、后悬架连杆等独立零部件的参数化草绘，通过拉伸、旋转、扫掠等基础特征构建零件基体，再对辐条编圈结构、避震器阻尼腔体、碟刹卡钳安装位等细节做精细化特征处理，最终通过装配约束完成整车核心部件的组合，当前版本已完成行走系统、悬架系统、制动系统的主体结构搭建，剩余传动、操控部件待补充完善。参数设计阶段严格参考专业山地车的工程尺寸规范，轮径采用26英寸山地车标准规格，轮圈宽度适配2.35英寸越野轮胎，前后避震行程设定为140mm林道越野级别，碟刹盘片直径为180mm，所有安装孔位、配合公差均按照通用自行车零部件互换标准设定，可直接对接市售标准自行车配件做后续装配验证。渲染材质部分针对不同部件做了写实化材质分配，轮胎采用带颗粒纹理的哑光橡胶材质，轮圈为阳极氧化银色金属材质，辐条搭配高反光镀铬金属材质，车架主体采用磨砂银铝合金材质，避震弹簧做了发黑处理的金属质感，刹车盘片做了打孔通风的金属纹理，渲染场景搭配户外车辆载具环境，清晰呈现自行车搭载在皮卡货厢的实际使用场景，直观展示模型的比例尺寸与结构细节。结构原理上完整还原了软尾山地车的核心悬架结构，前叉采用伸缩式阻尼避震结构，后三角通过多连杆结构与车架主体连接，搭配后避震器实现颠簸路面的震动过滤，轮组采用辐条交叉编法的承重结构，碟刹系统通过卡钳夹持碟片实现制动，各部件的运动自由度均按照真实自行车的运动逻辑做了约束设置，可直接用于运动仿真验证。软件兼容方面，模型提供STEP、IGES、CATIA、STL等多种通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同格式均保留完整的装配层级与零件结构，STL格式可直接用于3D打印验证，无需额外做模型修复处理。研发教学应用层面，该模型可作为自行车结构设计的教学案例，帮助学习者理解山地车悬架结构、轮组编圈原理、制动系统配合逻辑，也可作为自行车改装设计、周边配件研发的基础模型，用于验证配件安装匹配度、整车结构强度仿真，同时也可用于户外载具搭载场景的可视化展示素材，为自行车运输、车载架设计提供参考。
