自行车链条SolidWorks参数化三维模型

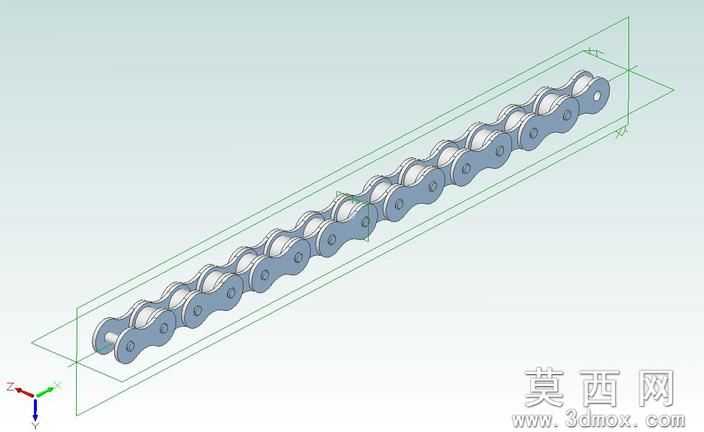

本模型为自行车传动系统核心部件链条的SolidWorks参数化三维模型，建模过程遵循机械设计标准流程，首先梳理自行车链条的基础结构组成，将整体拆分为外链板、内链板、销轴、套筒、滚子五个核心基础零件，采用自下而上的建模思路，先逐个完成单个零件的参数化建模，再通过装配体环境完成整段链条的阵列装配。参数设计阶段严格参考民用自行车通用链条规格，设定单节节距为12.7mm，滚子直径7.75mm，内节内宽3.3mm，所有尺寸均添加方程式关联，修改基础参数即可快速适配不同规格的自行车链条需求，整段模型共包含20组完整链节，可直观展示链条的连续传动形态。渲染材质阶段针对不同零件匹配对应材质属性，内外链板采用镀锌钢材质，设置金属磨砂质感与轻微反光效果，销轴与套筒采用高碳钢材质，滚子添加耐磨合金表面质感，整体渲染效果还原真实金属链条的视觉特征，同时保留SolidWorks原生模型的可编辑属性。结构原理层面，模型完整还原了滚子链的铰接运动结构，相邻链节通过销轴实现相对转动，滚子可绕套筒自由旋转，能够直观模拟链条与链轮啮合时的滚动摩擦特性，清晰展示链条传动过程中各零件的运动配合关系，可用于演示链传动的减摩原理与载荷传递路径。软件兼容方面，模型基于SolidWorks2012版本创建，可兼容SolidWorks2012及以上所有版本直接打开编辑，同时支持导出STEP、IGS等通用三维格式，可导入UG、Pro/E、Catia等主流三维设计软件进行后续修改或装配对接，无特征丢失与装配错位问题。研发教学应用层面，该模型既可以作为自行车整车设计研发时的传动系统配套子装配，用于整车传动匹配、干涉检查与运动仿真，也可作为机械设计课程中链传动章节的教学演示模型，帮助学习者理解滚子链的结构组成、装配关系与传动原理，还可用于机械原理课程的运动仿真作业、三维建模练习的参考案例，适配职业院校、本科院校机械类专业的日常教学需求，同时也能为自行车维修、改装爱好者提供直观的结构参考。
