高压氢气输送控制集成式气阀结构

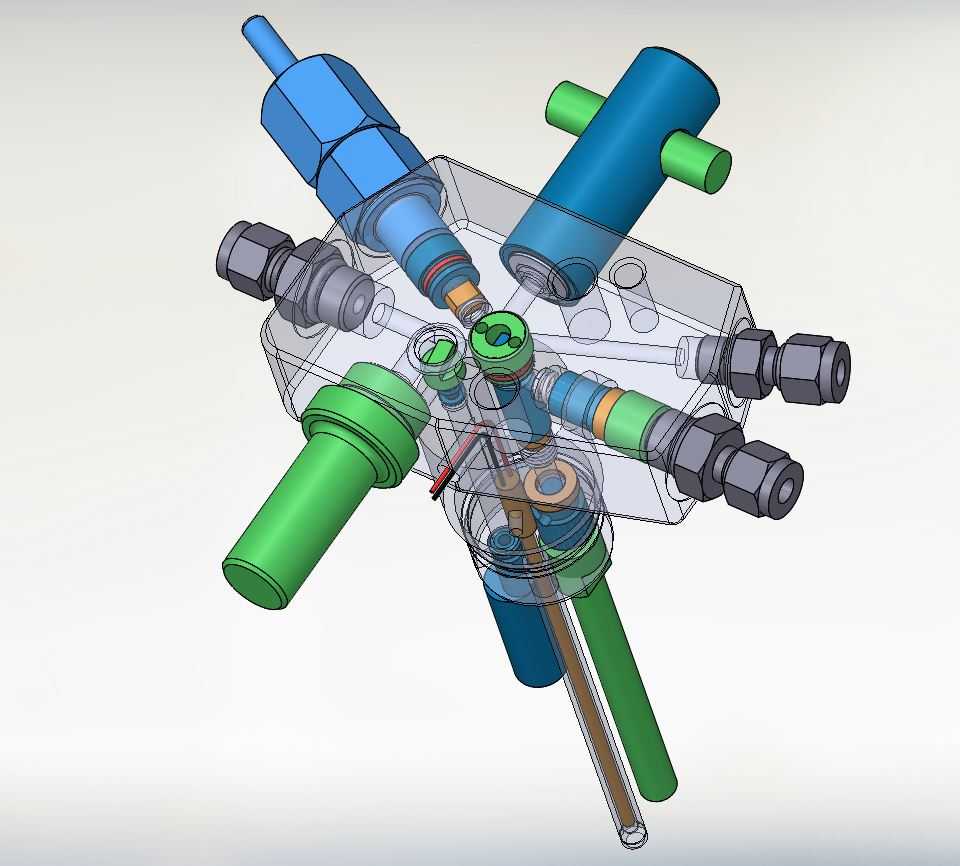

这款70MPa级高压氢气阀主要面向高压气态储氢、加氢站管路系统、氢燃料电池供气管路等高压氢气工况场景，作为高压氢介质通断、流向调节、压力管控的核心控制部件，承担着高压工况下氢气介质的密封管控、通路切换功能，可适配高压氢气加注、储氢组串连通、燃料电池供氢回路等不同应用位置的使用需求。从结构设计来看，该气阀采用集成式阀块布局，将多个通路的控制接口、密封组件、阀芯驱动结构整合在单一阀座基体上，相比分散式阀组排布大幅缩减了管路连接节点，减少了高压工况下的潜在泄漏点，适配高压氢气低分子量、易渗漏的介质特性。阀块上预留了多组不同规格的管路连接接口，分别对应进气、出气、压力检测、安全泄放、备用通路等不同功能，接口采用标准高压卡套连接结构，可直接适配对应压力等级的高压不锈钢管路，无需额外加工转换接头。设计过程中针对70MPa的超高工作压力，对阀体内腔流道做了圆弧过渡处理，避免直角流道带来的应力集中问题，同时在阀芯与阀座的配合位置采用多级密封组合结构，搭配不同材质的密封件适配高压下的密封形变需求，防止高压氢气出现渗透泄漏。从安装边界来看，该集成阀组整体结构紧凑，阀块基体采用方正布局，安装面预留了对应的固定孔位，可直接通过螺栓固定在安装基板或储氢瓶端面上，各接口的伸出方向做了错位排布，避免管路安装时出现操作空间干涉，不同功能的接头采用差异化的外径与颜色区分，方便现场安装时快速识别对应通路，降低接错管路的风险。阀芯驱动部分采用外置式操作结构，操作端伸出阀块表面足够长度，方便配套执行机构或者手动操作部件安装，无需额外调整阀组安装位置即可完成操作力矩的施加。整体结构在满足高压强度要求的前提下，尽可能压缩了阀组的整体体积与重量，适配车载储氢、移动加氢装备等对安装空间、部件重量有严格要求的应用场景，内部流道的通径设计匹配高压氢气的低流速输送需求，在保证通流能力的同时避免流速过快带来的密封件冲蚀、温降异常等问题，阀组内部的各通路之间做了隔离密封处理，不同压力等级的通路之间不会出现介质串流问题，保障高压工况下的运行稳定性。
