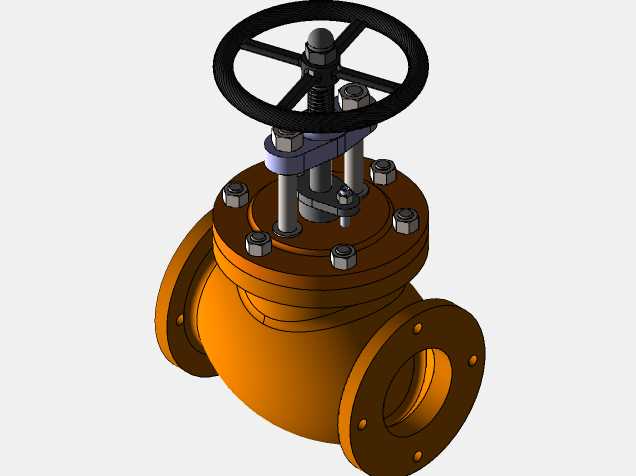

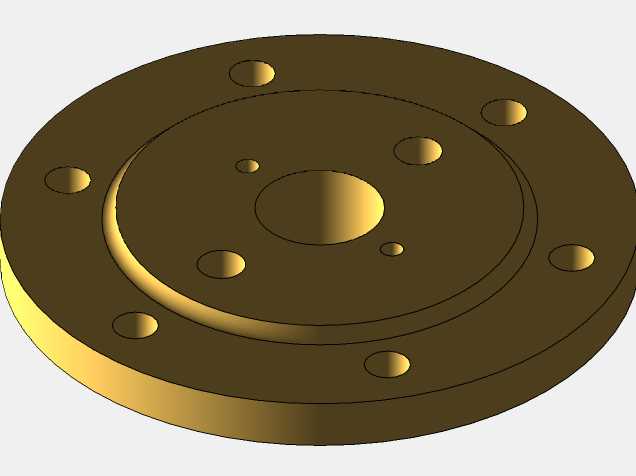

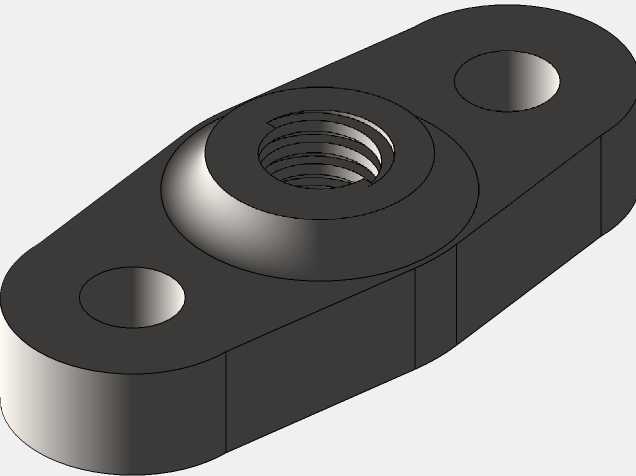

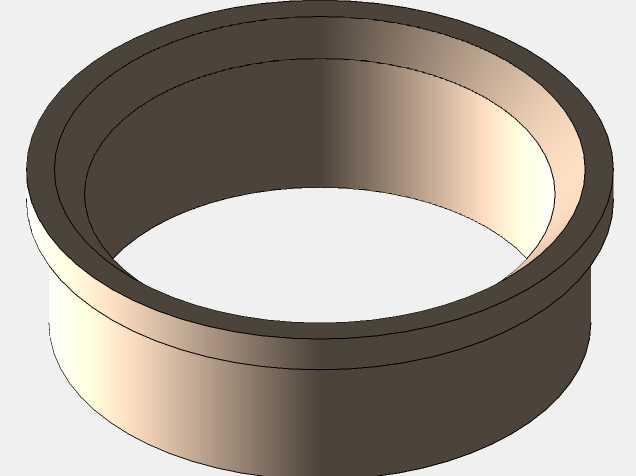

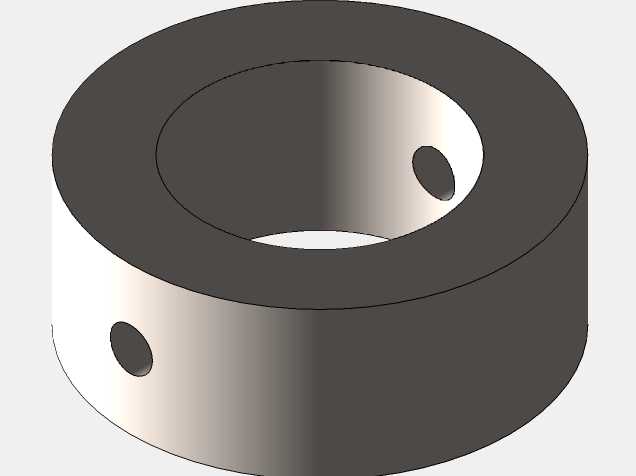

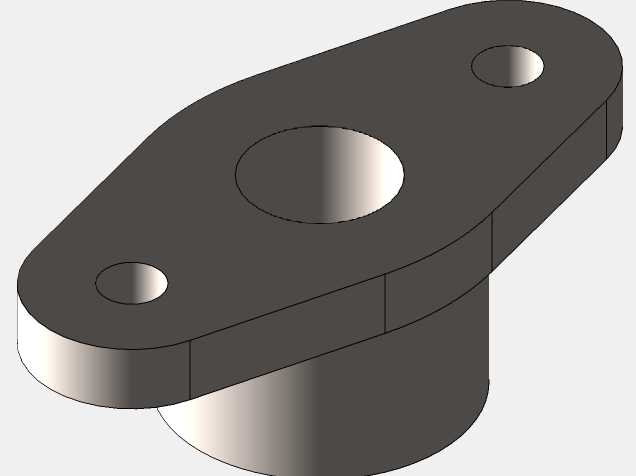

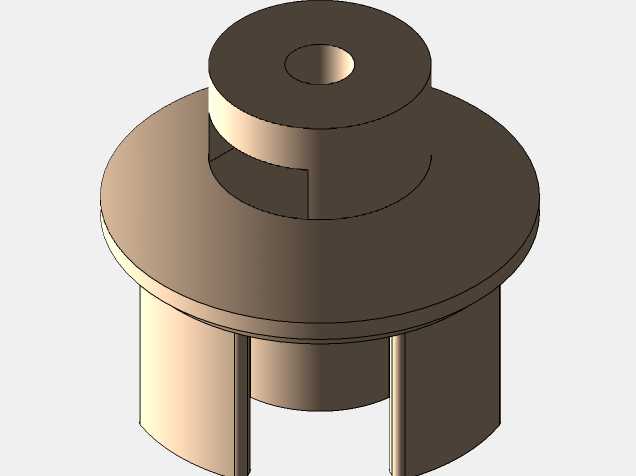

法兰连接明杆楔式单闸板截止阀结构

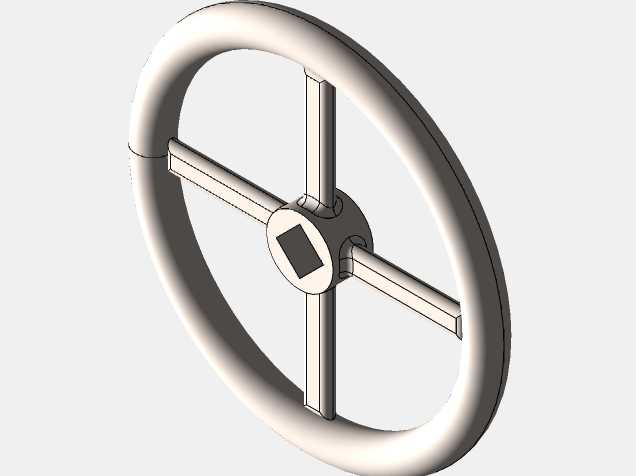

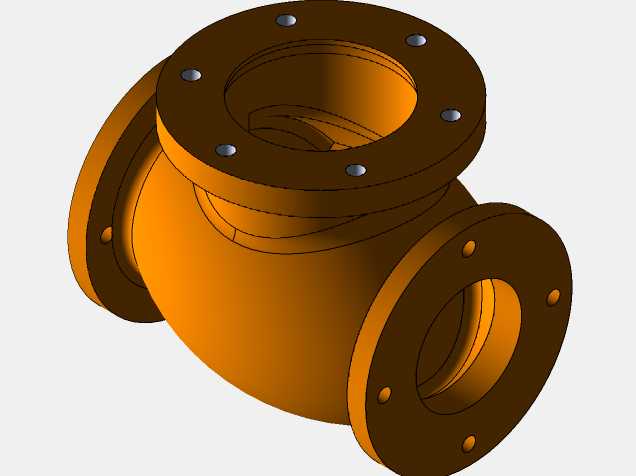

该阀件属于强制密封式截断类管路控制部件，主要应用于石油化工输送管网、城镇供水供热主干管线、工业锅炉蒸汽回路、火电发电机组汽水系统等场景，核心作用是对管路内的水、蒸汽、油品、弱腐蚀性化工介质等流体实现通断控制，相比同通径的其他截断阀，其密封面启闭过程摩擦量小、密封性能可靠、耐冲刷能力强，适合需要长期保持截断密封性、启闭频次适中的中高压管路工况。从功能特性来看，该阀采用明杆楔式单闸板结构，手轮驱动阀杆做升降运动时，阀杆螺纹外露于阀盖上方，操作人员可直观通过阀杆的伸出高度判断阀门的启闭开度，避免误操作；楔式单闸板依靠密封面的楔紧力实现与阀座的紧密贴合，介质正向流动时密封面受压均匀，截断状态下无内漏风险，同时阀杆与闸板采用活动连接结构，可补偿加工与安装过程中产生的密封面角度偏差，降低加工精度要求同时提升密封适配性。设计思路上，整体采用侧进底出的流道布局，流体从阀体一侧水平进入，经过闸板截断位置后从另一侧水平流出，阀体流道采用平滑过渡的流线型设计，尽可能降低介质流通时的局部阻力损失，减少管路系统的输送能耗；中腔采用自紧式密封结构，随着管路内介质压力升高，中腔密封垫的压紧力同步增大，有效避免阀杆位置的外漏问题；手轮采用轮辐式结构，直径匹配操作力矩需求，操作人员无需额外辅助工具即可完成启闭操作，手轮与阀杆采用方榫连接，传递扭矩可靠且拆装维护便捷。外形与安装边界方面，该阀为法兰连接形式，两端法兰的密封面尺寸、螺栓孔中心距、法兰厚度均匹配对应公称压力的管路法兰标准，安装时可直接与同规格管路法兰对接，无需额外加工转接件；阀体底部无突出排渣结构，整体安装占用的横向空间与同通径法兰闸阀一致，阀杆升至最高位置时的总高度满足常规管廊、设备旁的安装空间要求，手轮操作侧预留足够的操作空间即可完成日常启闭操作，无需额外预留过大的检修空间；阀体两侧的连接法兰同轴度公差控制在标准范围内，安装时不会对管路产生额外的装配应力，可适配水平安装、垂直安装等多种管路走向需求，安装过程中仅需保证阀杆处于垂直状态即可保障启闭动作顺畅。
