剖视结构液压阀三维设计作品

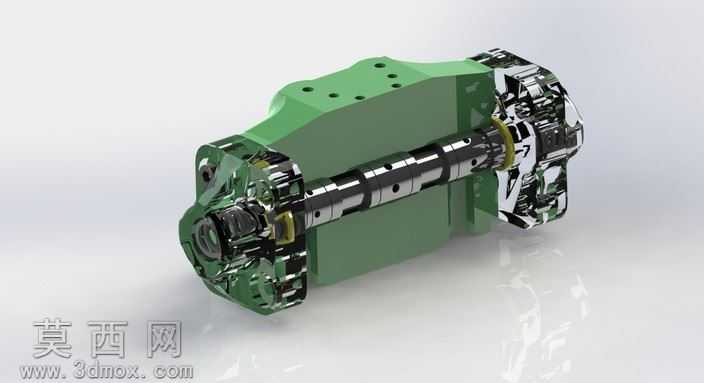

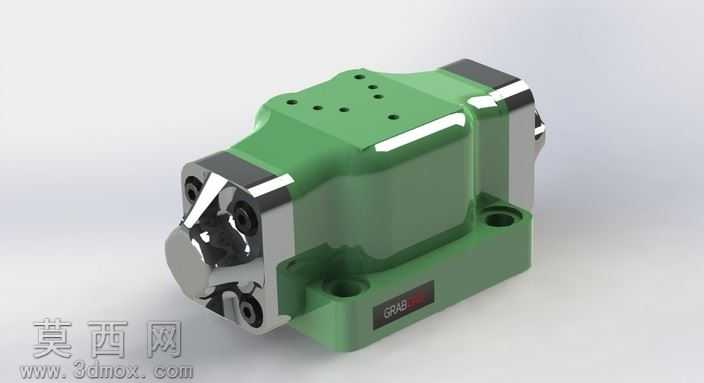

本作品为液压阀的三维剖视设计模型，采用SolidWorks完成全参数化建模，通过剖切展示的方式完整呈现阀体内外的全部结构细节。建模过程中首先搭建主阀芯的基准轴系，以同轴度约束为核心完成多级阀芯台肩、密封沟槽、油液通流槽的特征绘制，每一处台肩的尺寸公差、倒角角度都严格参照液压阀行业设计规范设定，确保阀芯与阀套的配合间隙符合液压元件的精度要求。阀块主体采用铸铁材质的外观渲染设定，表面做哑光喷塑质感处理，清晰呈现阀块上的安装孔位、油口接口、工艺孔堵头的布局，所有安装孔的位置度、螺纹规格都按照标准液压阀的安装尺寸设计，可直接适配常规的液压站安装工况。内部的金属零部件，包括阀芯、阀套、弹簧、密封挡圈等，分别赋予不同的金属材质：阀芯采用抛光合金钢材质，表面做金属镀铬的高反光质感处理，清晰呈现阀芯上的节流槽、均压槽结构；复位弹簧采用弹簧钢材质，还原弹簧的螺旋曲面结构与金属拉丝质感；密封件采用丁腈橡胶的半哑光深色材质，区分金属与非金属部件的视觉差异。设计过程中采用自顶向下的建模思路，先确定液压阀的额定流量、工作压力对应的通径尺寸，再依次排布进油腔、回油腔、工作油腔的流道结构，通过剖视视角直观展示油液在阀体内的流动路径，以及阀芯位移时对通流截面的控制逻辑。模型的装配约束完全还原实际装配关系，阀芯与阀套设置同轴配合与轴向滑动自由度，弹簧设置压缩预紧力约束，端盖与阀块采用螺栓紧固配合，所有密封件都准确安装在对应的沟槽位置，无干涉错位问题。渲染阶段采用工作室柔光环境，通过多角度打光突出金属部件的反光层次与阀块的厚重质感，剖切边缘做清晰的分界处理，让内部结构的层级关系一目了然，既可以作为液压元件教学的演示模型，也可以为液压阀的改型设计提供结构参考。
