ASMEB16.10法兰连接射频端闸阀三维设计

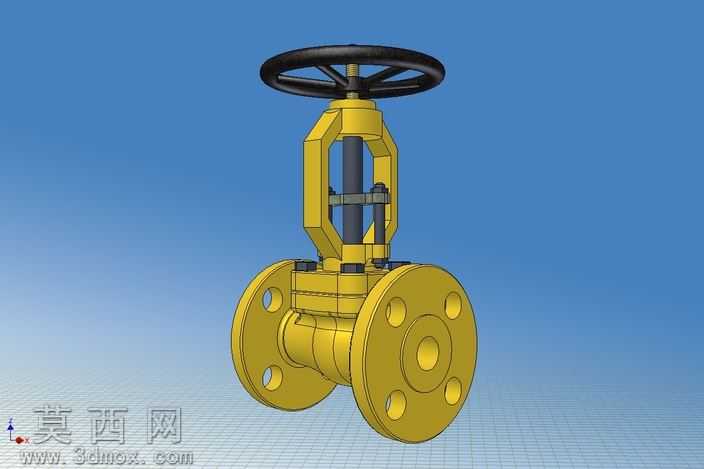

本作品为符合ASMEB16.10标准的法兰两端射频类闸阀三维建模成果，建模过程严格遵循美标闸阀的结构尺寸规范，从整体装配逻辑出发拆分零部件完成全参数化设计。建模阶段首先梳理闸阀的核心组成模块，分别构建手轮操作机构、阀杆传动组件、阀架支撑结构、阀体主体、法兰连接端五大核心部分，每一部分的尺寸匹配都严格对应Class1503/4英寸规格的参数要求，保证各部件装配间隙符合工业阀门的实际公差范围。材质渲染阶段针对不同部件的工业应用场景分配对应材质：手轮采用黑色哑光铸铁材质，还原工业闸阀操作件的耐磨防滑质感；阀架、阀体与法兰端采用黄铜色金属材质，模拟铸铜阀门的金属光泽与表面细微的铸造肌理，同时在金属表面添加轻微的环境反射效果，提升渲染真实感；阀杆部分采用深灰色合金钢材质，区分传动件与主体壳体的材质差异，让整体结构层次更加清晰。结构设计上完整还原明杆闸阀的结构特征，手轮与阀杆的连接位置、阀架的镂空支撑结构、法兰端的螺栓孔排布都完全符合射频法兰的密封连接要求，阀体流道部分做了等径贯通设计，匹配闸阀全开状态下无流阻的结构特性，闸板密封面的位置也做了精准定位，还原闸阀截断管路介质的核心功能结构。设计思路上优先保证模型的工程实用性，所有可拆分部件都保留了独立的建模特征，方便后续做工程出图、结构拆解、装配仿真等二次应用，渲染阶段采用浅蓝色渐变背景搭配网格地面，突出阀门主体的结构轮廓，同时添加柔和的环境光与定向补光，避免金属材质出现过曝或者暗部死黑的问题，让阀体的棱角、法兰的密封面、阀架的加强筋结构都能清晰呈现，整体模型既满足工业设计的尺寸精度要求，也具备良好的视觉展示效果，可用于阀门产品选型展示、管路系统装配模拟、阀门结构教学演示等多个场景。
