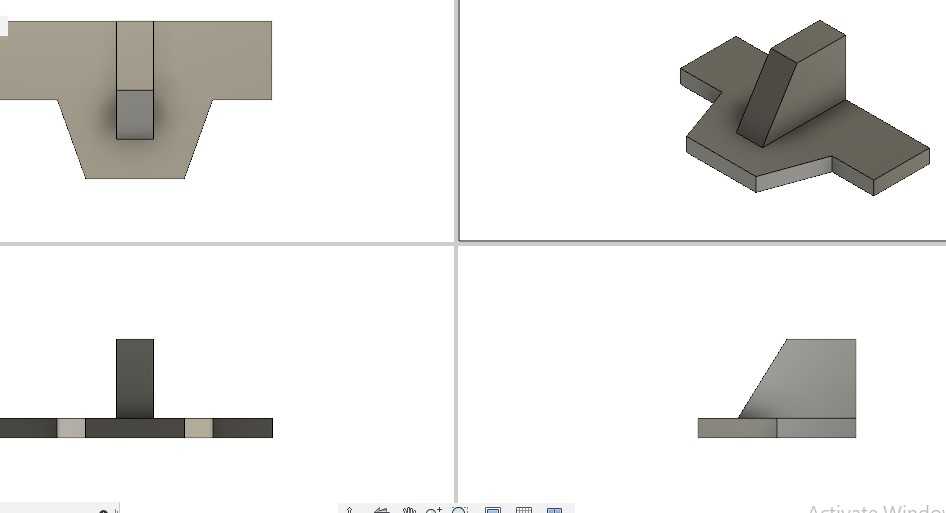

带斜向支撑的异形T型基座结构件

该结构件属于工业设备配套的基座类承重连接件，主要应用在中小型自动化生产线的工位定位、轻型工装夹具的承载安装、输送线侧边的导向组件固定等场景，可作为小型检测设备、气动执行元件的安装底座使用，能够在设备运行过程中承担垂直方向的静载荷与小幅水平方向的交变载荷，避免安装部件出现偏移、沉降等问题，保障配套设备的运行稳定性。从功能特性来看，该结构件采用一体化成型设计，底部为异形延展平板结构，三个方向的延伸臂可适配不同布局的安装点位，无需额外拼接转接件即可完成多方向的组件固定，减少装配环节的累计误差；上部的斜向支撑块采用变截面过渡设计，与底部平板衔接处做了圆弧过渡处理，可有效分散载荷传递过程中的应力集中，避免长期受载后衔接位置出现开裂、形变问题，支撑块的垂直顶面为精加工安装面，平面度控制在合理公差范围内，可保证上部安装部件的定位精度。在设计思路上，该结构件优先考虑了装配兼容性与结构强度的平衡，底部平板的厚度根据常规轻型设备的载荷需求设定，既不会因厚度过大造成材料浪费、整体重量超标，也不会因厚度不足导致受载后出现翘曲变形；斜向支撑的倾斜角度经过受力仿真验证，可在最小材料用量的前提下实现最优的支撑刚度，支撑块的侧面做了拔模斜度处理，适配常规的铣削加工或者压铸成型工艺，可降低生产加工的难度与成本。从外形尺寸与安装边界来看，该结构件整体轮廓紧凑，底部平板的三个延伸臂长度适配常规的工业铝型材安装间距，每个延伸臂上预留的安装孔位可匹配M6-M8规格的紧固螺栓，安装时无需对配套安装面做额外的扩孔、攻丝处理，可直接固定在标准型材框架或者钢制工作台面上；上部支撑块的顶面安装孔位采用对称布局，可兼容不同尺寸的小型功能组件安装，整体安装后占用的垂直空间较小，不会对周边的管线布置、组件运动造成干涉，适合在空间紧凑的自动化设备内部使用。
