紧凑型多级传动齿轮箱结构设计

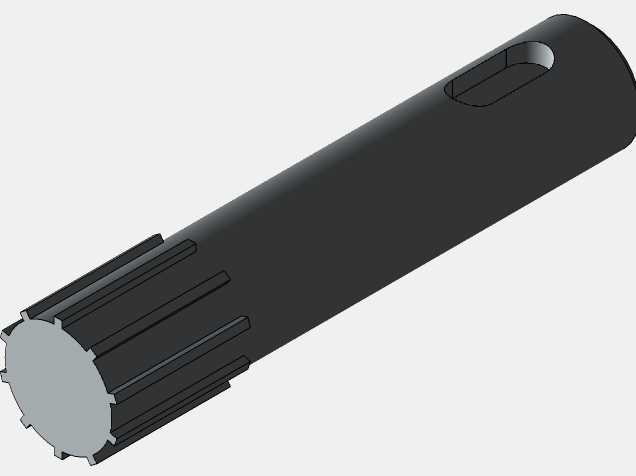

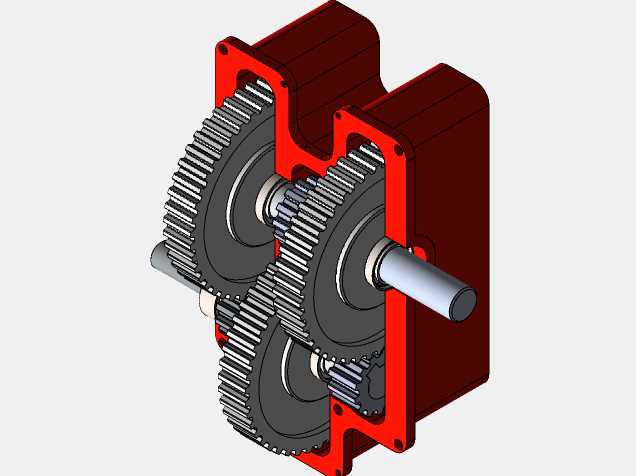

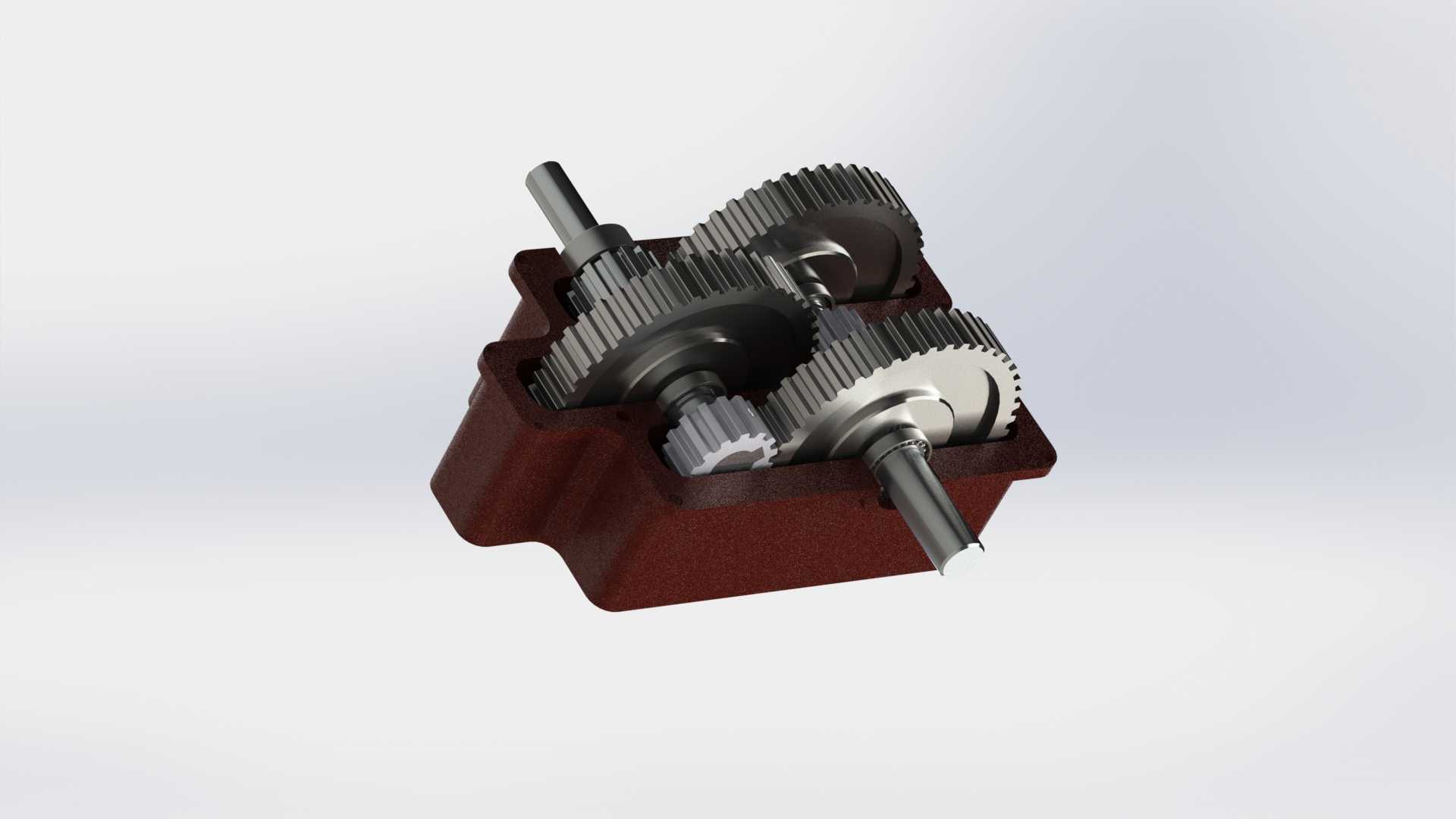

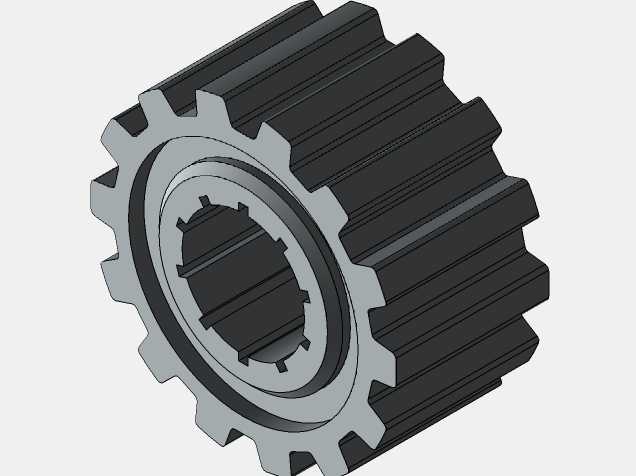

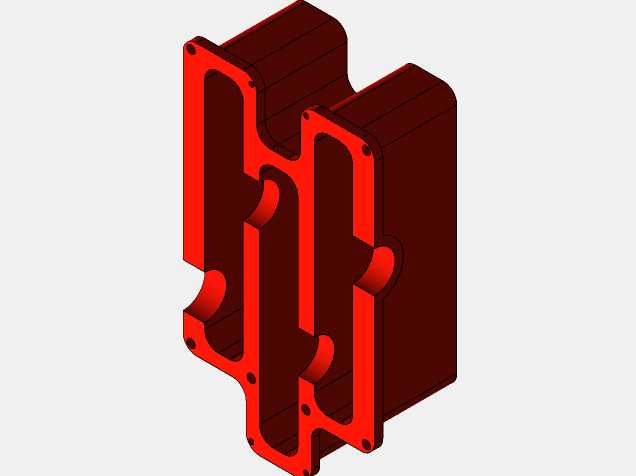

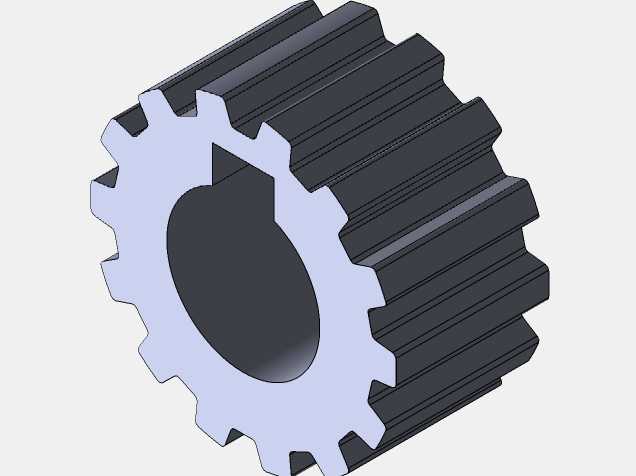

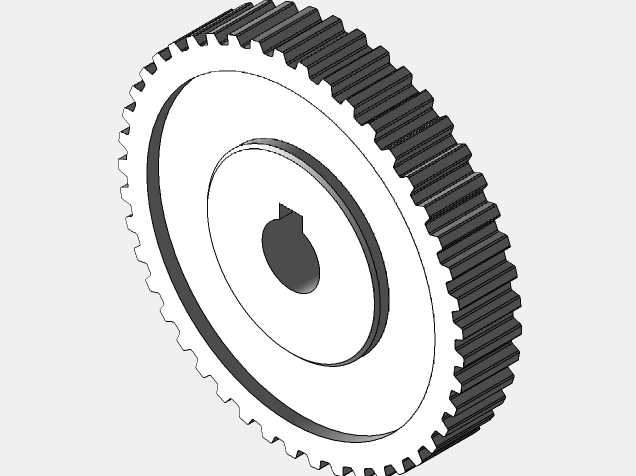

这款齿轮箱作为机械传动系统中的核心动力转换部件，广泛应用于轻工输送设备、小型自动化生产线、精密实验台架、农用小型机具等需要对输入动力进行减速增扭的场景中，能够在原动机与工作执行端之间搭建稳定的动力传递桥梁，匹配不同转速、扭矩的动力对接需求，解决原动机输出转速过高、扭矩不足无法直接驱动负载的常见问题。从结构设计来看，这款齿轮箱采用了多级圆柱齿轮平行轴传动布局，箱体内依次排布不同齿数的啮合齿轮组，通过不同齿数比的齿轮配对实现设定的传动比，输入轴与输出轴采用平行布置的形式，能够适配多数安装空间局促的设备布局需求，避免了正交轴传动带来的空间占用过大问题。箱体采用一体式铸造成型的壳体结构，壳体外部设置有加强筋结构，既能够保证齿轮啮合过程中的支撑刚性，减少轴系受载后的形变量，保证齿轮齿面的啮合接触面积，降低偏磨风险，同时也能为内部齿轮、轴承提供封闭的防护空间，阻挡外界粉尘、碎屑进入啮合区域，也能储存润滑介质，为持续运转的齿轮、轴承提供润滑保障，降低运转过程中的磨损与温升。在设计过程中，充分考虑了安装边界的适配性，输入轴与输出轴的轴伸长度、轴径尺寸按照通用安装接口标准设计，轴端预留了键槽结构，能够通过键连接快速与带轮、联轴器等外接传动件完成装配，箱体底部设置有平整的安装基准面，配套的安装孔位按照常用安装间距排布，无需额外加工转接板即可直接固定在设备的安装机架上，降低现场安装的适配成本。齿轮组的参数匹配经过严谨的校核，各级齿轮的齿数搭配既保证了总传动比满足工况的减速需求，也让各级齿轮的负载分配更加均匀，避免单级齿轮受载过大出现过早失效，齿部采用渐开线齿形设计，啮合重合度高，运转过程中传动平稳，冲击与噪音控制表现优异，能够适配中低速连续运转的工况需求。在实际使用中，这款齿轮箱能够稳定传递额定范围内的扭矩，当输入侧接入电机等原动机的高转速动力后，经过内部多级齿轮的啮合传动，在输出侧即可获得降低后的转速与放大后的扭矩，驱动后端的输送带辊筒、小型作业机构等负载完成预定动作，整体结构紧凑，空间占用小，日常维护仅需定期检查箱体内润滑脂状态即可，运维成本较低，能够适配多数中小型机械设备的动力传动需求。
